| Номер в госреестре | 92964-24 |
| Наименование СИ | Расходомеры-счетчики массовые |
| Обозначение типа СИ | WMF |
| Изготовитель | Общество с ограниченной ответственностью "КАПИТАЛ НН" (ООО "КАПИТАЛ НН"), г. Москва; производственные площадки: Общество с ограниченной ответственностью "КАПИТАЛ НН" (ООО "КАПИТАЛ НН"), пос. Верхняя Подстепновка, Са |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 4 года - при измерении расхода газа, 5 лет - при измерении расхода жидкости, 1 год - при измерении плотности жидкости |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики массовые WMF (далее - расходомеры) предназначены для измерения массового расхода и массы, объёмного расхода и объёма, плотности, температуры жидкостей и газов.
Принцип работы расходомеров основан на измерении сил Кориолиса, возникающих при движении измеряемой среды по трубке. Источник колебаний (генератор колебаний) расположенный в центральной части корпуса совершает поперечные колебания с частотой вынуждающей силы. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубок и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Величина силы Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально массовому расходу.
Расходомеры состоят из двух частей:
- преобразователя расхода первичного WMS, изготавливаемого в следующих модификациях 100, 200, 300, 400, которые отличаются между собой формой трубок и внешним видом;
- преобразователя сигналов WMC, изготавливаемого в следующих модификациях 10, 20, 30, 40;
Преобразователь расхода первичный состоит из измерительных трубок, генератора колебаний, сенсоров, которые располагаются с обеих сторон генератора колебаний и встроенного термометра сопротивления. Сигналы с датчика и термометра сопротивления поступают на преобразователь сигналов, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов.
Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи термометра сопротивления.
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания преобразователя расхода первичного. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Расходомеры выпускаются в интегральном (i), когда преобразователь расхода первичный и преобразователь сигналов объединены в единую конструкцию, или разнесенном (A или D), когда преобразователь расхода первичный и преобразователь сигналов разнесены на расстоянии и соединяются при помощи кабеля, исполнении.
Расходомеры имеют следующие варианты присоединения к трубопроводу:
- фланцевое;
- резьбовое;
- специальное «гигиеническое» присоединение.
По спецзаказу доступны другие типы присоединений.
Также расходомеры могут выпускаться во взрывозащищенной версии.
Преобразователи расхода первичные могут поставляться с обогревающим кожухом.
Расходомеры могут иметь токовый, частотно-импульсные выходы и выход состояния, а также вход для управления. Также расходомеры имеют следующие цифровые (интерфейсные) выходы: HART, Foundation Fieldbus, Profibus DP/PA, Modbus, RS485, Ethernet, и другие протоколы связи
Условное обозначение расходомеров:
Расходомеры-счетчики массовые WMF Х YY
где Х - тип первичного преобразователя (1, 2, 3, 4), указываются первые цифры модификаций;
YY - тип преобразователя сигналов (10, 20, 30, 40).
Расходомеры выпускаются в следующих модификациях, которые представляют собой набор комбинаций первичного преобразователя и преобразователя сигналов: 110, 120, 130, 140, 210, 220, 230, 240, 310, 320, 330, 340, 410, 420, 430, 440.

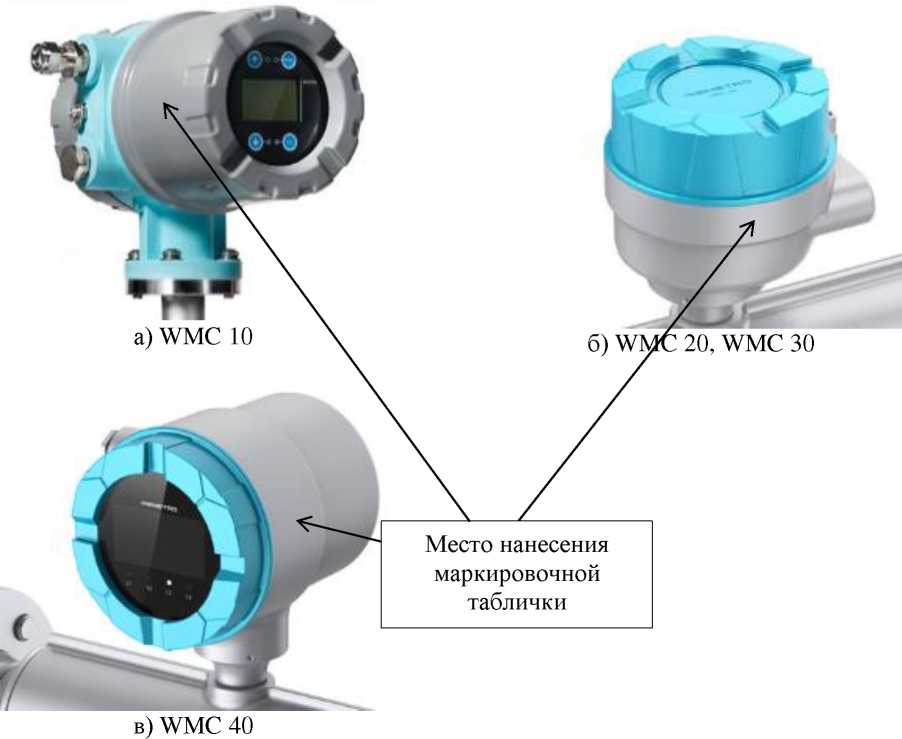

Общий вид расходомеров представлен на рисунках 1 и 2.
Пломбирование расходомеров заводской пломбой от непреднамеренного вмешательства показано на рисунке 3.
Серийные номера расходомеров имеют буквенно-цифровой формат и наносятся на маркировочную табличку типографическим методом. Внешний вид маркировочной таблички с указанием мест нанесения знака утверждения типа и серийного номера приведена на рисунке 4.
Нанесение знака поверки на расходомеры не предусмотрено.

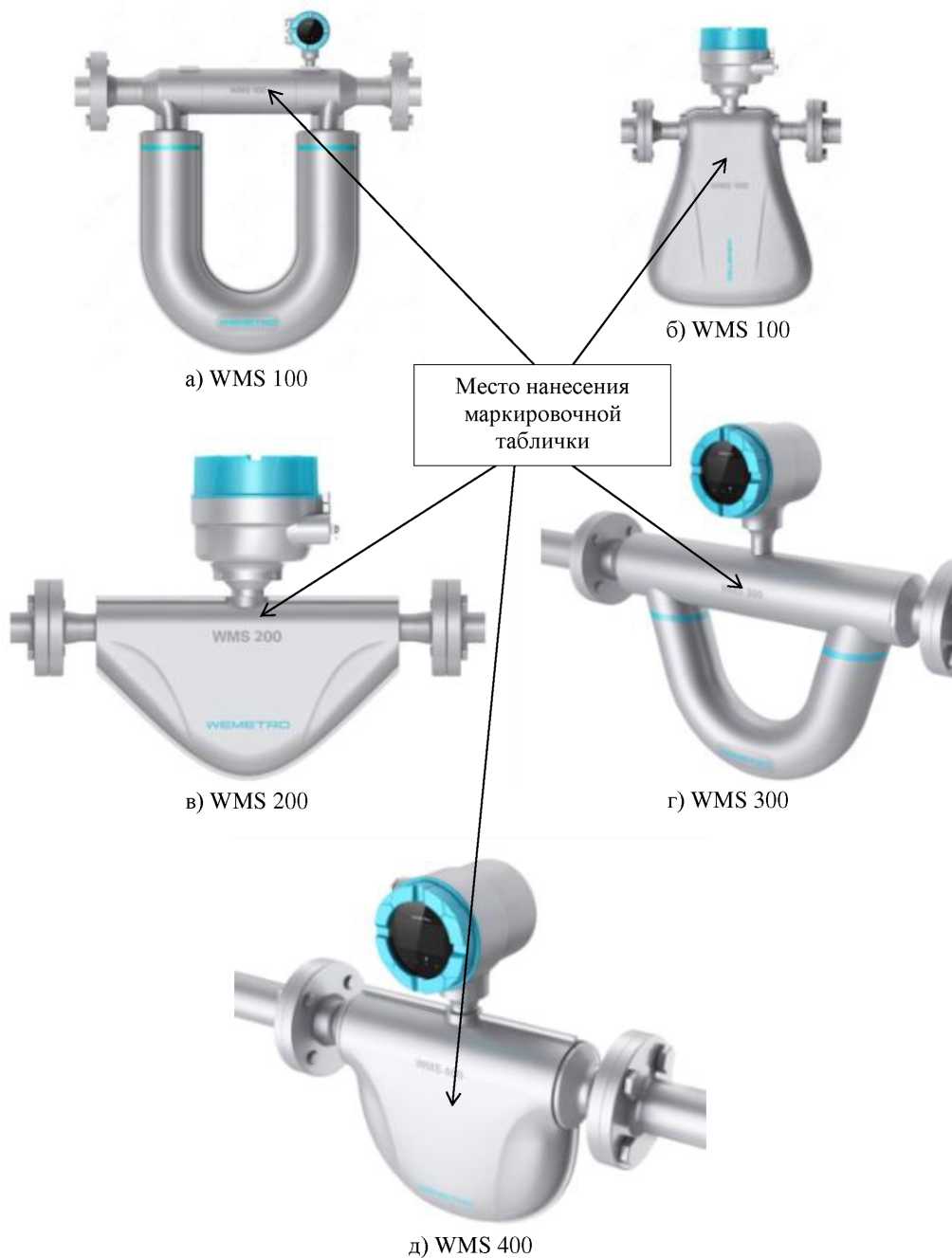

Рисунок 2 - Общий вид преобразователей расхода первичных
Место нанесения заводской пломбы с помощью наклейки
Аппаратная пломбировка
Рисунок 3 - Место нанесения заводской пломбы
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 4 - Внешний вид маркировочной таблички
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, температуру. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый выходы.
Идентификационные данные программного обеспечения (ПО) расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное название ПО | WMC 10 | WMC 20 | WMC 30 | WMC 40 |
| Номер версии (идентификационный номер) ПО | МххDxxF xx | 1.хх | ||
| Примечание Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014: с пломбировкой «высокий» без пломбировки «средний».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Преобразователь расхода первичный WMS | 100 | 200 | 300 | 400 | |||
| Типоразмер | от 1 до 300 | от 2 до 40 | от 10 до 100 | о 2 до 80 | |||
| Максимальный массовый расход жидкости Gжмакс, кг/ч | 3000000 | 47000 | 600000 | 260000 | |||
| Максимальный объёмный расход жидкости Qжмакс1), м3/ч | Gжмакс/p | ||||||
| Максимальный массовый расход газа^гмакс, кг/ч | p*Ma*e*Af | ||||||
| Максимальный объёмный расход газа2) Qгмакс, м3/ч | Ma*e*Af | ||||||
| Диапазон измерений плотности6), кг/м3 | от 650 до 2000 | ||||||
| Пределы допускаемой относительной погрешности измерений, %: - Змж, массового расхода и массы жидкости 3)4) - Змг^г), массового расхода и массы газа (пределы допускаемой относительной погрешности измерений объема и объемного расхода газа без учета методической погрешности определения плотности) 3) 4) | ±0,15); ±0,155); ±0,25); ±0,255); ±0,5 ±0,35; ±0,5 | ±0,15); ±0,155); ±0,25); ±0,255); ±0,5 ±0,5 | ±0,15); ±0,155); ±0,25); ±0,255) ±0,3; ±0,35; ±0,5 | ±0,155); ±0,25); ±0,255); ±0,5 ±0,5 | |||
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости3)4), %, | ±^Ж = ^^МЖ2 + Зр2 | ||||||
| Пределы допускаемой относительной погрешности измерений массового расхода (массы), объёмного расхода (объёма) жидкости и газа при имитационном методе поверки, % | ±(Змж(г)+0,2); ±^ж(г)+0,2) | ||||||
| Наименование характеристики | Значение | |||
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,3; ±0,5; ±1; ±2 | ±1; ±2 | ±0,5; ±1 | ±2 |
| Диапазон измерений температуры, °С - Стандарт - Расширенный диапазон - Высокотемпературная версия - Криогенная версия | от -55 до + 150 от -55 до + 240 от -55 до + 350 от -200 до + 150 | от -55 до + 150 от -55 до + 240 - от -200 до + 150 | от -55 до + 150 от -55 до + 240 - от -200 до + 150 | от -55 до + 150 --- |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 | |||
| 1) р - Рабочая плотность среды, кг/м3; 2) Ma - число маха. По умолчанию равно 0,3 c - скорость звука в газе при рабочих условиях, м/ч; Af - площадь сечения трубок в соответствии с эксплуатационными документами, м2. 3) Указаны пределы допускаемой погрешности при массовом (объёмном) расходе G(Q) > Gt(Qt), где Gt(Qt) - значение переходного массового (объёмного) расхода, кг/ч (м3/ч), рассчитываемое по формуле Gt =ZS/6m*100, (1) Qt=Gt/p, (2) где ZS - значение стабильности нуля в соответствии с руководство по монтажу, эксплуатации и техническому обслуживанию, кг/ч; 6м - пределы допускаемой относительной погрешности при массовом расходе Qm(Gm) - значение текущего расхода, кг/ч При массовом расходе Gm<Gt пределы допускаемой относительной погрешности 6м, %, рассчитываются по формуле 6м = ±ZS/G * 100, (3) где G - измеряемое значение массового расхода, кг/ч. 4) где dv - относительная погрешность измерений объемного расхода (объема), %; дм - относительная погрешность измерений массового расхода (массы), %; др - относительная погрешность измерений плотности, %. 5) При поверке расходомеров в составе СИКН, СИКНП или АСН, и/или поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда; допускается их дальнейшая эксплуатация с пределом допускаемой относительной погрешности измерений массового расхода (массы) жидкости ±0,25 % в качестве рабочего и ±0,2 % в качестве контрольного; 6) Диапазон индикации значения плотности измеряемой среды от 0 до 5000 кг/м3 | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Преобразователь расхода первичный WMS | 100 | 200 | 300 | 400 | ||
| Максимальное рабочее давление, МПа, не более1) | 20 | 35 | 10 | 20 | ||
| Диапазон температуры окружающей среды, ° С: - интегральная версия - разнесенная версия | от -55 (опционально -60) до +65 от -55 (опционально -60) до +80 | |||||
| Диапазон температуры измеряемой среды, °С - Стандарт - Расширенный диапазон - Высокотемпературная версия Криогенная версия | от -55 до + 150 от -55 до + 240 от -55 до + 350 от -200 до + 150 | от -55 до + 150 от -55 до + 240 - от -200 до + 150 | от -55 до + 150 от -55 до + 240 - от -200 до + 150 | от -55 до + 150 --- | ||
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - напряжение постоянного/переменного тока, В | 24 DC (-15 % / +20 %) 24 DC (-25% / +30 %)2) от 100 до 230 AC (-15 % / +10 %) от 100 до 230 AC (-20% / +15 %)2) от 20 до 100 DC или от 85 до 245 AC | |||||
| Потребляемая мощность, Вт (1ГА), не более | 20 | |||||
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: | IP66/IP67 IP66/IP68 (опционально) | |||||
| Маркировка взрывозащиты: 1) Расходомеры интегрального исполнения 2) Расходомеры разнесенного исполнения в составе: - преобразователей расхода первичных WMS-100, WMS-200, WMS-300, WMS-400 | 1Ex db ia [ia Ga] IIC Т6.. ,T2 Gb X Ex ia tb [ia Da] IIIC T80°C ... T290°C Db X 0Ex ia IIC T6...T1 Gа X Ex ia IIIC T80oC...T440oC Da X Ex tb IIIC T80 oC...T440 oC Db X | |||||
| - преобразователей сигналов WMC-10, WMC-20, WMC-30, WMC-40 | 1Ex db [ia Ga] IIC T6 Gb X Ex tb [ia Da] IIIC T80 oC Db X | |||||
| 1) Указаны максимальные значение. Фактические значения указаны в паспорте | ||||||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 25 |
| Средняя наработка до отказа, ч, не менее | 219 000 |
наносится на маркировочную табличку преобразователя сигналов при помощи наклейки и титульный лист руководств по монтажу, эксплуатации и техническому обслуживанию и паспорт типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомеры-счетчики массовые | WMF | 1 шт. |
| Паспорт | _ | 1 экз.1) |
| Руководство по монтажу, эксплуатации и техническому обслуживанию | 8.2010.48РЭ; 8.2020.48РЭ; 8.2030.48РЭ; 8.2040.48РЭ; 8.2100.48РЭ; 8.2200.48РЭ; 8.2300.48РЭ; 8.2400.48РЭ; | 1 экз.1)2)3) |
| Руководство по монтажу, эксплуатации и техническому обслуживанию для взрывозащищённых исполнений | 8.2900.48РЭ | 1 экз.1)2)3) |
| Программное обеспечение Wemetro Insight 4) | _ | По запросу. |
| 1) Допускается комплектовать на бумажном или электронном носителе 2) Допускается поставка в количестве 1 экземпляра на партию 3) Комплектуется экземплярами в зависимости от поставляемой модификации расходомера. ^Программное обеспечение предоставляется на электронном носителе или посредством предоставления ссылки для скачивания файла-установщика. | ||
приведены в разделах 1.5 Руководств по монтажу, эксплуатации и техническому обслуживанию 8.2100.48РЭ; 8.2200.48РЭ; 8.2300.48РЭ; 8.2400.48РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Расходомеры-счетчики массовые WMF. Технические условия.
ТУ 26.51.52-001-57766911-2023.
