| Номер в госреестре | 92965-24 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | Т9 |
| Изготовитель | Общество с ограниченной ответственностью "Технология" (ООО "Технология"), г. Новосибирск |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 1 год – для расходомеров, предназначенных для измерения расхода нефти, 4 года – для остальных |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые Т9 (далее - расходомеры) предназначены для измерений массового и объёмного расхода, массы и объёма нефти, нефтепродуктов и других жидкостей в потоке, температуры нефти, нефтепродуктов и других жидкостей.
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем, определяются на базе измеренных значений массового расхода и массы рабочей среды.
Расходомер состоит из первичного преобразователя расхода (сенсора) и электронного преобразователя, смонтированных компактно в герметичных корпусах.
Сенсор представляет собой систему из двух изогнутых измерительных трубок, генерирующей катушки индуктивности, возбуждающей колебания измерительных трубок на резонансной частоте, и двух катушек индуктивности, фиксирующих параметры колебания измерительных трубок. Электрические сигналы с катушек индуктивности поступают на преобразователь, где производятся прямые измерения частоты и фазового смещения колебаний измерительных трубок, температуры поверхности измерительных трубок. Сигнал с термопреобразователя сопротивления, установленного на поверхности измерительных трубок, преобразуется в значение температуры.
Преобразователь состоит из следующих функциональных частей:
- модуль питания;
- стабилизатор;
- барьер искрозащиты;
- модуль ввода-вывода;
- модуль цифровой обработки сигналов;
- дисплей.
Сенсор осуществляет следующие функции:
- измерения массового расхода и массы жидкости;
- измерение температуры;
- вычисление объёмного расхода и объёма жидкости.
Преобразователь осуществляет следующие функции:
- индикацию результатов измерений;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом (частотным (0,01 ^ 10 кГц), токовом (4 ^ 20 мА) и/или цифровом euge(RS-485/Modbus RTU) на персональный компьютер или контроллер.
Расходомер выпускается в нескольких исполнениях, отличающихся номинальным диаметром, номинальным давлением, диапазонами измерений, а также пределами допускаемой относительной погрешности измерений массы и объема жидкостей в потоке, массового и объемного расходов.
Расходомеры, предназначенные для эксплуатации во взрывоопасных зонах, имеют взрывозащищенное исполнение и уровень защиты, соответствующий классу взрывоопасной зоны, вид взрывозащиты, соответствующий категориям и группам взрывоопасных смесей по ТР ТС 012/2011 и ГОСТ 31610.0-2014.
Идентификационные данные расходомера (товарный знак предприятия-изготовителя, заводской номер в цифровом формате, номинальный диаметр, пределы допускаемой относительной погрешности измерений массы и объема жидкостей в потоке, массового и объемного расходов номинальное давление, год и месяц выпуска, знак утверждения типа и т.д.) наносятся на маркировочную табличку методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки. Расходомеры, предназначенные для эксплуатации во взрывоопасных зонах, имеют маркировку взрывобезопасного оборудования (шифр) по ГОСТ 31610.0-2014.

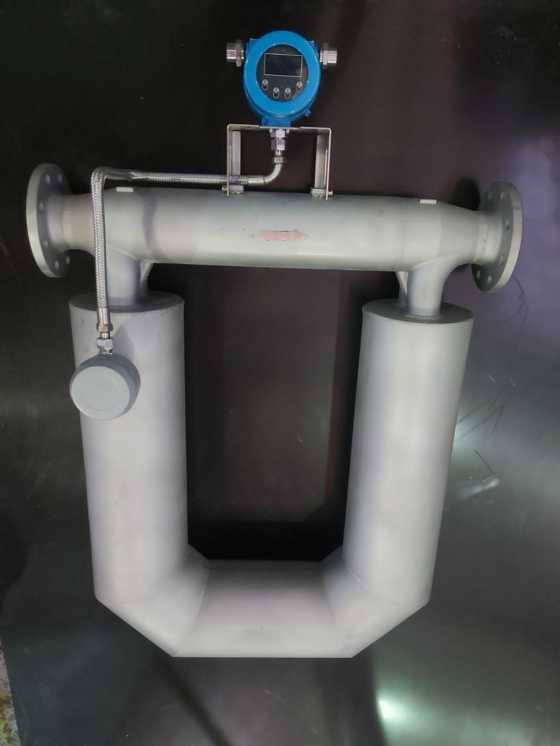

Внешний вид расходомеров приведен на рисунке1.
Рисунок 1 - Общий вид расходомеров

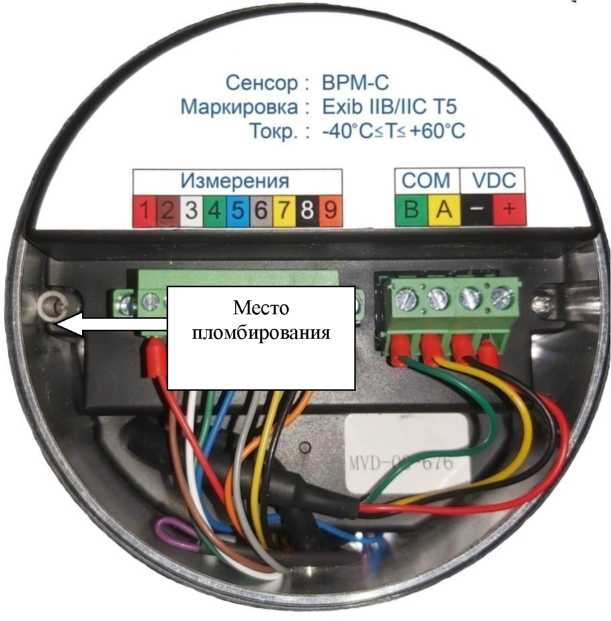

Схема пломбирования приведена на рисунке 2.
Рисунок 2 - Пломбирование расходомера
Знак поверки наносится на мастичную пломбу в виде оттиска поверительного клейма в соответствии с рисунком 2.
Заводской номер наносится на маркировочную табличку, закрепленную на сенсоре. Вид маркировочной таблички приведен на рисунке 3.
Место нанесения знака утверждения типа
jgy-rf.com
0.20%
IP 67
Токр. -40...+60 *С
1ExibllCT6Gb
Погрешность
Исполнение компактное К
Маркировка Зав.номер Дата выпуска
Расходомер массовый
Т9-080-1,6-0,20-К
Диаметр номинальный 80 мм
Давление номинальное 1.6 МПа
Рисунок 3 - Вид маркировочной таблички
В-800-500-05-47
ТУ26.51.52-013-30784217-2022
ООО ‘Центр Сертификации "ВЕЛЕС* ТРТС 012/2011 ЕАЭС RU С-Ки.АД07.В.05584/23 Сделано в России Открывать, отключив от сети!
Программное обеспечение (далее - ПО) расходомеров представлено интегрированным (встроенным) ПО сенсора и преобразователя. Обработка результатов измерений и вычисление выполняется ПО сенсора. Метрологически значимым ПО является ПО сенсора, доступ к цифровому идентификатору (контрольной сумме) которого невозможен. Номер версии ПО отображается на дисплее преобразователя в разделе меню Главное меню ^ Конфигурационная информация ^ Версия прошивки. Идентификационные данные встроенного программного обеспечения сенсора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения сенсора
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | D03 |
| Номер версии (идентификационный номер ПО) | V01 |
| Цифровой идентификатор ПО | исполняемый код недоступен для считывания и модификации |
Преобразователь выполняет обмен информацией с внешними устройствами по интерфейсу RS-485 в соответствии с протоколом Modbus RTU в качестве подчинённого устройства, а также по токовой петле 4-20 мА и частотному выходу. Подробное описание обмена приведено в руководстве по эксплуатации.
Уровень защиты ПО расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и основные технические характеристики расходомеров приведены в таблицах 2-4.
Таблица 2 - Диапазоны измеряемых расходов и пределы допускаемой относительной погрешности измерений массы и объема жидкостей в потоке, массового и объемного расходов
| Номинальный диаметр, мм | Диапазон расходов, кг/ч | Пределы допускаемой относительной погрешности, % | Нестабильность нулевой точки, кг/ч | |
| От | До | |||
| 25 | 1000 | 20000 | ±0,20 | 0,68 |
| 2000 | 20000 | ±0,15 | ||
| 40 | 2000 | 40000 | ±0,20 | 2,18 |
| 4000 | 40000 | ±0,15 | ||
| 50 | 3000 | 60000 | ±0,20 | 2,18 |
| 6000 | 60000 | ±0,15 | ||
| 80 | 12000 | 120000 | ±0,20 | 6,8 |
| 20000 | 120000 | ±0,15 | ||
| 100 | 18000 | 180000 | ±0,20 | 6,8 |
| 20000 | 180000 | ±0,15 | ||
Таблица 3 - Диапазон измерений температуры жидкости и пределы допускаемой абсолютной погрешности измерений температуры жидкостей________________________________________
| Наименование параметра | Значение | |
| Диапазон измерений температуры жидкости, °С | Компактное исполнение | от -40 до +125 |
| Разнесённое исполнение | от -40 до +204 | |
| Пределы допускаемой абсолютной погрешности измерения температуры жидкости, °С | ±0,5 | |
аблица 4 - Основные технические характеристики
| Наименование параметра | Значение |
| Основные технические характе | ристики |
| Номинальное давление жидкости, МПа | 1,6 или 4,0 |
| Напряжение питания, В | от 18 до 100 постоянного тока от 85 до 265 переменного тока частотой 50±1 Гц |
| Степень защиты корпуса по ГОСТ 14254-2015: - сенсора - преобразователя | IP67 IP65 |
| Маркировка взрывозащиты: - сенсора - преобразователя | 1ExibIICT6 Gb lExd [ib] IICT6 Gb |
| Температура окружающей среды, °С | от -40 до +60 |
| Влажность окружающей среды при температуре 25 °С, %, не более | 90 |
| Среднее время наработки на отказ, ч, не менее | 100 000 |
| Масса, кг, не более DN25, DN32, DN50 DN80, DN100 | 46,0 98,0 |
| Габаритные размеры, мм, не более DN25, DN32, DN50 DN80, DN100 | 140х1003х588 208х1292х866 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на маркировочную табличку, закрепленную на корпусе сенсора расходомера методом фотохимпечати.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Расходомер массовый Т9 | _ | 1 шт. |
| Комплект монтажных частей | _ | 1 комплект1) |
| Расходомер массовый Т9. Паспорт | ПС26.51.52-013-30784217 | 1 экз. |
| Расходомер массовый Т9. Руководство по эксплуатации | РЭ26.51.52-013-30784217-2022 | 1 экз.2) |
| Примечание: 1) Поставляется по отдельному заказу. Комплект монтажных частей составляется индивидуально 2) По 1 экземпляру при групповой поставке | ||
приведены в руководстве по эксплуатации РЭ26.51.52-013-30784217-2022 раздел 2
«Использование по назначению».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-013-30784217-2022 «Расходомер массовый Т9. Технические условия».
