| Номер в госреестре | 92980-24 |
| Наименование СИ | Источники питания постоянного тока линейные |
| Обозначение типа СИ | N3410 |
| Изготовитель | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока линейные N3410 (далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым линейным источникам питания. Принцип действия основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение посредством высокочастотного преобразователя. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Источники имеют три регулируемых выходных канала и оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра.
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающийся регулятор для установки выходных параметров, функциональные кнопки, цифровые кнопки, кнопки со стрелками, выходные разъемы, USB-хост разъем для подключения запоминающих устройств.
На задней панели источников расположены: разъем сети питания, интерфейсы дистанционного управления LAN, RS232, 12 пиновый разъем, клемма заземления.
Источники поддерживают последовательное и параллельное подключения 1 и 2 каналов.
Источники выпускаются в следующих модификациях: N3411, N3411P, N3412, N3412P, N3413, N3413P, N3411E, N3412E, N3413E, отличающихся диапазонами воспроизведений / измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности, габаритными размерами и массой.
Все модификации выпускаются в корпусах с одинаковыми передней и задней панелями и одинаковой цветовой гамме.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников в месте, указанном на рисунке 2.
Общий вид источников представлен на рисунке 1. Место нанесения заводского номера, знака утверждения типа и место пломбирования от несанкционированного доступ представлены на рисунке 2.

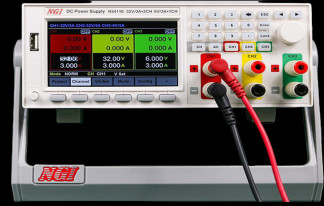

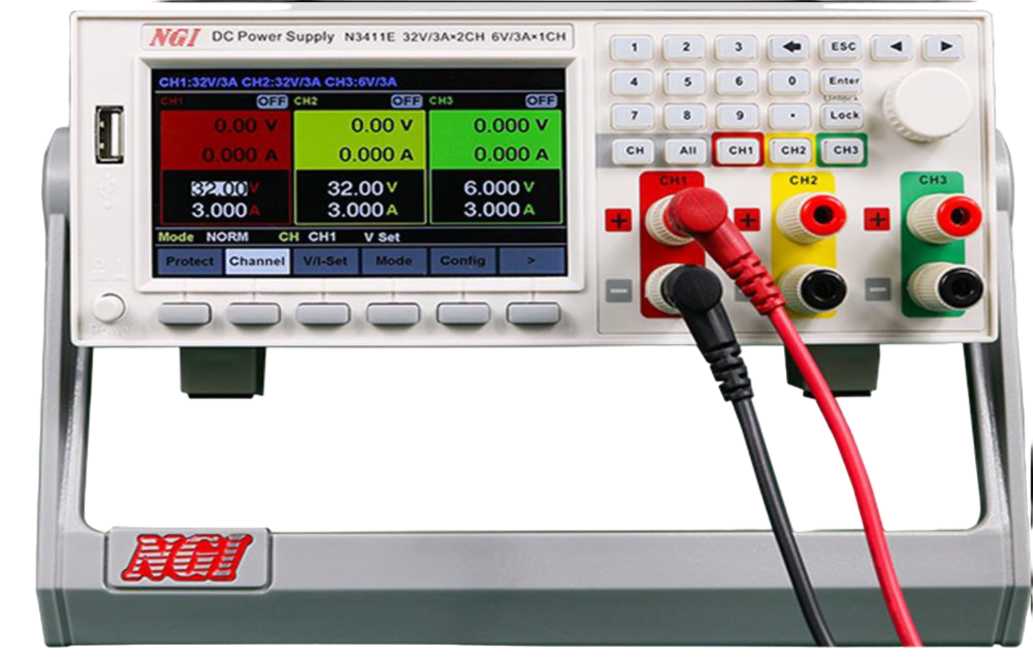

Рисунок 1 - Общий вид источников питания постоянного тока линейных N3410

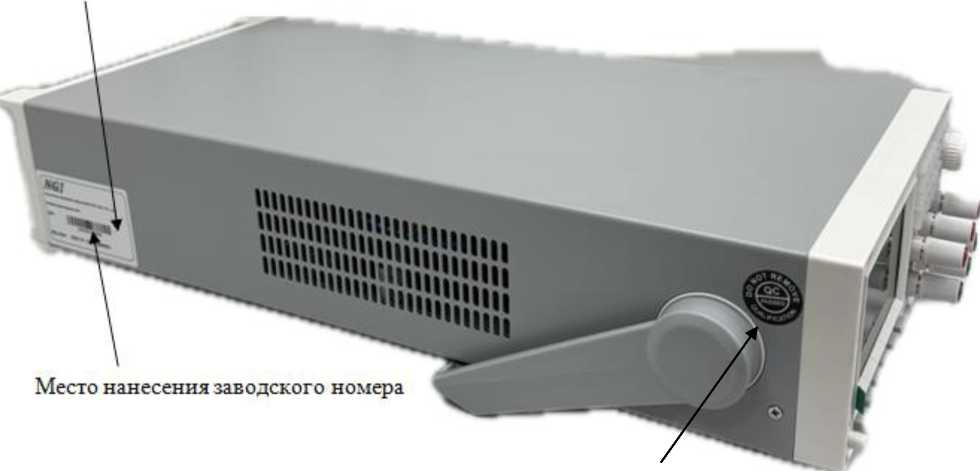

Место нанесения знака утверждения типа
Место пломбировки
Рисунок 2 - Место нанесения серийного номера, знака утверждения типа и место пломбирования от несанкционированного доступа для источников питания постоянного тока линейных N3410
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW N3410 |
| Номер версии (идентификационный номер ПО) | не ниже 8.28 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для канала | |
| 1 1 2 | 3 | |
| Диапазон воспроизведений/измерений напряжения постоянного тока, В: - для модификаций N3411, N3411P, N3412, N3412P, N3411E, N3412E - для модификаций N3413, N3413P, N3413E | от 0 до 32 от 0 до 60 | от 0 до 6 |
| Дискретность воспроизведений/измерений напряжения постоянного тока, В: - для модификаций N3411, N3411P, N3412, N3412P, N3413, N3413P - для модификаций N3411E, N3412E, N3413E | 0,0001 0,01 | 0,001 |
| Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения постоянного тока, В - для модификаций N3411, N3411P, N3412, N3412P - для модификаций N3413, N3413P, N3411E, N3412E - для модификации N3413E | ±(0,0001-U1) +0,01) ±(0,0002-U +0,02) ±(0,0002 •U +0,04) | ±(0,0003-U+0,01) |
| Уровень пульсаций выходного напряжения постоянного тока в полосе частот от 20 Гц до 20 МГц, В, не более | 0,001 | |
Продолжение таблицы 2
| Наименование характеристики | Значение для канала | |
| 1 2 | 3 | |
| Нестабильность выходного напряжения при изменении силы тока на нагрузке, В | ±(0,0001-U+0,003) | |
| Диапазон воспроизведений/измерений силы постоянного тока, А - для модификаций N3411, N3411P, N3413, N3413P, N3412E, N3413E - для модификаций N3412, N3412P, N3412E | от 0 до 3 от 0 до 5 | от 0 до 3 |
| Дискретность воспроизведений/измерений силы постоянного тока, А - для модификаций N3411, N3411P, N3412, N3412P, N3413, N3413P - для модификаций N3411E, N3412E, N3413E | 0,0001 0,001 | 0,001 |
| Максимальное значение выходной электрической мощности, Вт: - для модификаций N3411, N3411P, N3411E - для модификаций N3412, N3412P, N3412E - для модификаций N3413, N3413P, N3413E | 210 338 378 | |
| Пределы допускаемой абсолютной погрешности воспроизведений/измерений силы постоянного тока, А - для модификаций N3411, N3411P, N3413, N3413P - для модификаций N3412, N3412P, N3411E, N3413E - для модификаций N3412E | ±(0,0005 -1+0,005) ±(0,0005-1+0,001) ±(0,0005 -1+0,002) | ±(0,0005-1+0,01) |
| Нестабильность выходного сигнала силы постоянного тока, А: - для модификаций N3411, N3411P, N3412, N3412P, N3411E, N3412E - для модификаций N3413, N3413P, N3413E | ±(0,0001-1+0,003) ±(0,0001- 1+0,006) | ±(0,0002-1+0,003) |
| Примечание - U - воспроизводимое/измеренное значение напряжения постоянного тока, В; I - воспроизводимое/измеренное значение силы постоянного тока, А. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 47 до 63 |
| Габаритные размеры (ширинахвысотахглубина), мм - модификации N3411, N3411P, N3411E - модификации N3412, N3412P, N3413, N3413P, N3412E, N3413E | 214x88x413 214x88x446 |
Продолжение таблицы 3
| Масса, в зависимости от модификации, кг, не более - модификации N3411, N3411P, N3411E - модификации N3412, N3412P, N3413, N3413P, N3412E, N3413E | 9 11 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от 0 до +40 от 5 до 90 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -20 до +60 90 |
| Средняя наработка на отказ, ч, не менее | 25000 |
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников, и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность характеристики источников питания постоянного тока линейных N3410
| Наименование | Обозначение | Количество, шт./экз. |
| Источник питания постоянного тока линейный N3410 | Модификация N3411, или N3411P, или N3412, или N3412P, или N3413, или N3413P, или N3411E, или N3412E, или N3413E | 1 |
| Сетевой кабель питания | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
приведены в разделе 4 «Основные настройки» документа «Источники питания постоянного тока линейные N3410. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Источники питания постоянного тока линейные N3410. Стандарт предприятия.
