Штангенциркули ОТК Обозначение отсутствует, 92981-24

Назначение

Штангенциркули ОТК (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание

Штангенциркули выпускаются в следующих модификациях:

ШЦ-1, ШЦ-11, ШЦ-111 - с отсчетом по нониусу;

ШЦК-1 - с отсчетом по круговой шкале;

ШЦЦ-I, ШЦЦ-11, ШЦЦ-III - с цифровым отсчетным устройством.

Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ТТТЦ-Т, ШЦК-Т, ШЦЦ-I оснащаются глубиномером.

Принцип действия штангенциркулей модификаций ШЦ-Т, ШЦ-ТТ, ШЦ-ТТТ (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или соединённой винтами (нониусная шкала соединена винтами с рамкой).

Принцип действия штангенциркулей модификаций ШЦК-I (со значением отсчёта по круговой шкале) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.

Принцип действия штангенциркулей модификаций ШЦЦ-Т, ШЦЦ-ТТ, ШЦЦ-III (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки). Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-11 и ШЦЦ-III представлены на рисунке 8. Варианты исполнения штанги для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-11 и ШЦЦ-III представлены на рисунке 9.

Штангенциркули модификаций ШЦ-1, ШЦЦ-I и ШЦК-I двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.

Штангенциркули двусторонние модификаций ШЦ-II, ШЦЦ-11 без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.

Штангенциркули модификаций ШЦ-111, ШЦЦ-III односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.

Общий вид штангенциркулей модификации ШЦ-I представлен на рисунке 1, модификации ШЦ-II - на рисунке 2, ШЦ-III - на рисунках 3, ШЦК-1 - на рисунке 4, ШЦЦ-1 -на рисунке 5, ШЦЦ-II - на рисунке 6, ШЦЦ-III - на рисунке 7.

Штангенциркули изготавливаются семи модификаций:

- ШЦ-1 - двусторонние с глубиномером со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм, включая следующие типоразмеры: ШЦ-1-100 0,02, ШЦ-1-125 0,02, ШЦ-1-150 0,02, ШЦ-1-160 0,02, ШЦ-1-200 0,02, ШЦ-1-250 0,02, ШЦ-1-300 0,02, ШЦ-1-100 0,05, ШЦ-1-125 0,05, ШЦ-1-150 0,05, ШЦ-1-160 0,05, ШЦ-1-200 0,05, ШЦ-1-250 0,05, ШЦ-1-300 0,05, ШЦ-1-100 0,1, ШЦ-1-125 0,1, ШЦ-1-150 0,1, ШЦ-1-160 0,1, ШЦ-1-200 0,1, ШЦ-1-250 0,1, ШЦ-1-300 0,1;

- ШЦ-11 - двусторонние со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм включая следующие типоразмеры: ШЦ-11-160 0,02, ШЦ-11-200 0,02, ШЦ-11-250 0,02, ШЦ-11-300 0,02, ШЦ-11-400  0,02,  ШЦ-11-500  0,02,  ШЦ-11-600  0,02,  ШЦ-11-630  0,02,  ШЦ-11-800  0,02,

ШЦ-11-1000 0,02, ШЦ-11-1250 0,02, ШЦ-11-1500 0,02, ШЦ-11-1600 0,02, ШЦ-11-2000

ШЦ-11-160  0,05,  ШЦ-11-200  0,05,  ШЦ-11-250  0,05,  ШЦ-11-300  0,05,  ШЦ-11-400

ШЦ-11-500  0,05,  ШЦ-11-600  0,05,  ШЦ-11-630  0,05,  ШЦ-11-800  0,05,  ШЦ-11-1000

ШЦ-11-1250 0,05, ШЦ-11-1500 0,05, ШЦ-11-1600 0,05, ШЦ-11-2000 0,05, ШЦ-11-160 0,1, ШЦ-11-200 0,1, ШЦ-11-250 0,1, ШЦ-11-300 0,1, ШЦ-11-400 0,1, ШЦ-11-500 0,1, ШЦ-11-600 0,1, ШЦ-11-630 0,1, ШЦ-11-800 0,1, ШЦ-11-1000 0,1, ШЦ-11-1250 0,1, ШЦ-11-1500 0,1, ШЦ-11-1600 0,1, ШЦ-11-2000 0,1;

- ШЦ-111 - односторонние со значением отсчёта по нониусу 0,05, 0,1 включая следующие типоразмеры: ШЦ-Ш-400 0,05, ШЦ-111-500 0,05, ШЦ-111-600 0,05, ШЦ-111-630 0,05, ШЦ-Ш-800 0,05, ШЦ-111-1000 0,05, ШЦ-111-1250 0,05, ШЦ-111-1500 0,05, ШЦ-111-1600 0,05, ШЦ-111-2000 0,05, , ШЦ-111-2500 0,05, ШЦ-111-3000 0,05, ШЦ-111-4000 0,05, ШЦ-Ш-400 0,1, ШЦ-111-500 0,1, ШЦ-111-600 0,1, ШЦ-111-630 0,1, ШЦ-Ш-800 0,1, ШЦ-111-1000 0,1, ШЦ-111-1250 0,1, ШЦ-111-1500 0,1, ШЦ-111-1600 0,1, ШЦ-111-2000 0,1, ШЦ-111-2500 0,1, ШЦ-111-3000 0,1, ШЦ-111-4000 0,1;

- ШЦК-1 - двусторонние с глубиномером с отсчётом по круговой шкале 0,01, 0,02 мм включая следующие типоразмеры: ШТ ЦК-1-125 0,01, ШЦК-1-150 0,01, ШЦК-1-160 0,01, ШГЦК-1-200 0,01, ШЦК -1-250 0,01, ШЦК-1-300 0,01, ШЦК-1-125 0,02, ШЦК-1-150 0,02, ШТ ЦК-1-160 0,02, ШЦК-1-200 0,02, ШЦК-1-250 0,02, ШЦК-1-300 0,02;

- ШЦЦ-1 - двусторонние с глубиномером с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦТЦ-1-100 0,01, ШТЦТЦ-1-125 0,01, ШЦЦ-1-150 0,01, ШЦЦ-1-160 0,01, ШЦЦ-1-200 0,01, ШЦЦ-1-250 0,01, ШЦЦ-1-300 0,01;

- ШЦЦ-11 - двусторонние с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШТЦЦ-11-160 0,01, ШТЦТЦ-11-200 0,01, ШЦТЦ-11-250 0,01, ШЦЦ-11-300 0,01, ШЦЦ-11-400 0,01, ШЦЦ-11-500 0,01, ШТЦТЦ-11-600 0,01, ШТЦТЦ-11-630 0,01, ШЦЦ-11-800 0,01, ШЦЦ-II-IOOO 0,01, ШЦЦ-11-1250 0,01, ШЦЦ-П-1500 0,01, ШЦЦ-11-1600 0,01, ШЦЦ-11-2000 0,01;

- ШЦЦ-III - односторонние с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-Ш-400 0,01, ШЦЦ-111-500 0,01, ШЦЦ-111-600 0,01, ШЦЦ-Ш-630  0,01,  ШЦЦ-Ш-800  0,01,  ШЦЦ-Ш-1000  0,01,  ШЦЦ-Ш-1250  0,01,

ШЦЦ-III-1500  0,01,  ШЦЦ-III-1600  0,01, ШЦЦ-111-2000  0,01,  ШЦЦ-111-2500  0,01,

ШЦЦ-111-3000 0,01, ШЦЦ-111-3500 0,01, ШЦЦ-111-4000 0,01.

Подвижная рамка штангенциркулей с цифровым отсчетным устройством может иметь различные варианты исполнения формы и цвета корпуса, не влияющие на метрологические характеристики.

Обозначение модификации штангенциркулей:

- для штангенциркулей модификации ШЦ-1 с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:

Штангенциркули ОТК ШЦ-1-250 0,05

- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 160 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-11-160 0,05

- для штангенциркулей модификации ШЦ-Ш с диапазоном измерений от 0 до 4000 мм и значением отсчета по нониусу 0,05 мм:

ШЦ-111-4000 0,05

- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:

ШЦК-1-300 0,01

- для штангенциркулей модификации ШЦЦ-I с диапазоном измерений от 0 до 160 мм с шагом дискретности 0,01 мм:

ШЦЦ-1-160 0,01

- для штангенциркулей модификации ШЦЦ-II с диапазоном измерений от 0 до 400 мм с шагом дискретности 0,01 мм:

ШЦЦ-11-400 0,01

- для штангенциркулей модификации ШЦЦ-III с диапазоном измерений от 0 до 1250 мм с шагом дискретности 0,01 мм:

ШЦЦ-Ш-1250 0,01

По заказу потребителя, у штангенциркулей с отсчётом по нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.

Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, в виде гравировки. Место нанесения заводского номера представлено на рисунке 10.

Нанесение знака поверки на средство измерений не предусмотрено.

, который наносится на

Штангенциркули выпускаются под товарным знаком нерабочую лицевую поверхность штанги, рамку или циферблат круговой шкалы, а так же на футляр методом типографской печати. Цвет товарного знака может отличаться.

Пломбирование штангенциркулей не предусмотрено.

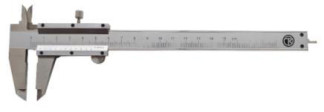

Рисунок 1 - Общий вид штангенциркулей модификации ТТТЦ-Т

Рисунок 2 - Общий вид штангенциркулей модификации ТТТЦ-П

Рисунок 3 - Общий вид штангенциркулей модификации ШЦ-111

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-1

Рисунок 5 - Общий вид штангенциркулей модификации ШЦЦ-1

Рисунок 6 - Общий вид штангенциркулей модификации ШЦЦ-11

Рисунок 7 - Общий вид штангенциркулей модификации ШЦЦ-111

Рисунок 8 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификаций ШЦЦ-1, ШЦЦ-II и ШЦЦ-111

Рисунок 9 - Варианты исполнения штанги для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-11 и ШЦЦ-111

Место нанесения заводского номера

а)                                                        б)

Рисунок 10 - Место нанесения заводского номера на штангенциркули: а) в цифровом формате; б) в буквенно-цифровом формате.

Схемы обозначения губок штангенциркулей приведены на рисунке 11.

а)

б)

в)

Рисунок 11 - Схемы обозначения губок штангенциркулей модификаций: а) ШЦ-I, ШЦЦ-I, ШТ ЦК-I; б) ШЦ-II, ШЦЦ-II; в) ШЦ-III, ШЦЦ-111

Технические характеристики

Таблица 1 - Метрологические и технические характеристики штангенциркулей с отсчетом по нониусу

Продолжение таблицы 1

Продолжение таблицы 1

Таблица 2 - Метрологические и технические характеристики штангенциркулей с отсчетом по круговой шкале

Таблица 3 - Метрологические и технические характеристики штангенциркулей с цифровым отсчетным устройством

Таблица 4 - Метрологические и технические характеристики, условия эксплуатации

Таблица 5 - Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, габаритные размеры и масса штангенциркулей_________________________________________

Продолжение таблицы 5

Таблица 6 - Длина вылета губок штангенциркулей

Продолжение таблицы 6

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Назначение и описание» документов «Штангенциркуль ОТК модификации ШЦ-Т. Паспорт», «Штангенциркуль ОТК модификации ТТТЦ-ТТ. Паспорт», «Штангенциркуль ОТК модификации ТТТЦ-ПТ. Паспорт», «Штангенциркуль ОТК модификации ШТ ЦК-I. Паспорт», «Штангенциркуль ОТК модификации ШЦЦ-Т. Паспорт», «Штангенциркуль ОТК модификации ШЦЦ-ТТ. Паспорт», «Штангенциркуль ОТК модификации ШЦЦ-ТТТ. Паспорт».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

«Штангенциркули ОТК. Технические условия. ТУ 26.51.33-002-33320375-2024».
