Номер в госреестре | 92983-24 |
Наименование СИ | Твердомеры |
Обозначение типа СИ | SUBRAMAX ТВ |
Изготовитель | Общество с ограниченной ответственностью научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА"), Республика Башкортостан, г. Нефтекамск |
Год регистрации | 2024 |
Срок свидетельства | 23.08.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Твердомеры SUBRAMAX ТВ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия твердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (механического или автоматического), встроенной оптической системы, блока управления процессом испытаний и обработки данных (ЖК дисплей с набором функциональных клавиш или сенсорный экран).
Твердомеры выпускаются в пяти исполнениях: ТВ-5; ТВ-10; ТВ-30; ТВ-50, ТВ-100 одинаковых по принципу действия и отличающихся диапазоном испытательных нагрузок
Каждое | исполнение изготавливается в следующих модификациях: | ||
SUBRAMAX | ТВ-5/10/30/50-ММД-1; | SUBRAMAX | ТВ-5/10/30/50-АМД-1; |
SUBRAMAX | ТВ-5/10/30/50-ААД-1; | SUBRAMAX | ТВ-5/10/30/50-МАД-1; |
SUBRAMAX | ТВ-5/10/30/50/100-МАС-1; | SUBRAMAX | ТВ-5/10/30/50/100-ААС-1; |
SUBRAMAX | ТВ-5/10/30/50/100-ММС-1; | SUBRAMAX | ТВ-5/10/30/50/100-АМС-1; |
SUBRAMAX | ТВ-5/10/30/50-ММД-11; | SUBRAMAX | ТВ-5/10/30/50-АМД-11; |
SUBRAMAX | ТВ-5/10/30/50-ААД-11; | SUBRAMAX | ТВ-5/10/30/50-МАД-11; |
SUBRAMAX | ТВ-5/10/30/50/100-МАС-11; | SUBRAMAX | ТВ-5/10/30/50/100-ААС-11; |
SUBRAMAX | ТВ-5/10/30/50/100-ММС-11; | SUBRAMAX | ТВ-5/10/30/50/100-АМС-11, |
отличающихся, | степенью автоматизации, способом вывода результатов измерений, местом |
расположения органов управления процессом испытаний, габаритными размерами и массой. Количество модификаций - 72.
Структура условного обозначения твердомеров SUBRAMAX ТВ-Х-АВС-D, где SUBRAMAX ТВ - твердомер Виккерса.
X - максимальная испытательная нагрузка: (5; 10; 30; 50; 100) кгс.
А - режим переключение турели
А - автоматический
М - механический
В - метод нагружения:
А - автоматический;
М - механический;
С - вид отсчетного устройства
С - сенсорный экран;
Д - ЖК дисплей с набором функциональных клавиш;
D - вывод результатов измерений:
I - ручное измерение диагоналей отпечатков и возможность автоматического измерения на ПК;
II - ручное измерение диагоналей отпечатков.
На силовой раме твердомера с лицевой стороны при помощи заклепок устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.

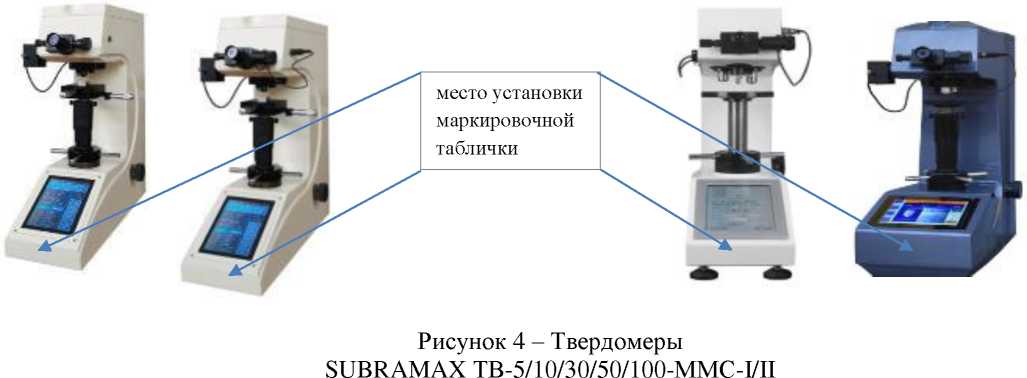

Общий вид твердомеров представлен на Рисунках 1-4, образец маркировочной таблички представлен на рисунке 5.
Рисунок 1 - Твердомеры SUBRAMAX ТВ-5/10/30/50-ММД-1/11 SUBRAMAX ТВ-5/10/30/50-АМД-1/11
место установки маркировочной таблички
Рисунок 2 - Твердомеры
SUBRAMAX ТВ-5/10/30/50-ААД-1/11
SUBRAMAX ТВ-5/10/30/50-МАД-1/11
место установки маркировочной таблички

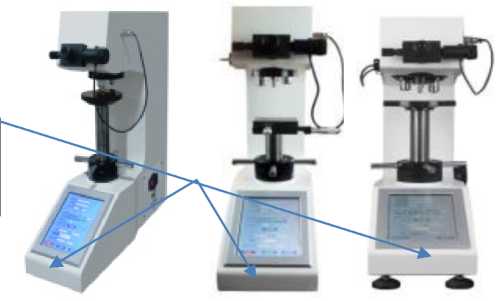

Рисунок 3 - Твердомеры
SUBRAMAX ТВ-5/10/30/50/100-МАС-1/11
SUBRAMAX ТВ-5/10/30/50/100-ААС-1/11
SUBRAMAX ТВ-5/10/30/50/100-АМС-И1

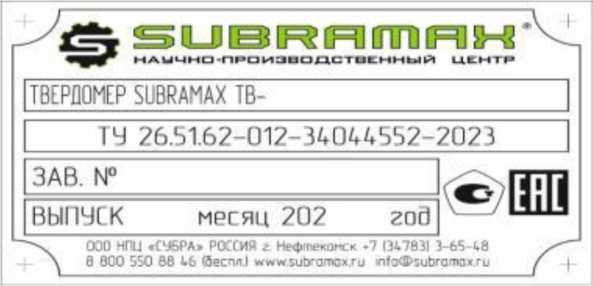

Рисунок 5 - Образец маркировочной таблички
Твердомеры SUBRAMAX ТВ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее программное обеспечение (далее ПО) «Max-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование | «Max-Test» |
Номер версии (идентификационный номер ПО) | 2.Х* |
Цифровой идентификатор ПО | - |
*где Х может принимать значение от 1 до 9.
Метрологические и технические характеристики твердомеров представлены в таблицах 2-4.
Таблица 2 - Шкалы твердости Виккерса, реализованные в твердомерах
Модификация твердомера SUBRAMAX | Шкалы твердости Виккерса |
ТВ-100 | HV5; HV10; HV20; HV30; HV50; HV100 |
ТВ-50 | HV0,3; HV0,5; HVI; HV2; HV5; HV10; HV20; HV30; HV50 |
ТВ-30 | HV0,3; HV0,5; HVI; HV2; HV5; HV10; HV20; HV30 |
ТВ-10 | HV0,3; HV0,5; HVI; HV2; HV5; HV10 |
ТВ-5 | HV0,3; HV0,5; HVI; HV2; HV5 |
Таблица 3 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса
Обозначение шкалы твёрдости | Диапазоны измерений чисел твёрдости, HV | ||||
св. 50 до 200 включ. | св. 200 до 350 включ. | св. 350 до 550 включ. | св. 550 до 850 включ. | св. 850 до 1500 | |
Пределы допускаемой абсолютной погрешности измерений твердости (размах показаний), HV, (±) | |||||
HV0,3 | 15,0 | 25,0 | 45,0 | 90,0 | 110,0 |
HV0,5 | 10,0 | 20,0 | 35,0 | 70,0 | 120,0 |
HVI | 8,0 | 15,0 | 25,0 | 50,0 | 75,0 |
HV2 | 5,0 | 7,0 | 18,0 | 28,0 | 77,0 |
HV5 | 5,0 | 7,0 | 18,0 | 24,0 | 52,0 |
HV10 | 6,0 | 7,0 | 18,0 | 24,0 | 39,0 |
HV20 | 6,0 | 7,0 | 18,0 | 24,0 | 39,0 |
HV30 | 5,0 | 6,0 | 14,0 | 16,0 | 26,0 |
HV50 | 5,0 | 6,0 | 14,0 | 16,0 | 26,0 |
HV100 | 5,0 | 6,0 | 14,0 | 16,0 | 26,0 |
Таблица 4 - Технические характеристики твердомеров
Наименование характеристики | Значение | ||||
Модификация твердомера SUBRAMAX | ТВ-5 | ТВ-10 | ТВ-30 | ТВ-50 | ТВ-100 |
Диапазон времени выдержки испытательной нагрузки, с | от 0 до 99 | ||||
Номинальные значения испытательных нагрузок, Н(кгс) | |||||
2,942 (0,3) | + | + | + | + | - |
4,903 (0,5) | + | + | + | + | - |
9,807 (1,0) | + | + | + | + | - |
19,61 (2,0) | + | + | + | + | - |
49,03 (5,0) | + | + | + | + | + |
98,07 (10,0) | - | + | + | + | + |
196,1 (20,0) | - | - | + | + | + |
294,2 (30,0) | - | - | + | + | + |
490,3 (50,0) | - | - | - | + | + |
980,7 (100) | - | - | - | - | + |
Габаритные размеры твердомера: - длина, мм, не более - ширина, мм, не более - высота, мм, не более | 750 550 850 | ||||
Параметры электрического питания от сети переменного тока, В | 220 ±22 | ||||
Масса твердомера, кг, не более | 100 | ||||
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 до 80 от 84 до 106,7 | ||||
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +35 до 85 от 84 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Таблица 5 - Комплектность твердомеров
Наименование | Обозначение | Количество |
Твердомер | SUBRAMAX TB-X-ABC-D | 1 шт. |
Индентор | - | 1 шт.* |
Меры твердости | - | 1 компл.* |
ПК с ПО | - | 1 шт.** |
Руководство по эксплуатации | SUBRAMAX ТВ -РЭ | 1 экз. |
Паспорт | SUBRAMAX ТВ -ПС | 1 экз. |
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера |
приведены в разделе 8 «Выполнение измерений» документа «SUBRAMAX ТВ-РЭ. Руководство по эксплуатации».
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса;
ТУ 26.51.62-012-34044552-2023 «Технические условия. Твердомеры SUBRAMAX ТВ».
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
