| Номер в госреестре | 92984-24 |
| Наименование СИ | Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС (далее - комплекс) предназначен для измерений и воспроизведений силы и напряжения постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей в виде температуры.
Принцип действия комплекса основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого логического REGUL RX00 исполнении REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16) входных сигналов, поступающих по измерительным каналам от первичных преобразователей в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является проектно-компонуемой системой, состав которого базируется на шкафах, укомплектованных техническими средствами автоматизации. Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
К данному типу средства измерений относится комплекс заводским номером 3552.23.001.
Состав комплекса указан в таблице 1.
Таблица 1 - Состав комплекса
| Тип сигнала | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Аналоговый вход (сигналы силы постоянного тока) | Модуль аналогового ввода R500 AI 08 052 |
| Аналоговый вход (сигналы напряжения постоянного тока) | Модуль аналогового ввода R500 AI 08 052 |
| Аналоговый вход (сигналы термопреобразователей сопротивления) | Модуль аналогового ввода R500 AI 08 031 |
| Аналоговый вход (сигналы термопар) | Модуль аналогового ввода R500 AI 08 031 |
| Аналоговый выход (сигналы силы постоянного тока) | Модуль аналогового ввода R500 AO 08 031 |
| Аналоговый вход (частотный сигнал) | Модуль дискретного ввода R500 DA 03 011 |
Заводской номер комплекса, состоящий из арабских цифр, и знак утверждения типа наносятся на маркировочную табличку на корпусе шкафа управления комплекса методом лазерной гравировки. Общий вид комплекса представлен на рисунке 1. Место нанесения заводского номера и знака утверждения типа приведены на рисунке 2.
Защита от несанкционированного доступа обеспечивается закрыванием шкафа на специализированные встроенные замки.
Конструкция комплекса и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на комплексы.

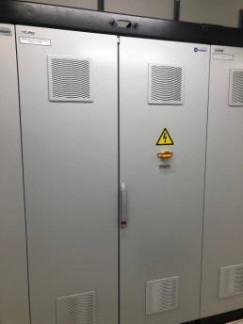

Рисунок 1 - Общий вид комплекса
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Пломбирование комплекса не предусмотрено.
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики контроллера нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | RegulRTS |
| Номер версии (идентификационный номер) ПО среды исполнения | не ниже 3.5.6.1 |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | не ниже 1.0.3.4 |
Метрологические характеристики комплекса представлены в таблице 3.
Таблица 3 - Метрологические характеристики___________________________
| Тип сигнала | Диапазон измерений | Тип модулей ввода/вывода аналоговых сигналов и обработки данных | Пределы допускаемой погрешности |
| Аналоговый вход (сигналы силы постоянного тока) | от 4 до 20 мА | R500 AI 08 052 | у: ±0,1 % |
| Аналоговый вход (сигналы напряжения постоянного тока) | от -10 до +10 В | R500 AI 08 052 | у: ±0,1 % |
| Аналоговый вход (сигналы термопреобразовате лей сопротивления) | Сигналы (Ом) термопреобразовате лей сопротивления Pt100 (а=0,00385 °C-1) от -200 до +850 °С1) | R500 AI 08 031 | Л: ±0,5 °C (четырехпроводная схема подключения); Л: ±0,7 °C (трехпроводная схема подключения) |
| Аналоговый вход (сигналы термопар) | K (от -200 до +1370 °С)2) | R500 AI 08 031 | Л: ±2,5 °C |
| Аналоговый выход (сигналы силы постоянного тока) | от 0 до 20 мА | R500 AO 08 031 | у: ±0,1 % |
| от 4 до 20 мА | |||
| Аналоговый вход (частотный сигнал) | от 1 до 500000 Гц3) | R500 DA 03 011 | 6: ±0,01 % |
| 1) Диапазон измерений сигналов термопреобразователей сопротивления зависит то типа подключаемого датчика и настроек измерительного канала. 2) Диапазон измерений сигналов термопар зависит то типа подключаемого датчика и настроек измерительного канала. 3) Диапазон измерений частотного сигнала зависит то типа подключаемого датчика и настроек измерительного канала. Приняты следующие обозначения: у - приведенная к диапазону измерений погрешность; Л - абсолютная погрешность; 6 - относительная погрешность. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, не более | 400 |
| Параметры электрического питания: - напряжение питания переменного тока, В - напряжение питания постоянного тока, В - частота переменного тока | 220 (от 85 до 264) 24 (от 18 до 36) от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочную табличку на корпусе шкафа управления комплекса методом лазерной гравировки
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС | _ | 1 шт. |
| Инструкция по эксплуатации | ИК.3552-АТХ5.ИС100 | 1 экз. |
| Формуляр | ИК.3552-АТХ5.ФО | 1 экз. |
приведены в разделе 4 «Порядок работы» инструкции по эксплуатации
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
