| Номер в госреестре | 92985-24 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | REGUL |
| Изготовитель | Общество с ограниченной ответственностью "РегЛаб" (ООО "РегЛаб"), г. Екатеринбург. |
| Год регистрации | 2024 |
| Срок свидетельства | 23.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические REGUL (далее по тексту - контроллеры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления, в том числе сопротивления термопреобразователей, сигналов от термопар, частоты и количества импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока и напряжения постоянного тока, приема и передачи информации по последовательным каналам связи.
Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источник питания, центрального процессора, аналогового и дискретного ввода/вывода, счета импульсов, коммуникационного процессора.
Принцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процесса, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.
Контроллеры реализуют следующие функции: фильтрацию и усреднение аналоговых входных сигналов при измерении; последовательный опрос дискретных каналов; подсчет количества и частоты следования импульсов; логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-232, RS-485, Ethernet и так далее; сохранение полученных данных в энергозависимой памяти.
Контроллер предназначен для эксплуатации вне взрывоопасных зон.
Контроллеры обеспечивают: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модуля и индикацию наличия входных/выходных сигналов; «горячую» замену и резервирование модулей.
Контроллеры, в зависимости от габаритно-массовых характеристик, условий эксплуатации и возможности поддержки резервирования, подразделяют на модели REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. При этом обеспечена возможность использования в одном контроллере модулей разных типов.
Условное обозначение контроллера состоит из условных обозначений модулей, входящих в его состав. Условное обозначение модулей контроллера формируется следующим образом:
REGUL RXXXX XX XX XXX
Типы модулей ввода/вывода и счета импульсов приведены в таблицах 2-6.

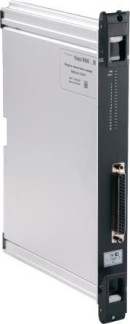

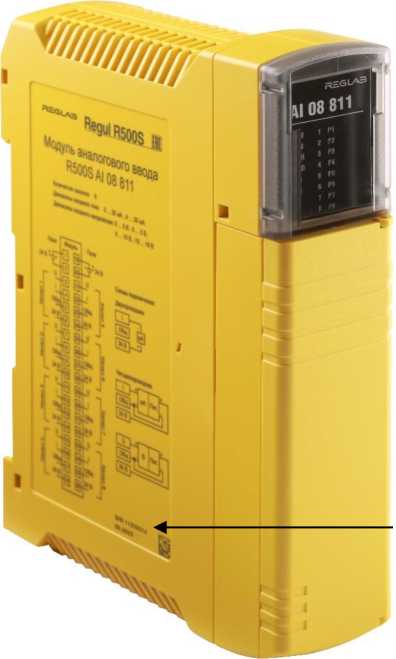

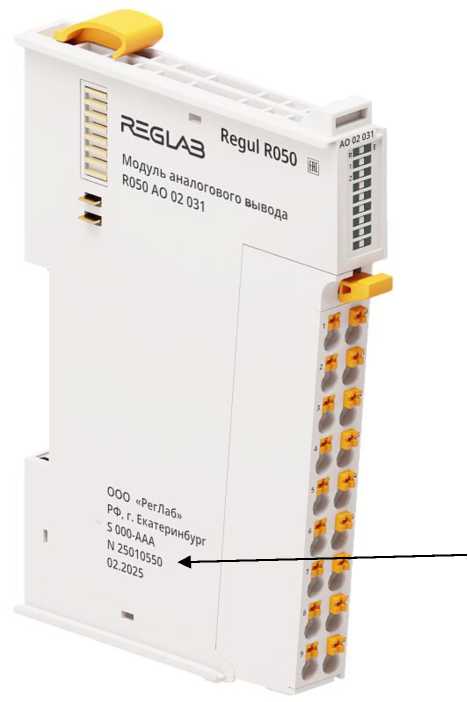

Общий вид модулей контроллеров с указанием места нанесения заводского номера представлен на рисунках 1 - 5.
Заводской номер
Заводской номер

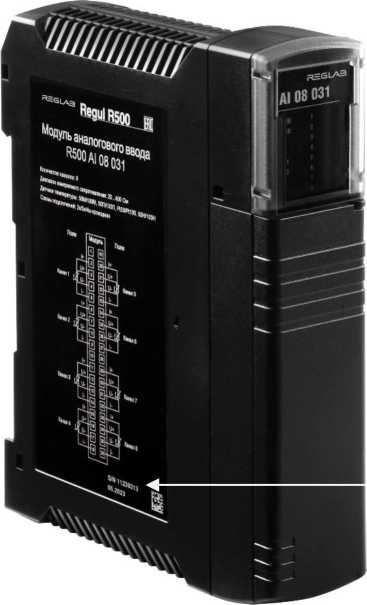

Рисунок 2 - Общий вид модулей контроллера REGUL R500
Заводской номер
Заводской номер

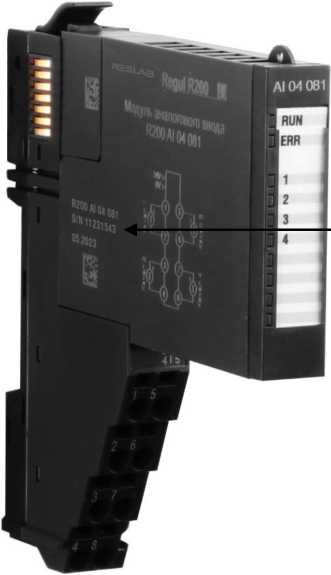

Рисунок 4 - Общий вид модулей контроллера REGUL R200
Заводской номер
Заводской номер контроллеров, имеющий цифровой или буквенно-цифровой код, печатается в паспорте контроллеров и наносится методом лазерной гравировки на боковую часть корпуса контроллеров REGUL R600, REGUL R500, REGUL R500S, REGUL R200, REGUL R050. Места расположения заводского номера указаны на рисунках 1 - 5.
Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры. Пломбирование контроллеров не предусмотрено.
Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора. ПО модулей центрального процессора, в свою очередь, состоит из системного ПО и прикладного ПО.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.
Идентификационные данные ПО приведены в таблице 1.
Метрологические характеристики контроллера нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО__________________________________________
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | RegulRTS |
| Номер версии (идентификационный номер) ПО среды исполнения | 1X.X.X.X |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | 1.X.X.X |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1); - номер версии метрологически незначимой части ПО (Х), где «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики модулей контроллеров моделей REGUL R600
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Модуль аналогового ввода AI XX 01Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,002 % |
| Модуль аналогового ввода AI XX 02Y | от 1 до 16 | от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,002 % |
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Модуль аналогового ввода AI XX 03Y | от 1 до 16 | от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8 | ±0,1 % см. таблицы 7, 8 | ±0,002 % |
| Модуль аналогового ввода AI XX 04Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В | ±0,025 % | ±0,002 % |
| Модуль аналогового вывода AO XX 01Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,0025 % |
| Модуль аналогового вывода AO XX 02Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,0025 % |
| Модуль счета импульсов DA XX 01Y, DA XX 02Y | от 1 до 5 | от 1 до 500000 Гц | ±0,01 % (относит.) | _ |
| счет импульсов от 1 до 232 | ±1 имп (абс.) | _ | ||
Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 3 - Метрологические характеристики модулей контроллеров моделей REGUL R500
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Модуль аналогового ввода AI XX 01Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,002 % |
| Модуль аналогового ввода AI XX 02Y, AI XX 08Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,002 % |
| Модуль аналогового ввода AI XX 03Y, AI XX 13Y | от 1 до 16 | от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8 | ±0,1 % см. таблицы 7, 8 | ±0,002 % |
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | ||
| основной | дополнительной на 1 °C | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Модуль аналогового ввода AI XX 04Y AI XX 14Y, AI XX 24Y, AI XX 34Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В | ±0,025 % | ±0,002 % | |
| Модуль аналогового ввода AI XX 05Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,002 % | |
| Модуль аналогового ввода AI XX 06Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,002 % | |
| Модуль аналогового вывода AO XX 01Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,0025 % | |
| Модуль аналогового вывода AO XX 02Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,0025 % | |
| Модуль аналогового вывода AO XX 03Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В | ±0,1 % | ±0,0025 % | |
| Комбинированный аналоговый модуль AS XX 01Y | от 1 до 16 | Ввод | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,002 % |
| Вывод | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,0025 % | ||
| Модуль счета импульсов DA XX 01Y, DA XX 02Y | от 1 до 5 | от 1 до 500000 Гц | ±0,01 % (относит.) | _ | |
| счет импульсов от 1 до 232 | ±1 имп (абс.) | _ | |||
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Примечания 1. «XX» - количество каналов, «Y» - номер разработки. 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически. | ||||
Таблица 4 - Метрологические характеристики модулей контроллеров моделей REGUL R500S
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Модуль аналогового ввода AI XX 88Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,002 % |
| Модуль аналогового ввода AI XX 84Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА | ±0,05 % | ±0,002 % |
| Модуль аналогового ввода AI XX 85Y | от 1 до 16 | от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,002 % |
| Модуль аналогового ввода AI XX 86Y | от 1 до 16 | от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В | ±0,05 % | ±0,002 % |
| Модуль аналогового вывода AO XX 83Y | от 1 до 16 | от 4 до 20 мА | ±0,3 % | ±0,0025 % |
| от -10 до +10 В от 0 до +10 В | ±0,1 % | |||
Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 5 - Метрологические характеристики модулей контроллеров моделей REGUL R200
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Модуль аналогового ввода AI XX 01Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,002 % |
| Модуль аналогового ввода AI XX 08Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,002 % |
| Модуль аналогового ввода AI XX 03Y | от 1 до 16 | от 1 до 450 Ом от -400 до +400 мВ см. таблицы 7, 8 | ±0,1 % см. таблицы 7, 8 | ±0,002 % |
| Модуль аналогового ввода AI XX 04Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В | ±0,025 % | ±0,002 % |
| Модуль аналогового ввода AI XX 05Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,002 % |
| Модуль аналогового вывода AO XX 01Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,0025 % |
| Модуль аналогового вывода AO XX 03Y | от 1 до 16 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В | ±0,1 % | ±0,0025 % |
| Модуль счета импульсов DA XX 01Y | от 1 до 5 | от 1 до 500000 Гц | ±0,01 % (относит.) | _ |
| счет импульсов от 1 до 232 | ±1 имп (абс.) | _ | ||
| Модуль дискретного ввода DI XX 01Y | от 1 до 16 | от 1 до 2500 Гц | ±0,01 % (относит.) | _ |
| счет импульсов от 1 до 232 | ±1 имп (абс.) | _ | ||
Примечания
1. «XX» - количество каналов, «Y» - номер разработки.
2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически.
Таблица 6 - Метрологические характеристики модулей контроллера модели REGUL R050
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Модуль аналогового ввода AI XX 01Y | от 1 до 8 | от 0 до 20 мА от 4 до 20 мА | ±0,3 % | ±0,01 % |
| Модуль аналогового ввода AI XX 02Y AI XX 08Y | от 1 до 8 | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,3 % | ±0,01 % |
| Модуль аналогового ввода AI XX 03Y AI XX 13Y | от 1 до 8 | от 1 до 1000 Ом от -400 до +400 мВ см. таблицы 9, 10 | ±0,1 % см. таблицы 9, 10 | ±0,01 % |
| Модуль аналогового ввода AI XX 04Y | от 1 до 8 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,01 % |
| Модуль аналогового ввода AI XX 06Y | от 1 до 8 | от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В | ±0,1 % | ±0,01 % |
| Модуль аналогового вывода AO XX 01Y | от 1 до 8 | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,01 % |
| Модуль аналогового вывода AO XX 02Y | от 1 до 8 | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,01% |
| Модуль аналогового вывода AO XX 03Y | от 1 до 8 | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В | ±0,1 % | ±0,01 % |
| Модуль счета импульсов DA XX 01Y | от 1 до 5 | от 1 до 500000 Гц | ±0,01 % (относит) | _ |
| счет импульсов от 1 до 232 | ±1 имп (абс.) | _ | ||
| Тип модуля | Количество каналов | Диапазоны преобразований/ воспроизведений аналоговых сигналов | Пределы допускаемой приведенной (к диапазону преобразования/воспроизведения) погрешности | |
| основной | дополнительной на 1 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Примечания 1. «XX» - количество каналов, «Y» - номер разработки. 2. При расчете погрешности контроллеров, при рабочих условиях, основная и дополнительная погрешности суммируются алгебраически. | ||||
Таблица 7 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200
при использовании с термопреобразователями сопротивления
| Тип термопреобразователя сопротивления | Диапазон измерений температуры, °С | Пределы допускаемой абсолютной погрешности, °C | |
| четырехпроводная схема подключения | трехпроводная схема подключения | ||
| 50М (а=0,00428) 1) | от -180 до +200 | ±0,5 | ±0,7 |
| 100М (а=0,00428) 1) | от -180 до +200 | ±0,5 | ±0,7 |
| 50M (а=0,00426) 1) | от -50 до +200 | ±0,5 | ±0,7 |
| 100M (а=0,00426) 1) | от -50 до +200 | ±0,5 | ±0,7 |
| 50П (а=0,00391) 1) | от -200 до +850 | ±0,5 | ±0,7 |
| 100П (а=0,00391) 1) | от -200 до +850 | ±0,5 | ±0,7 |
| Pt50 (а=0,00385) 1) | от -200 до +850 | ±0,5 | ±0,7 |
| Pt100 (а=0,00385) 1) | от -200 до +850 | ±0,5 | ±0,7 |
| 50Н (а=0,00617) 1) | от -60 до +180 | ±0,5 | ±0,7 |
| 100Н (а=0,00617) 1) | от -60 до +180 | ±0,5 | ±0,7 |
| 46П (гр. 21) (а=0,00391) | от -200 до +650 | ±0,5 | ±0,7 |
| 53М (гр. 23) (а=0,00426) | от -50 до +180 | ±0,5 | ±0,7 |
1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
Таблица 8 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллеров моделей REGUL R600, REGUL R500, REGUL R500S, REGUL R200 при использовании с термопарами
| Тип термопары по ГОСТ Р 8.585-2001 | Диапазон измерений температуры, °C | Пределы допускаемой абсолютной погрешности, °C |
| R | от -50 до +1760 | ±3,0 |
| S | от -50 до +1760 | ±3,0 |
| B | от 250 до +1820 | ±2,5 |
| J | от -210 до +1200 | ±2,5 |
| T | от -200 до +400 | ±1,5 |
| E | от -200 до +1000 | ±2,0 |
| K | от -200 до +1370 | ±2,5 |
| N | от -200 до +1300 | ±2,5 |
| A-1 | от 0 до + 2500 | ±3,0 |
| A-2 | от 0 до +1800 | ±3,0 |
| A-3 | от 0 до + 1800 | ±3,0 |
| L | от -200 до +800 | ±2,0 |
Таблица 9 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллера модели REGUL R050 при использовании с термопреобразователями сопротивления
| Тип термопреобразователя | Диапазон измерений, oC | Пределы допускаемой абсолютной погрешности, oC | |
| четырехпроводная схема подключения | трехпроводная схема подключения | ||
| 50М (а=0,00428) 1) | от -180 до +200 | ±2,0 | ±5,0 |
| 100М (а=0,00428) 1) | от -180 до +200 | ±1,0 | ±3,0 |
| 50M (а=0,00426) 1) | от -50 до +200 | ±2,0 | ±5,0 |
| 100M (а=0,00426) 1) | от -50 до +200 | ±1,0 | ±3,0 |
| 50П (а=0,00391) 1) | от -200 до +850 | ±3,0 | ±6,0 |
| 100П (а=0,00391) 1) | от -200 до +850 | ±1,5 | ±4,0 |
| Pt50 (а=0,00385) 1) | от -200 до +850 | ±3,0 | ±6,0 |
| Pt100 (а=0,00385) 1) | от -200 до +850 | ±1,5 | ±4,0 |
| 50Н (а=0,00617) 1) | от -60 до +180 | ±2,0 | ±5,0 |
| 100Н (а=0,00617) 1) | от -60 до +180 | ±1,0 | ±3,0 |
| 46П (гр. 21) (а=0,00391) | от -200 до +650 | ±3,0 | ±6,0 |
| 53М (гр. 23) (а=0,00426) | от -50 до +180 | ±2,0 | ±5,0 |
| Pt500 (а=0,00391) 1) | от -200 до +850 | ±4,0 | ±5,0 |
| 500П (а=0,00385) 1) | от -200 до +850 | ±4,0 | ±5,0 |
| Pt1000 (а=0,00391) 1) | от -200 до +850 | ±2,0 | ±3,0 |
| 1000П (а=0,00385) 1) | от -200 до +850 | ±2,0 | ±3,0 |
1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
Таблица 10 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y контроллера модели REGUL R050 при использовании с термопарами
| Тип термопары по ГОСТ Р 8.585-2001 | Диапазон измерений, oC | Пределы допускаемой абсолютной погрешности, oC |
| R | от -50 до +1760 | ±6,0 |
| S | от -50 до +1760 | ±5,0 |
| B | от 250 до +1820 | ±5,0 |
| J | от -210 до +1200 | ±2,0 |
| T | от -200 до +400 | ±2,0 |
| E | от -200 до +1000 | ±1,0 |
| K | от -200 до +1370 | ±2,0 |
| N | от -200 до +1300 | ±3,0 |
| A-1 | от 0 до + 2500 | ±3,0 |
| A-2 | от 0 до +1800 | ±2,0 |
| A-3 | от 0 до + 1800 | ±2,0 |
| L | от -200 до +800 | ±1,0 |
Таблица 11 - Основные технические характеристики
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды в нормальных условиях, °С - температура окружающей среды в рабочих условиях*, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от -40 до +60 от 5 до 98 от 84,0 до 106,7 |
| Напряжение питания от источника постоянного тока, В | 24 (от 18 до 30) 220 (от 120 до 370) |
| Напряжение питания от источника переменного тока, В | 220 (от 85 до 264) |
| Частота переменного тока, Гц | 50 (от 49 до 51) |
| Степень защиты, обеспечиваемая корпусом | IP 20 |
| Время готовности к работе, с, не более | 60 |
Таблица 12 - Показатели надежности
| Наименование параметра | Значение |
| Среднее время наработки модулей на отказ: - REGUL R600, REGUL R500, REGUL R200, REGUL R050, ч, не менее - REGUL R500S, ч, не менее | 150000 200000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 13 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый логический REGUL | РГДП.424359.004.0ХХ | 1 шт. |
| Руководства по эксплуатации (опционально) | РГДП.424359.004.0ХХ РЭ | 1 экз. |
| Паспорт (на каждый модуль) | РГДП.424359.004.0ХХ ПС | 1 экз. |
| XX - код модели контроллера. Например, для REGUL R500 значение XX=5, для REGUL R500S значение XX=5S, а для REGUL R050 значение XX=05. | ||
Сведения о методах измерений | и | работа» | руководства | по | эксплуатации | ||
| приведены в пункте | 1.5 | «Устройство | |||||
| РГДП.424359.004.005 РЭ; приведены в пункте | 1.5 | «Устройство | и | работа» | руководства | по | эксплуатации |
| РГДП.424359.004.02 РЭ; приведены в пункте | 1.5 | «Устройство | и | работа» | руководства | по | эксплуатации |
| РГДП.424359.004.058 РЭ; приведены в пункте | 1.5 | «Устройство | и | работа» | руководства | по | эксплуатации |
| РГДП.424359.004.05 РЭ; приведены в пункте | 1.5 | «Устройство | и | работа» | руководства | по | эксплуатации |
РГДП.424359.004.06 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
РГДП.424359.004 ТУ Контроллеры программируемые логические REGUL.
Технические условия.
