| Номер в госреестре | 92987-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 722. Резервная схема учета |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь"), г. Омск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 722. Резервная схема учета (далее по тексту - СИКН) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций между АО «Транснефть-Западная Сибирь» и АО «КазТрансОйл».
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода, давления и температуры;
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 722, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из узла резервной схемы учета (УРСУ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации. УРСУ состоит из одной измерительной линий.

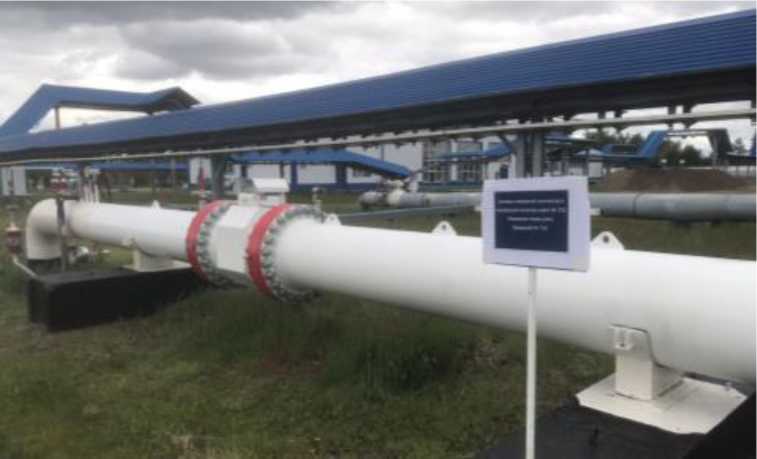

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
| Наименование средств измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода жидкости ультразвуковые DFX-ММ | 79419-20 |
| Датчики давления Агат-100МТ | 74779-19 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Преобразователи давления измерительные EJX | 28456-09 |
| Датчики температуры 3144Р | 39539-08 |
| Расходомер ультразвуковой UFM 3030 | 48218-11 |
| Преобразователи плотности жидкости измерительные 7835 | 52638-13 |
| Преобразователи плотности и вязкости жидкости измерительные модели 7829 | 15642-06 |
| Влагомеры нефти поточные УДВН-1пм* | 14557-10 |
| Анализаторы серы ASOMA 682T-HP | 50181-12 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
* Применяется при температуре нефти не менее +5 °С.
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В состав СИКН входит БИК общий с системой измерений количества и показателей качества нефти № 722.
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы брутто нефти;
- автоматизированное вычисление массы нетто нефти;
- автоматическое измерение объемного влагосодержания, плотности, динамической вязкости, температуры и давления нефти;
- вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и контроль метрологических характеристик преобразователя расхода по установке поверочной трубопоршневой двунаправленной (регистрационный №20054-06);
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защиту информации от несанкционированного доступа.
Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.
Система измерений количества и показателей качества нефти № 722. Резервная схема учета Заводской № 722
Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogC onverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти*, м3/ч | от 380 до 4800 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, МПа - рабочее - минимальное значение избыточного давления на выходе СИКН - максимально допустимое | от 0,18 до 6,30 0,18 6,3 |
| Режим работы СИКН | постоянный |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Физико-химические свойства измеряемой среды: - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа | от -10 до +30 от 750 до 920 от 0,5 до 80,0 0,5 100 0,05 не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±1 |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки УРСУ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа | от -37,8 до +34,3 от +10 до +35 от 30 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество шт./ экз. |
| Система измерений количества и показателей качества нефти № 722. Резервная схема учета | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Методика поверки | _ | 1 |
приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 722 Омской ЛПДС Омского РНУ АО «Транснефть - Западная Сибирь», свидетельство об аттестации № 434-RA.RU.312546-2024 от 02.05.2024.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
