Система измерительная HVF-1000kV, 92992-24

Назначение

Система измерительная HVF-1000kV (далее - система) предназначена для измерений напряжения переменного тока.

Описание

Принцип действия системы основан на методе емкостного деления с последующей обработкой и отображением значений измеряемого напряжения.

Система состоит из делителя напряжения емкостного OWF-1000kV/700pF (далее -делитель) и киловольтметра цифрового DMVD-351 (далее - киловольтметра).

Делитель состоит из плеча высокого напряжения, электростатических экранов, плеча низкого напряжения, диэлектрических растяжек и опоры. Элементами плеча высокого напряжения являются маслонаполненные конденсаторы, помещенные в стеклопластиковые трубы с металлическими фланцами. Элементы плеча низкого напряжения размещены в металлическом корпусе, который крепится к опоре делителя. Опора делителя выполнена из металлического профиля и снабжена колесами для облегчения перемещения делителя по лаборатории. Электростатические экраны выполнены в виде тороидов. Делитель имеет диэлектрические растяжки для увеличения механической прочности.

Киловольтметр выполнен в пластиковом закрывающемся кейсе с ручкой для переноски. Все разъемы, кнопка включения и сенсорный жидкокристаллический дисплей расположены на лицевой панели, которая в нерабочем состоянии может закрываться крышкой.

Измеряемое напряжение подается на вход делителя, где оно уменьшается в 10317 раз. С выхода делителя преобразованное напряжение поступает на вход киловольтметра, где оно измеряется и отображается на экране встроенного дисплея в киловольтах. Измеряемое напряжение может отображаться на дисплее киловольтметра в следующих значениях: RMS, PEAK, PEAK/\2.

На опоре делителя и на внешней стороне крышки киловольтметра находятся таблички с техническими данными, на которых напечатан серийный номер методом гравировки в виде буквенно-цифровых обозначений латинского алфавита, однозначно идентифицирующих данные экземпляры.

Делитель пломбируются от несанкционированного доступа нанесением наклеек на крышку, закрывающую элементы низковольтного плеча, а киловольтметр нанесением наклеек на один из винтов, крепящих лицевую панель к корпусу.

К системе данного типа относится делитель напряжения емкостной OWF -1000kV/700pF с серийным № JT244419A и киловольтметр цифровой DMVD-351 с серийным № JT244419A.

Нанесение знака поверки на систему не предусмотрено.

Общий вид делителя, киловольтметра, обозначение мест пломбирования от несанкционированного доступа (А) и мест нанесения серийных номеров (В) представлены на рисунках с 1 по 4.

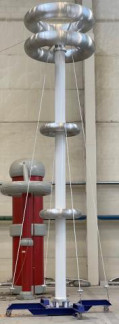

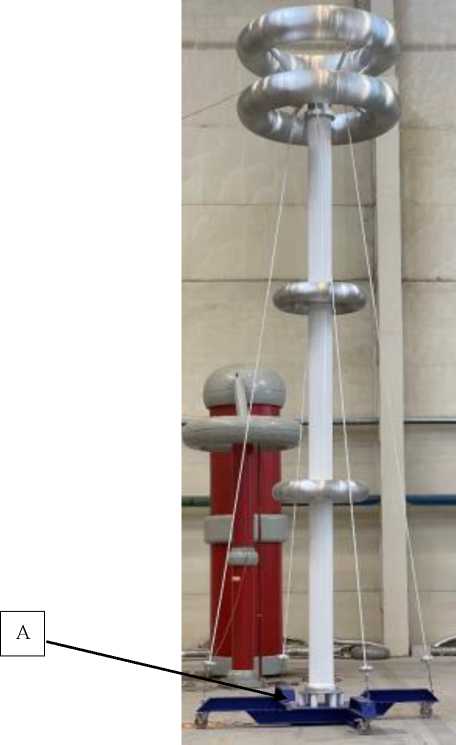

Рисунок 1 - Общий вид делителя напряжения емкостного OWF-1000kV/700pF и обозначение места пломбирования от несанкционированного доступа

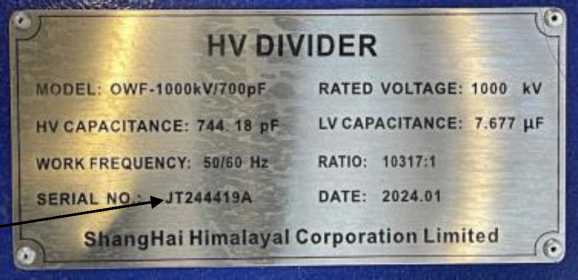

Рисунок 2 - Обозначение места нанесения заводского номера на делитель напряжения емкостной OWF-1000kV/700pF

А

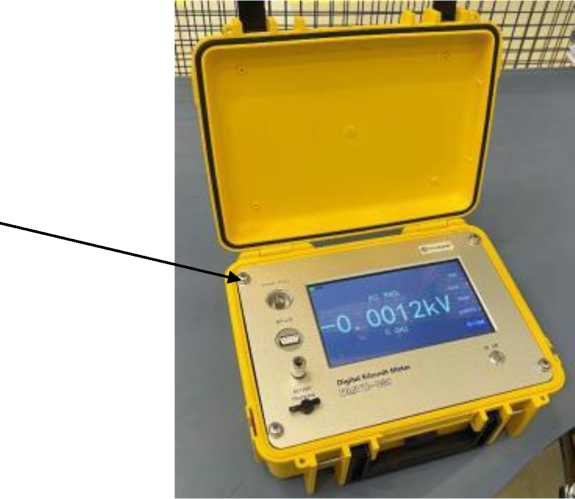

Рисунок 3 - Общий вид киловольтметра цифрового DMVD-351 и обозначение места пломбирования от несанкционированного доступа

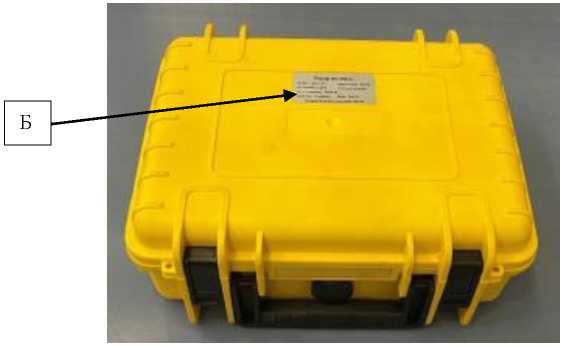

Рисунок 4 - Обозначение места нанесения заводского номера на киловольтметр цифровой

DMVD-351

Программное обеспечение

Система оснащена метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память киловольтметра из состава системы. Встроенное ПО используется для обеспечения функционирования киловольтметра, выполнения измерений сигнала на выходе делителя, обработки, отображения, хранения и передачи результатов измерений на внешние устройства.

Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод, хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения DMVD-351

Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 «Использование» документа «Система измерительная HVF-1000kV. Руководство по эксплуатации».

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
