Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе AMMS-100, 92998-24

Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе AMMS-100 (далее - анализаторы) предназначены для измерений массовой концентрации металлов и взвешенных частиц (пыли) в атмосферном воздухе.
Карточка СИ
Номер в госреестре 92998-24
Наименование СИ Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе
Обозначение типа СИ AMMS-100
Изготовитель Focused Photonics (Hangzhou) Inc., КНР
Год регистрации 2024
Срок свидетельства 23.08.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе AMMS-100 (далее - анализаторы) предназначены для измерений массовой концентрации металлов и взвешенных частиц (пыли) в атмосферном воздухе.

Описание

Принцип действия анализаторов в части измерений массовой концентрации металлов основан на методе рентгеновского флюоресцентного анализа. Содержащиеся в атмосферном воздухе металлы, с помощью системы отбора проб, осаждаются на фильтровальную ленту анализатора. После того, как первичное рентгеновское излучение, источником которого является рентгеновская трубка, пропускается через фильтр и коллиматор, оно попадает на фильтровальную ленту анализатора. Химические элементы, которые присутствуют в месте отбора проб, становятся источниками флуоресцентного рентгеновского излучения, которое отражается на детектор SSD.

Принцип работы анализаторов в части измерений массовой концентрации пыли -радиоизотопный, основан на поглощении пылевым осадком бета-частиц, испускаемых закрытым источником мягкого бета-излучения с изотопом углерода 14C. С помощью насоса осуществляется отбор воздушной пробы. Пыль, содержащаяся в отобранной пробе, осаждается на фильтровальную ленту и просвечивается бета-излучением. Масса осаждаемой пыли пропорциональна ослаблению интенсивности бета-излучения. Массовая концентрация пыли рассчитывается программно в зависимости от известных значений времени отбора, объемного расхода пробы и площади осаждения. Время отбора пробы является задаваемой величиной. Результаты измерений отображаются в виде значений массовой концентрации пыли в мг/м3.

Конструктивно анализаторы выполнены в виде одноблочного прибора, основные модули которого расположены в металлическом шкафу, предназначенном для монтажа в станциях контроля качества окружающего воздуха, станциях мониторинга для автомобильных дорог, монтируемых станций контроля качества воздуха. Анализаторы имеют следующие основные компоненты: система отбора проб, система детектирования бета-излучения, система анализа элементного состава на основе рентгеновского флюоресцентного анализа, система перемещения и система управления.

Пломбирование анализаторов не предусмотрено.

Серийный номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на боковой поверхности корпуса анализаторов.

Общий вид и схема маркировки анализаторов представлены на рисунке 1.

Нанесение знака поверки не предусмотрено.

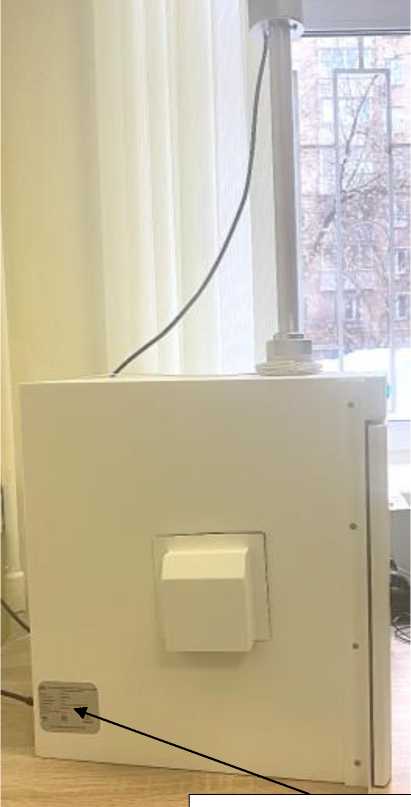

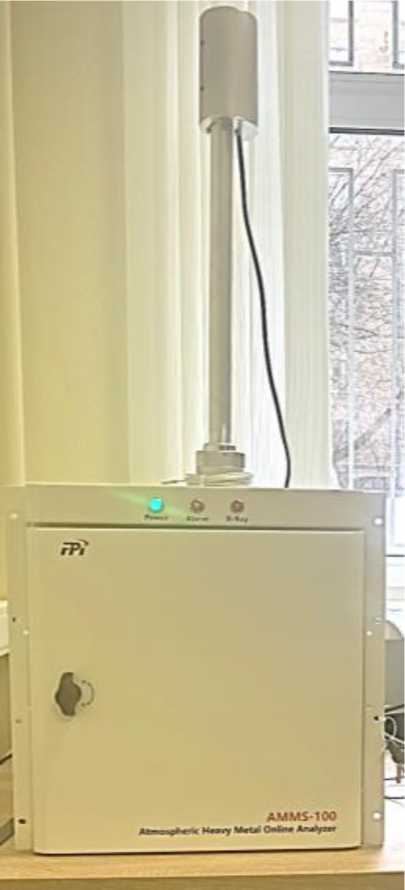

Рисунок 1 - Общий вид и схема маркировки анализаторов

Место нанесения серийного номера

Программное обеспечение

Анализатор имеет внешнее программное обеспечение (далее - ПО), установленное на персональный компьютер, которое содержит функции для управления анализатором, контроллером внутренних исполнительных механизмов, измерительных устройств и его настроек, настройки параметров измерений, проверки рабочего состояния прибора, обработки результатов измерений.

ПО разделено на две части:

- метрологически значимая часть ПО прошита в энергозависимой памяти микроконтроллера анализатора;

- управляющее внешнее ПО, устанавливаемое на персональный компьютер, которое осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения, обработки и сохранения результатов измерений.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Atmospheric Elements Analyzer

Номер версии (идентификационный номер) ПО, не ниже

AEMS-300.0000.WIN.S01.005

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики

Значение

Диапазон измерений массовой концентрации металлов, мкг/м3

от 0,01 до 100,00

Пределы допускаемой относительной погрешности измерений массовой концентрации металлов, %:

- в поддиапазоне от 0,01 до 1,00 мкг/м3 включ.

- в поддиапазоне св. 1,00 до 100,00 мкг/м3

±20

±15

Предел допускаемого относительного среднеквадратического отклонения измерений массовой концентрации металлов, %

15

Диапазон измерений массовой концентрации пыли, мг/м3

от 0,01 до 10,00

Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, %

±20

Номинальный объемный расход отбираемой пробы, дм3/мин

16,7

Пределы допускаемой относительной погрешности установки объемного расхода отбираемой пробы, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон определяемых элементов

от Al до Pb

Диапазон показаний массовой концентрации металлов, мкг/м3

от 0,001 до 100,000

Параметры электрического питания от сети переменного тока:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

- потребляемая мощность, В^А, не более

1500

Габаритные размеры, мм, не более:

- длина

485

- ширина

450

- высота

480

Масса, кг, не более

40

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %

от 20 до 90

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор тяжелых металлов и взвешенных частиц в атмосферном воздухе

AMMS-100

1 шт.

Руководство по эксплуатации

_

1 шт.

Насос

_

1 шт.

Персональный компьютер

_

1 шт.

Программное обеспечение

Atmospheric Elements Analyzer

1 шт.

Комплект трубок пробоотборных

_

1 компл.

Импактор: - РМ10 - РМ2.5

_

1 шт.

1 шт.

Метеостанция

_

1 шт.

Модуль динамического нагрева

_

1 шт.

Кабель питания

_

4 шт.

Коммутационный кабель

_

2 шт.

Лента фильтровальная

_

2 компл.

Штатив

_

1 шт.

Фланец

_

1 шт.

Адаптер для проверки герметичности

_

1 шт.

Муфта с гермовводом

_

1 шт.

Делитель потока

_

1 шт.

Комплект образцов для проверки работы анализатора

_

1 компл.

Паспорт

_

1 экз.

Комплект принадлежностей*

_

1 комплект

* Каждый анализатор комплектуется принадлежностями согласно перечню, указанному в руководстве по эксплуатации

Сведения о методах измерений

приведены в руководстве по эксплуатации «Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе AMMS-100», п. 4 «Эксплуатация системы».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Стандарт предприятия Focused Photonics (Hangzhou) Inc., КНР.
