Номер в госреестре | 93000-24 |
Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
Обозначение типа СИ | РГСП-50 |
Изготовитель | Общество с ограниченной ответственностью "КонверсАтомЭнергоМонтаж" (ООО "КАЭМ"), г. Москва |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГСП-50 (далее - резервуар) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары представляет собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами подземного расположения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на технологические люки типографическим способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Резервуары зав.№№ 315, 316, 317 расположены по адресу: РФ, 142302, Московская область, г. о. Чехов, г. Чехов-2.
Общий вид резервуаров, фото горловины резервуара с указанием места нанесения заводских номеров и схема резервуара приведены на рисунках 1, 2, 3.

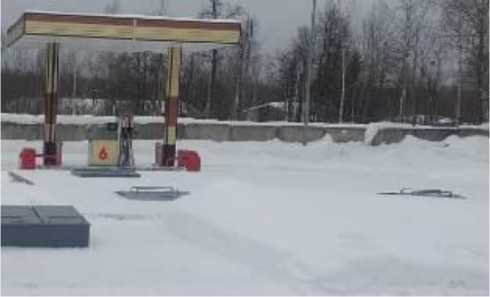

Рисунок 1 - общий вид резервуаров горизонтальных стальных цилиндрических РГСП-50
Место нанесения заводского номера

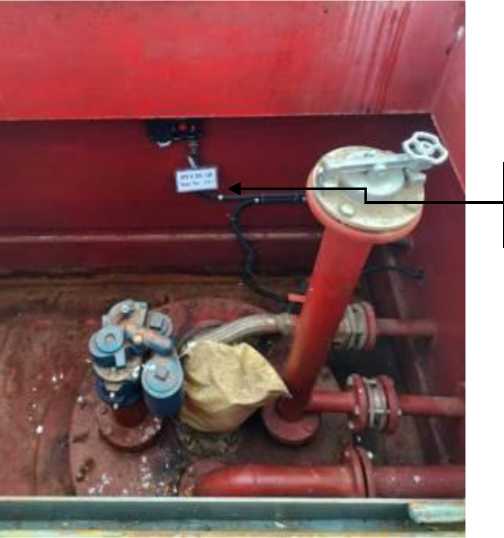

Рисунок 2 - фото горловины резервуаров горизонтальных стальных цилиндрических РГСП-50 с указанием места нанесения заводского номера

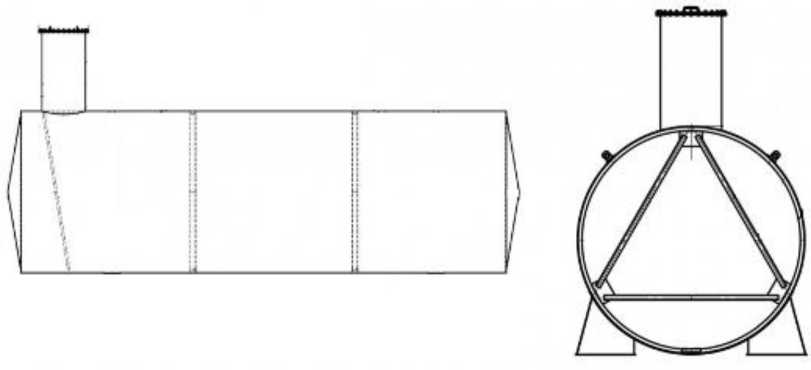

Рисунок 1 - Схема резервуаров горизонтальных стальных цилиндрических РГСП-50
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики | Значение | ||
Тип резервуара | РГСП-50 | ||
Номер резервуара | 315 | 316 | 317 |
Вместимость резервуара на уровне _____ _ 3. наполнения, м : | 50 | ||
Пределы допускаемой относительной погрешности вместимости резервуара при объемном методе, % | ±0,25 | ||
Средний срок службы, лет, не менее | 30 | ||
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,0 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуары горизонтальные стальные цилиндрические | РГСП-50 | 1 шт. |
Паспорт | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 1 паспортов.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Зарегистрировано поверок | 3 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
