Ротаметры ТК3100, 93004-24

Ротаметры ТК3100 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.
Карточка СИ
Номер в госреестре 93004-24
Наименование СИ Ротаметры
Обозначение типа СИ ТК3100
Изготовитель "Anhui Tiankang (Group) Shares Co., Ltd", КНР
Год регистрации 2024
Срок свидетельства 23.08.2029
МПИ (интервал между поверками) 4 года - при измерении расхода газов, 5 лет - при измерении расхода жидкостей
Описание типа скачать
Методика поверки скачать

Назначение

Ротаметры ТК3100 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.

Описание

Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.

Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.

Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении.

Ротаметры могут иметь жидкокристаллический дисплей для отображения измеряемых параметров.

Ротаметры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по протоколу HART. Также возможно наличие релейного выхода.

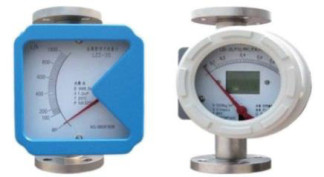

Общий вид ротаметров представлен на рисунке 1. Пломбировка ротаметров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус ротаметра. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

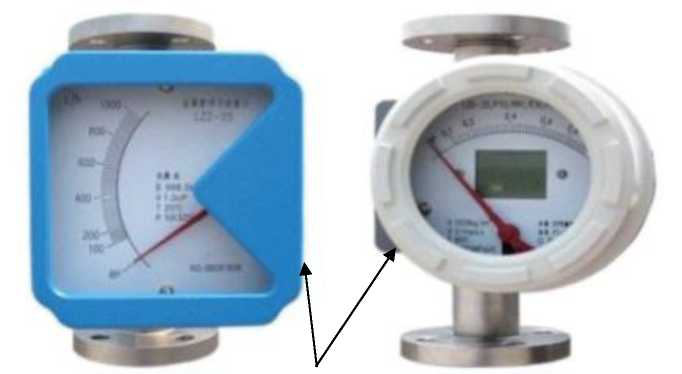

Рисунок 1 - Внешний вид ротаметров ТК3100 и указание мест нанесения заводского номера и знака утверждения типа

© ЕНЕ «

I 1аи неново ние Рото метр Модель IK3KJD

Напряжение гм гания vdc

ИНТЕРФЕЙС [4-?D) nA

Диапазон измерении П-зс- WL/h

Зоаодской номер гзчв-эвг-ю

С । е п е ।1 ь з а ы, । ■ । ы

Класс точности 1.5

Дата изготовления 2023.11

Anhui Tianknnq (Group] Shares Сc., LM

Рисунок 2 - Пример маркировочной таблички

Программное обеспечение

Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.

Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ESD-In-EXD-M

Номер версии (идентификационный номер) ПО

4.х

Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение параметра

Номинальный диаметр, DN

15; 25; 50; 80; 100; 150

Диапазон измерений объёмного расхода среды, м3/ч: - жидкости (вода при 20 °С)

- газа (воздух при 20 °С, 101,3 кПа)

от 0,016 до 150 от 0,5 до 4000

Динамический диапазон: - стандартный - расширенный

1:10

1:20

Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, %

±1,0; ±1,5; ±2,5

Таблица 3 - Технические характеристики

Наименование параметра

Значение

Измеряемая среда

Различные газы, в т.ч. под давлением и при высокой температуре, жидкости (вода, растворы, в т.ч. агрессивные)

Динамическая вязкость среды, мПа^с, не более:

- DN 15

- DN 25

- DN 50 - DN 150

30

250

300

Давление измеряемой среды, МПа, не более: - DN 15 - DN 50

- DN 80 - DN 150

- стандартное исполнение

16

10

1,6

Диапазон температур измеряемой среды, °С

от -20 до +200

до +300 по специсполнению

Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА

от 0 до 1000 от 4 до 20

Напряжение питания переменного тока частотой 50 Гц, В

от 85 до 265

Напряжение питания постоянного тока, В

24 ± 20 %

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +100

Таблица 4 - Показатели надежности

Наименование параметра

Значение

Средняя наработка на отказ, ч

90000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Ротаметр

ТК3100

1 шт.

Руководство по эксплуатации*

TKLL-05РЭ

1 экз.

Паспорт

ТК31ОО.О1ПС

1 экз.

Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.

Сведения о методах измерений

приведены в разделе 2.1 руководства по эксплуатации TKLL-05РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР
