| Номер в госреестре | 93005-24 |
| Наименование СИ | Расходомеры турбинные |
| Обозначение типа СИ | ТК5100 |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 23.08.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры турбинные ТК5100 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма жидкостей.
Принцип действия расходомеров основан на преобразовании поступательного движения измеряемой среды (жидкости), протекающей через внутреннюю полость корпуса расходомера, во вращательное движение ротора, скорость вращения которого пропорциональна объёмному расходу, а количество импульсов объёму измеряемой среды, протекающей через расходомер.
При вращении ротора и прохождении постоянных магнитов, размещённых на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объёма жидкости. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объёму жидкости.
Расходомер состоит из корпуса, ротора, статоров, магнитоиндукционных датчиков.
Расходомеры по типу присоединения к трубопроводу могут быть фланцевые, бесфланцевые и резьбовые.
Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS-485 по протоколам Modbus, PROFIBUS или HART.
Общий вид расходомеров представлен на рисунке 1. Пломбировка расходомеров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус конвертера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

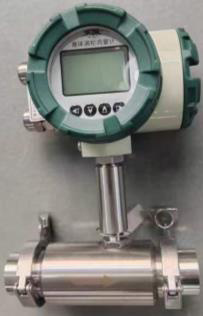

б) фланцевое исполнение (F)
а) бесфланцевое исполнение (W)
в) резьбовое исполнение
Рисунок 1 - Внешний вид расходомеров турбинных ТК5100 и указание мест нанесения заводского номера и знака утверждения типа
г) раздельное исполнение
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) расходомера является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TM1608D |
| Номер версии (идентификационный номер) ПО | 4.х |
| Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Номинальный диаметр, DN | от 4 до 200 |
| Диапазон измерений объёмного расхода жидкости, м3/ч | от 0,04 до 800 |
| Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, % | ±1 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА | от 0 до 5000 от 4 до 20 |
| Напряжение питания переменного тока частотой 50 Гц, В | от 85 до 265 |
| Напряжение питания постоянного тока, В | 12 ± 10 %; 24 ± 10 % |
| Давление измеряемой среды, МПа, не более | 4 |
| Диапазон температур измеряемой среды, °С | от -20 до +150 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (при температуре +35 °С), % - атмосферное давление, кПа | от -20 до +60 от 5 до 90 от 86 до 106 |
Таблица 4 - Показатели надежности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер турбинный | ТК5100 | 1 шт. |
| Руководство по эксплуатации* | TKLL-ОЗРЭ | 1 экз. |
| Паспорт | ТК5100.01ПС | 1 экз. |
| Соединительный кабель (при раздельном исполнении, по запросу с указанием длины) | - | 1 шт. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 2.2 руководства по эксплуатации TKLL-ОЗРЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Техническая документация «Anhui Tiankang (Group) Shares Co., Ltd», КНР.
