| Номер в госреестре | 93006-24 |
| Наименование СИ | Счетчики газа ультразвуковые с коррекцией |
| Обозначение типа СИ | АГАТ NEXT |
| Изготовитель | Акционерное общество "Газдевайс" (АО "Газдевайс"), п. совхоза им. Ленина, г. Видное, Московская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 23.08.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые с коррекцией АГАТ NEXT (далее - счётчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, газовой фазы сжиженного газа по ГОСТ 20448-2018 и других неагрессивных газов в газопроводе низкого давления с приведением измеряемого объёма газа к стандартным условиям согласно ГОСТ 2939-63 по измеренным значениям температуры и абсолютного давления с учетом условно-постоянного подстановочного значения коэффициента сжимаемости.
Принцип действия счетчиков основан на измерении времени прохождения ультразвуковых импульсов в акустических каналах по направлению потока газа и в противоположном направлении. Разность времени прохождения ультразвуковым импульсом акустического канала пропорциональна скорости (объемному расходу) газа в трубопроводе. По скорости потока вычисляется объемный расход и объем прошедшего через счетчики газа.
Измерения объёмного расхода и объёма газа, приведенных к стандартным условиям, выполняют косвенным методом динамических измерений, основанном на измерении с помощью ультразвукового преобразователя объёмного расхода и объёма газа при рабочих условиях и их приведении к стандартным условиям с помощью устройства обработки сигналов.
Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным условиям используются измеренные значения термодинамической температуры и абсолютного давления газа.
Счетчики изготавливаются в следующих модификациях АГАТ NEXT, АГАТ NEXT GSM, АГАТ NEXT К GSM, АГАТ NEXT LTE NB-IoT, АГАТ NEXT К LTE NB-IoT, которые отличаются друг от друга наличием или отсутствием клапана и коммуникационных модулей связи стандартов GSM/GPRS или LTE NB-IoT, Ex-маркировки.
Таблица 1 -Исполнения счетчиков
| Исполнение | GSM | LTE NB-IoT | Клапан | Ех-маркировка |
| АГАТ NEXT | нет | нет | нет | есть |
| АГАТ NEXT GSM | есть | нет | нет | есть |
| АГАТ NEXT К GSM | есть | нет | есть | нет |
| АГАТ NEXT LTE NB-IoT | нет | есть | нет | есть |
| АГАТ NEXT К LTE NB-IoT | нет | есть | есть | нет |
В зависимости от расхода газа счётчики выпускаются типоразмеров G6, G10, G16, G25.
Счётчики имеют моноблочную конструкцию, и включают в себя преобразователь расхода ультразвуковой с двумя электроакустическими преобразователями, измерительный модуль с датчиками температуры и абсолютного давления, коммуникационный модуль и два автономных источника питания.
Преобразователь расхода ультразвуковой состоит из нижнего и верхнего корпусов, изготовленных из алюминиевого сплава точным литьем под давлением. Внутри преобразователя расхода образован измерительный участок, представляющий собой проточную полость прямоугольного сечения. На входе и выходе преобразователя расхода под углом к оси измеряемого потока установлены два электроакустических преобразователя.
Для измерения температуры газа используется датчик температуры, установленный в потоке газа.
Для измерения абсолютного давления газа используется датчик давления, установленный в потоке газа.
Измерительный модуль управляет вычислением и хранением данных, приведением измеряемого объема и расхода газа к стандартным условиям по температуре и давлению, калибровкой счетчика (через технологический порт), выводом данных на ЖКИ, запорным клапаном, взаимодействует с коммуникационным модулем через последовательный интерфейс.
В пластмассовой крышке, выполненной из поликарбоната, установлена плата модуля коммуникационного с ЖКИ, слотом для установки SIM-карты, кнопкой выбора режимов индикации и технологическим разъемом.
Внешний вид счетчиков газа ультразвуковых АГАТ NEXT представлен на рисунках 1 и 2.

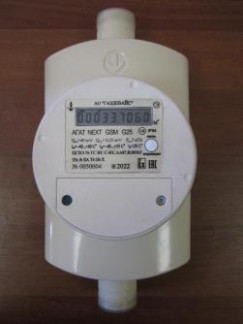

Рисунок 1 - Общий вид счетчиков газа ультразвуковых АГАТ NEXT в исполнении “Круг»
Рисунок 2 - Общий вид счетчиков газа ультразвуковых АГАТ NEXT в исполнении “Квадрат»
Коммуникационный модуль предназначен для:
- дистанционной передачи информации в газоснабжающую организацию об измеренном объеме потребленного газа, измеренных значений температуры и давления газа, состоянии клапана, реквизитов счетчика (тип, серийный номер), функционально-техническом состоянии измерительной части;
- передачи команд управления клапаном в измерительный модуль счетчика через последовательный интерфейс;
- информационного взаимодействия с сервером информационной системы по каналам GSM/GPRS, LTE NB-IoT в зависимости от исполнения.
Кнопка выбора режимов индикации позволяет просматривать на ЖКИ показания измеряемого объема и служебную информацию и осуществлять внеплановую передачу данных на сервер газоснабжающей организации. Технологический разъем предназначен для выбора и ввода служебной информации при калибровке и поверке с помощью технологического пульта. В крышке имеется батарейный отсек коммуникационного модуля с собственной крышкой, а также отдельный батарейный отсек измерительного модуля. Крышка имеет прозрачное окно, защищающее ЖКИ. На крышке устанавливается табличка с маркировкой счётчика в соответствии с требованиями ГОСТ 26828-86. Заводской серийный номер, состоящий из 7 цифр и год выпуска, состоящий из 4 цифр, наносятся на табличку методом печати. Табличка показана на рисунке 3.
Рисунок 3 - Табличка с маркировкой счетчика
В счетчиках предусмотрена архивная база данных.
Электропитание измерительного модуля счётчиков осуществляется от одного литиевого элемента питания емкостью не менее 5,5 А^ч номинальным напряжением 3,6 В.
Электропитание коммуникационного модуля (GSM, LTE NB-IoT) осуществляется от отдельного литиевого элемента питания емкостью не менее 5,8 А-ч номинальным напряжением 3,6 В.
Место пломбирования (нанесения знака поверки) показано на рисунке 4.
Пломба со знаком первичной поверки и клеймом ОТК устанавливается на заводе-изготовителе. При периодической поверке на счетчик устанавливается пломба-наклейка со знаком поверки. Места пломбирования (нанесения знака поверки) при первичной и периодической поверках показаны на рисунке 4.
Рисунок 4 - Место пломбирования и нанесения знака поверки
Батарейные отсеки измерительного и коммуникационного модулей пломбируются пломбами ОТК завода. Место пломбирования показано на рисунках 5 и 6.
Рисунок 5 - Место пломбирования батарейного отсека измерительного модуля
Рисунок 6 - Место пломбирования батарейного отсека коммуникационного модуля
Замена элементов питания возможна без нарушения пломбы со знаком поверки. Направление потока газа через счетчики - сверху вниз.
Программное обеспечение счетчиков является встроенным.
Программное обеспечение выполняет функции вычисления объема газа, приведения измеренного объема газа к стандартным условиям, отображения информации на ЖКИ об объеме измеренного газа, текущей температуре, текущем абсолютном давлении и других информационных и калибровочных параметров.
Программное обеспечение является метрологически значимым. Файл программного обеспечения однократно записывается в постоянную память микроконтроллера счетчика при производстве.
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, и обеспечивается ограничением доступа к служебному разъему платы вычислителя путем пломбирования корпуса счетчика.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Идентификационно е наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор (контрольная сумма) ПО | |
| Значение | АГАТ NEXT | AGAt.nt_00 | не ниже 1.30 | BD |
| АГАТ NEXT GSM АГАТ NEXT К GSM | AGAt.nt_GS | не ниже 1.30 | 47 | |
| АГАТ NEXT LTE NB-IoT АГАТ NEXT К LTE NB-IoT | AGAt.nt_nb | не ниже 1.30 | 47 | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 3 - Метрологические и технические характеристики
| Наименование параметра | Значение | |||
| Типоразмер | G6 | G10 | G16 | G25 |
| Максимальный расход Qмакс, м3/ч | 10,0 | 16,0 | 25,0 | 40,0 |
| Номинальный расход Qном, м3/ч | 6,0 | 10,0 | 16,0 | 25,0 |
| Минимальный расход Qмин, м3/ч | 0,06 | 0,1 | 0,16 | 0,25 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне температур и давлений рабочей среды, в диапазоне расходов, % от ^^мин до 0,^ном от 0,^ном до Qмакс включительно | ± 3,0 ± 1,5 | |||
| Наибольшее избыточное рабочее давление газа, кПа | 5 | |||
| Пределы допускаемой погрешности измерений абсолютного давления в диапазоне от 84,0 до 111,7 кПа, % | ±0,3 | |||
| Диапазон измерений температуры рабочей среды, °С | от -40 до +55 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 | |||
| Порог чувствительности, м3/ч, не более | 0,012 | 0,02 | 0,032 | 0,05 |
| Допускаемая потеря давления при Qmax, без клапана, Па, не более | 220 | 350 | 120 | 300 |
| Допускаемая потеря давления при Qmax, с клапаном, Па, не более | 600 | 820 | 1000 | 1400 |
| Число разрядов индикатора отсчетного устройства | 9 | |||
| Цена наименьшего разряда индикатора отсчетного устройства для режимов, м3: - эксплуатационный - поверочный | 0,0001; 0,1 0,00001 | |||
| Условия эксплуатации: - температура окружающей среды, °С - температура рабочей среды, °С - относительная влажность воздуха при 35 °С без конденсации влаги, %, - атмосферное давление, кПа | от -40 до +60 до 95 от 84 до 106,7 | |||
| Наименование параметра | Значение | |||
| Типоразмер | G6 | G10 | G16 | G25 |
| Параметры информационных каналов связи: - GSM 900: - диапазон рабочих частот при передаче, МГц - диапазон рабочих частот при приеме, МГц - максимальная выходная мощность, Вт - GSM 1800: - диапазон рабочих частот при передаче, МГц - диапазон рабочих частот при приеме, МГц - максимальная выходная мощность, Вт - LTE NB-IoT (передача/прием): - диапазон частот B3, МГц - диапазон частот B8, МГц - диапазон частот B20, МГц - максимальная выходная мощность, dBm | от 880 до 915) от 925 до 960) 2 от 1710 до 1785 от 1805 до 1880 2 от 1710 до 1785/от 1805 до 1880 от 880 до 915/от 925 до 960 от 832 - 862/ от 791 до 821 23 | |||
| Напряжение источника питания измерительного модуля счётчика, В Напряжение источника питания коммуникационного модуля счетчика, В | 3,6 3,6 | |||
| Ех-маркировка (только для счетчиков без клапана) | 1Ex ib ПА T4 Gb Х | |||
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP54 | |||
| Габаритные размеры, мм: - высота - ширина - длина | 308 155 100 | |||
| Обозначение резьбы входного и выходного штуцеров | G11/4-B | |||
| Масса, кг, не более | 2,0 | |||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 25 |
| Средняя наработка на отказ, ч | 100 000 |
наносится на маркировочную табличку счетчика и на титульный лист паспорта и руководства по эксплуатации методом печати.
Таблица 5 - Комплектность средства измерений
| Наименование изделия | Обозначение | Количество | Примечание |
| Счетчик газа ультразвуковой с коррекцией | АГАТ NEXT | 1 шт. | Исполнение по требованию заказчика |
| Счетчики газа ультразвуковые с коррекцией АГАТ NEXT Паспорт | ГЮНК.407251.007 ПС | 1 экз. | |
| Счетчики газа ультразвуковые с коррекцией АГАТ NEXT Руководство по эксплуатации | ГЮНК.407251.007 РЭ | 1 экз. | По заказу |
| Колпачок штуцера | ГЮНК.725112.001 | 2 шт. | |
| Коробка упаковочная | ГЮНК.323364.005 | 1 шт. | |
| Устройство переходное | ГЮНК.494712.000 | 1 шт. | По заказу |
| Фильтр-сетка | ГЮНК.305360.002 | 1 шт. |
изложена в документе «Инструкция. ГСИ. Объем природного газа. Методика измерений объема природного газа счетчиками газа ультразвуковыми с коррекцией АГАТ NEXT». Регистрационный номер в ФИФ ОЕИ ФР.1.29.2024.47670.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п.п. 6.7.1, 6.7.2);
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 140’1 - 1407 Па»;
ГЮНК.407251.007 ТУ «Счетчики газа ультразвуковые с коррекцией АГАТ NEXT.
Технические условия».
