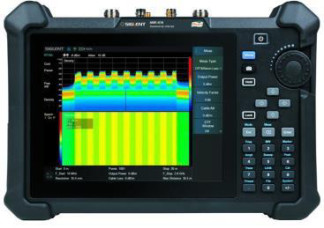

Анализаторы спектра портативные АКИП-4216, 93007-24

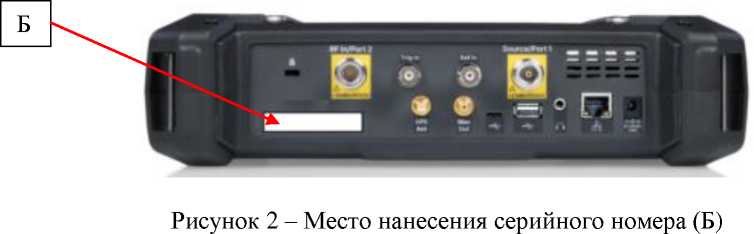

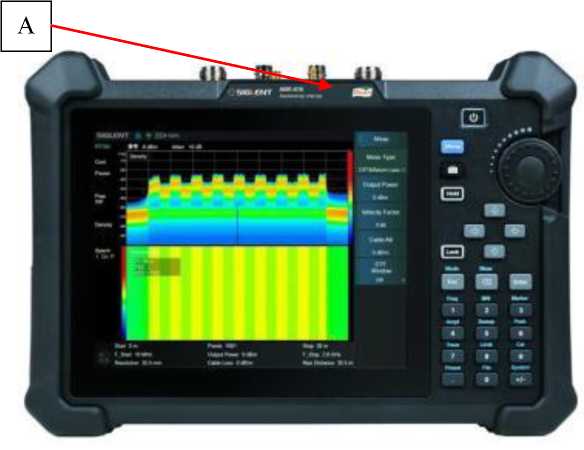

SHA860-F2

Программная опция увеличение диапазона частот до 7,5 ГГц.

SHA860-RTA

Программная опция анализатора спектра реального времени, полоса анализа 40 МГц.

SHA860-B1A

Программная опция расширения полосы анализа до 110 МГц в режиме реального времени.

SHA860-SOR

Программная опция трекинг генератора.

SHA860-VNA

Программная опция векторного анализатора цепей.

SHA860-AMK

Программная опция расширенного набора измерений.

SHA860-AMA

Программная опция анализа аналоговых модулированных сигналов АМ, ЧМ, ФМ.

SHA860-DMA

Программная опция анализа цифровых модулированных сигналов ASK, FSK, MSK, PSK, QAM

SHA860-BIAS

Программная опция активации выхода постоянного напряжения (DC BIAS).

SHA860-GPS

Программная опция активации GPS приемника.

SHA860-GPSM

Программная опция GPS регистратора.

Идентис

эикационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.1R1

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

- модификация АКИП-4216

- модификация АКИП-4216-8НА860-Б2

от 9-103 до 3,6-109 от 9-103 до 7,5-109

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора (5о)

±540-6

Пределы относительной температурной нестабильности частоты опорного генератора в диапазоне температуры окружающего воздуха от 0 до +20 °С и от +30 до +50 °С (St)

±Г10-6

Погрешность при синхронизации по GPS

±Г10-8

Диапазоны установки полосы обзора (Бобзор)

нулевой;

от 100 Гц до верхней границы диапазона рабочих частот

Максимальное разрешение по частоте в режиме частотомера1) (к), Гц

0,1

Разрешение по частоте в режиме измерения маркером (км), Гц

Бобзор/750

Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером (f), Гц

±((&>+&)-f+1)

1

2

Пределы допускаемой абсолютной погрешности измерения частоты маркером, Гц

±((60+6t) Тизм+

+0,01То&ор+0,1-Е,ч+км)

Диапазон установки скорости развертки, с - при нулевой полосе обзора

- при полосе обзора более 100 Гц

от 1 •10-6 до 5 -103 от 1 •10-3 до 4-103

Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 1 до 1-107

Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ для Fпч, Гц 1 Гц св. 1 Гц до 10 МГц 10 МГц

±1

±(0,05Тпч+1)

±0,05 -Кч

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

4,8

Диапазон измерений уровня мощности с выключенным предусилителем в полосе частот, дБм от 100 кГц до 1 МГц включ.

св. 1 МГц до 3,6 ГГц1)

св. 1 МГц до 7,5 ГГц2)

от среднего уровня шумов до +10 от среднего уровня шумов до +20 от среднего уровня шумов до +20

Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Г ц, не более

- при отстройке на 10 кГц

- при отстройке на 100 кГц

- при отстройке на 1 МГц

-100

-100

-110

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц (опорная частота 50 МГц, внутренний аттенюатор 20 дБ), дБ, не более

с выключенным предусилителем, с включенным предусилителем.

±0,8 ±1,2

Средний     уровень     собственных     шумов     с

выключенным/включенным предусилителем (аттенюатор

0 дБ, Fпч=10 Гц, усреднение св. 50), дБм, не более

от 100 кГц до 1 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 600 МГц включ.

св. 600 МГц до 1,8 ГГц включ.

св. 1,8 до 3,05 ГГц включ.

св. 3,05 до 3,65 ГГц включ.

св. 3,65 до 4,15 ГГц включ.

св. 4,15 до 5,05 ГГц включ.

св. 5,05 до 5,9 ГГц включ.

св. 5,9 до 6,7 ГГц включ.

св. 6,7 до 7,5 ГГц включ.

-132/-132

-142/-162

-140/-159

-138/-158

-134/-156

-134/-158

-137/-158

-135/-157

-135/-156

-136/-155

-134/-154

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности (центральная частота 50 МГц, пиковый детектор включен, Fпч=Fвф=1 кГц, ослабление входного аттенюатора 20 дБ), дБ

- при выключенном предусилителе (входной уровень -20 дБ) - при включенном предусилителе (входной уровень -40 дБ)

±0,4

±0,5

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ относительно опорной Fпч=10 кГц, дБ

±0,26

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы (уровень мощности на входе от -50 до 0 дБм, Fпч=Fвф=1 кГц, пиковый детектор включен, аттенюатор 10 дБ, частота сигнала св. 100 кГц), дБ

±0,5

Диапазон ослаблений внутреннего аттенюатора, дБ

от 0 до 50

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

1

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ

±0,5

Относительный уровень гармонических искажений 2-го порядка (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ.

св. 3,05 до 3,75 ГГц

-65

-80

Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI) (Lu3m) (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, двутоновый сигнал с разницей частоты 100 кГц, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ.

св. 3,05 до 7,5 ГГц

+9,5 +16

Анализатор спектра реального времени (опция)

Полоса частот анализа

40 МГц (110 МГц)

Пределы допускаемой абсолютной погрешности измерения уровня мощности на частоте 50 МГц, дБ

- при выключенном предусилителе (входной уровень

- 20 дБ)

- при включенном предусилителе (входной уровень -40 дБ)

±1,0

±1,1

Минимальная длительность для гарантированного захвата сигналов, мкс

3,51

Минимальная полоса частот анализа, кГц

5

Максимальная частота дискретизации, МГц

140,8

Число маркеров

8

К

Оконные функции                                   п

Сайзер (по умолчанию), Ханнинг, с [лоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное

1

2

Полоса пропускания для оконной функции Кайзера

Полоса анализа

Полоса пропускания минимум

Полоса пропускания максимум

110 МГц

276,53 кГц

9,1255 МГц

40 МГц

100,56 кГц

3,3183 МГц

20 МГц

50,28 кГц

1,659 МГц

10 МГц

25,14 кГц

829,59 кГц

1 МГц

2,51 кГц

82,96 кГц

100 кГц

251 Гц

8,30 кГц

Количество точек данных (для опции 11

Ю МГц), с-1

300000

Трекинг генератор (опция)

Полоса частот анализа в реальном времени Fанализ, Гц - модификация АКИП-4216

- модификация АКИП-4216-8НА860^2

от 1 • 105 до 3,6409 от 1М05 до 7,5-109

Диапазон выходного уровня, дБм

от -40 до 0

Пределы допускаемой абсолютной погрешности измерений уровня мощности, при несущей частоте 50 МГц, дБ

±1,0

Неравномерность АЧХ, дБ

±2

Векторный анализатор цепей (опция)

Диапазон частот, Гц

- модификация АКИП-4216

- модификация АКИП-4216-8НА860^2

от 1 • 105 до 3,6409 от 1М05 до 7,5-109

Диапазон выходного уровня, дБм

от -40 до 0

Полоса фильтра ПЧ, кГ ц

10

Динамический диапазон при полосе пропускания 10 кГц, уровень на выходе (Порт 1) 0 дБм, усреднение 50 в диапазоне частот, дБ, не менее

от 100 кГц до 1 МГц включ. св. 1 МГц до 1,5 ГГц включ. св. 1,5 до 3,6 ГГц включ. св. 3,6 до 6,5 ГГц включ. св. 6,5 до 7,5 ГГц включ.

100

100

100

95

95

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения S11, дБ/градус - в диапазоне частот от 100 кГц до 3,5 ГГц

- в диапазоне частот св. 3,5 ГГц до 7,5 ГГц

Модуль

Фаза

±0,02 ±0,03

±1

±1

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи S21, дБ/градус - в диапазоне частот от 100 кГц до 3,5 ГГц

- в диапазоне частот св. 3,5 ГГц до 7,5 ГГц

±0,1

±0,1

±1

±1

Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи, в диапазоне частот, дБ/градус, не более

от 100 кГц до 3,5 ГГц включ.

св. 3,5 до 7,5 ГГц включ.

Модуль

Фаза

0,15

0,15

0,18

0,40

1

2

Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов отражения, в диапазоне частот, дБ/градус, не более

от 100 кГц до 3,5 ГГц включ.

св. 3,5 до 7,5 ГГц включ.

Модуль

Фаза

0,02

0,03

0,3

0,5

Формат отображения

Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза.

Анализ аналоговых модулированных сигналов АМ, ЧМ, ФМ (опция)

Диапазон частот несущей, Гц

- модификация АКИП-4216

- модификация АКИП-4216-8НЛ860^2

от 2-106 до 3,6-109 от 2-106 до 7,5-109

Диапазон мощности несущей, дБм

от -30 до +20

Пределы допускаемой абсолютной погрешности установки мощности, дБ

±2

АМ модуляция:

- частота модуляции, Гц

- погрешность измерения частоты

абсолютная, при частоте менее 1 кГц, Гц

относительная, при частоте св. 1 кГц, %, не более

- глубина модуляции, %

- абсолютная погрешность измерения глубины модуляции, %

от 20^до 1-105

1

0,1 от 5 до 95

±4

ЧМ модуляция:

- частота модуляции, Гц

- погрешность измерения частоты:

абсолютная, при частоте менее 1 кГц, Гц

относительная, при частоте св. 1 кГц, %, не более

- девиация частоты, Гц

- относительная погрешность измерения девиация частоты, %

от 20^до 1-105

1 0,1 от Г103^до 4-105

±4

ФМ модуляция:

- частота модуляции, Гц

- погрешность измерения частоты

абсолютная, при частоте менее 1 кГц, Гц

относительная, при частоте св. 1 кГц, %, не более

- девиация, рад

- относительная погрешность измерения девиации, %

от 50^до 0,5-105

1

0,1 от 0,2 до 100,0 ±4

Анализ цифровых модулированных сигналов ASK, FSK, MS

K, PSK, QAM (опция)

Диапазон частот несущей, Гц

- модификация АКИП-4216

- модификация АКИП-4216^НА860-Р2

от 2-106 до 3,6-109 от 2-106 до 7,5-109

Диапазон мощности несущей, дБм

от -30 до +20

Пределы допускаемой абсолютной погрешности установки мощности, дБ

±2

1

2

Виды модуляций

ASK: 2ASK;

FSK: 2,4,8,16 уровень;

MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;

QAM: 16, 32, 64, 128, 256

Примечания:

1) - для модификации АКИП-4216;

2) - для модификации АКИ11-42I6-S1IA860-F2;

дБн - уровень мощности в дБ относительно уровня несущей частоты;

дБм - уровень мощности в дБ относительно 1 мВт;

Fb<£ - полоса пропускания видеофильтра, Гц;

Fn4- полоса пропускания фильтра ПЧ, Гц;

TOI=(2' Lсмес—Lизм)/2,

где Ьсмес - уровень входного сигнала на смесителе, дБм.

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000

Наименование характеристики

Значение

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов входа анализатора

N-тип «розетка»

Параметры электрического питания, В

- напряжение переменного тока, при частоте сети питания 50 или 60 Гц

- напряжение переменного тока, при частоте сети питания 400 Гц

- встроенная батарея питания

от 100 до 240

от 100 до 120

12

Потребляемая мощность, Вт, не более

20

Масса, кг, не более

3,2

Габаритные размеры (ширинахвысотахглубина), мм, не более

308x215x79

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

от 0 до +50 90

Наименование

Обозначение

Количество, шт.

Анализатор

-1)

1

Сетевой шнур питания

-

1

Блок питания

-

1

Кабель USB

-

1

Руководство по эксплуатации (CD-диск)

-

1

1) - в зависимости от заказа
