| Номер в госреестре | 93013-24 |
| Наименование СИ | Установки для дозирования и ввода жидких компонентов |
| Обозначение типа СИ | УВЖК |
| Изготовитель | Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 27.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для дозирования и ввода жидких компонентов УВЖК (далее - установки) предназначены для измерений объема и объемного расхода жидкости при дозировании.
В зависимости от метрологических характеристик и состава установки выпускаются в следующих моделях:
- УОВМ;
- ДВ;
- НВ.
Принцип действия установок модели УОВМ основан на измерении количества оборотов рабочих органов расходомеров 8030 (мод. 8030-НТ, 8020) (регистрационный номер 55109-13) (далее - расходомер 8030), вращающего под действием потока жидкости. Количество оборотов рабочих органов расходомера пропорционально объёму жидкости, прошедшему через счетчик.
В состав установок моделей ДВ и НВ могут входить два типа расходомеров -объемный или массовый.
Принцип действия установок моделей ДВ и НВ, включающих в свой состав расходомеры 8030, основан на измерении количества оборотов рабочих органов расходомера, вращающегося под действием потока жидкости. Количество оборотов рабочих органов расходомера пропорционально объёму жидкости, прошедшему через счетчик.
Принцип действия установок моделей ДВ и НВ, включающих в свой состав счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный номер 77657-20) (далее - счетчик-расходомер массовый), основан на измерении силы Кориолиса, возникающей в трубках счетчика-расходомера массового при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и масса определяются на базе измеренных значений массового расхода, массы и плотности жидкости.
Конструктивно установки состоят из дозирующего устройства, емкостей оперативного хранения жидкости, блока форсунок и системы управления.
Система управления установок обеспечивает координацию режима работы всех входящих в установки изделий и выполняет следующие функции:
- программирование времени и объема или массы подачи жидкости;
- непрерывный учет расходуемого на установках жидкости;
- контроль температуры жидкости в расходной емкости;
- блокировка работы установок при несанкционированных действиях и аварийных ситуациях.
Установки имеют следующую структуру условного обозначения в зависимости от модели:
Х1 - Х2
Х1 - модель установок:
- УОВМ;
- ДВ;
- НВ.
Х2 - технические параметры установок:
- номинальная производительность, дм3/мин.
Общий вид установок представлен на рисунках 1 - 5.
Рисунок 1 - Общий вид установок модели УОВМ
Рисунок 2 - Общий вид установок моделей ДВ и НВ с винтовым насосом и объемным расходомером
Рисунок 3 - Общий вид установок моделей ДВ и НВ с шестеренным насосом и массовым расходомером

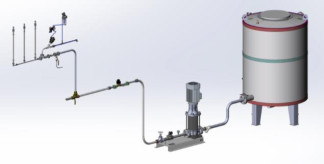

Рисунок 4 - Общий вид установок моделей ДВ и НВ с центробежным насосом и объемным расходомером
Рисунок 5 - Общий вид установок моделей ДВ и НВ с винтовым насосом и массовым расходомером
Заводской номер установок, состоящий из восьми арабских цифр, наносится на маркировочную табличку на каркасе рамной конструкции методом лазерной печати. Нанесение знака утверждения типа на установки не предусмотрено. Место нанесения заводского номера приведено на рисунке 6.
УСТАНОВКА
ДЛЯ ДОЗИРОВАНИЯ И ВВОДА ЖИДКИХ КОМПОНЕНТОВ Модель
ОввОДСКОМ Гв
Месяц/Год
Масса, кг
ТУ 26.51.66-047-14497576-2023
Рисунок 6 - Место нанесения заводского номера установок
Пломбирование расходомеров 8030, входящих в состав установок модели УОВМ, осуществляется с помощью контровочной проволоки, проведенной через отверстия на болтах, расположенных на диаметрально противоположных фланцах, или накидных гайках расходомеров 8030, и пластмассовой (свинцовой) пломбы. Схема пломбировки фланцев и накидных гаек расходомеров 8030 приведена на рисунке 7.]
Рисунок 7 - Схема пломбировки расходомеров 8030, входящих в состав установок модели УОВМ
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 7.
Программное обеспечение (далее - ПО) установок обеспечивает прием и обработку информации от первичных измерительных преобразователей и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом.
ПО установок подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом является метрологически незначимым.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО устанавливается (прошивается) в память установок при изготовлении и может быть изменено только изготовителем.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО установки приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО установок
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | * * З.х.х |
| Цифровой идентификатор ПО | _ |
| * «х» принимает значения от 0 до 9, и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические и основные технические характеристики установок модели УОВМ
| Наименование характеристики | Значение | |||
| УОВМ-5 | УОВМ-10 | УОВМ-100 | УОВМ-250 | |
| Минимальный измеряемый объем дозы жидкости, дм3 | 0,5 | 1 | 10 | 25 |
| Максимальный измеряемый объем дозы жидкости, дм3 | 5 | 10 | 100 | 250 |
| Пределы допускаемой относительной погрешности измерений объема дозы жидкости, % | ±5 | |||
| Измеряемая среда | растительное масло; метионин; меласса; вода; животный жир | |||
| Плотность измеряемой среды, кг/м3 * | от 600 до 1445 | |||
| Температура измеряемой среды, °С * | от 5 до 40 | |||
|
