| Номер в госреестре | 93014-24 |
| Наименование СИ | Установки для дозирования и ввода жидких компонентов |
| Обозначение типа СИ | ДМ |
| Изготовитель | Общество с ограниченной ответственностью "Машиностроительная компания "Технэкс" (ООО "МК "Технэкс"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 27.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для дозирования и ввода жидких компонентов ДМ (далее - установки) предназначены для измерений массы жидкости при дозировании.
Принцип действия установок основан на преобразовании силы тяжести взвешиваемой жидкости посредством датчиков весоизмерительных тензорезистивных Т (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53838-13) в электрический сигнал, который передается на выходной разъем подключения к системе управления установок.
Конструктивно установки состоят из дозирующего устройства, емкостей оперативного хранения жидкости, блока форсунок и системы управления.
Система управления установок обеспечивает координацию режима работы всех входящих в установки изделий и выполняет следующие функции:
- программирование времени и массы подачи жидкости;
- непрерывный учет расходуемого на установках жидкости;
- контроль температуры жидкости в расходной емкости;
- блокировка работы установок при несанкционированных действиях и аварийных ситуациях.
В зависимости от наибольшего предела взвешивания установки выпускаются следующих моделей: ДМ-60, ДМ-120 и ДМ-200.
Установки имеют следующую структуру условного обозначения в зависимости от модели:
ДМ - Х1
где Х1 - наибольший предел взвешивания, кг.

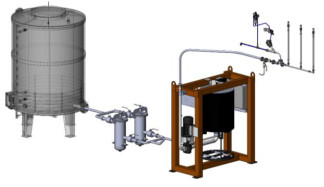

Общий вид установок представлен на рисунке 1.
Рисунок 1 - Общий вид установок модели ДМ
Заводской номер установок, состоящий из восьми арабских цифр, наносится на маркировочную табличку на каркасе рамной конструкции методом лазерной печати. Нанесение знака утверждения типа на установки не предусмотрено. Место нанесения заводского номера приведено на рисунке 2.
ТЕХНЭКС
ООО *МК «ТЕХИЭКС
УСТАНОВКА
ДЛЯ ДОЗИРОВАНИЯ И ВВОДА ЖИДКИХ КОМПОНЕНТОВ Модель
Заводской Нв
Месяц/Год
Масса, «г
ТУ 26.51.66-047*14497576-2023
Рисунок 2 - Место нанесения заводского номера установок
Пломбирование датчиков весоизмерительных тензорезистивных Т, входящих в состав установок, осуществляется с помощью контровочной проволоки, проведенной через отверстия на болтах, и пластмассовой (свинцовой) пломбы. Схема пломбировки датчиков весоизмерительных тензорезистивных Т приведена на рисунке 3.
Рисунок 3 - Схема пломбировки датчиков весоизмерительных тензорезистивных Т, входящих в состав установок
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 3.
Программное обеспечение (далее - ПО) установок обеспечивает прием и обработку информации от первичных измерительных преобразователей и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом.
ПО установок подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом является метрологически незначимым.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО устанавливается (прошивается) в память установок при изготовлении и может быть изменено только изготовителем.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО установки приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО установок
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | * * З.х.х |
| Цифровой идентификатор ПО | _ |
| * «х» принимает значения от 0 до 9, и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение | ||
| ДМ-60 | ДМ-120 | ДМ-200 | |
| Минимальная измеряемая масса дозы жидкости, кг | 5 | 10 | 20 |
| Максимальная измеряемая масса дозы жидкости, кг | 60 | 120 | 200 |
| Пределы допускаемой относительной погрешности измерений массы дозы жидкости, % | ±2 | ||
| Измеряемая среда | растительное масло | ||
|
