| Номер в госреестре | 93015-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 У1 |
| Изготовитель | ПО "Запорожтрансформатор", г. Запорожье (изготовлены в 1980 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжение переменного тока при неизменной частоте.
Трансформаторы являются - однофазными, индуктивными, масляными, наружной установки в фарфоровой покрышке.
Трансформаторы выполнены в виде опорной конструкции в едином блоке.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в фарфоровой покрышке, заполненной трансформаторным маслом и установленной на основание.
Трансформаторы выполнены с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактной коробке на основании. Контактная коробка снабжена крышкой, имеющей место для пломбирования.
На основании каждого трансформатора размещена информационная табличка с указанием технических данных и заводских номеров в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
К трансформаторам данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с заводскими номерами 5208, 5209, 5259.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - вертикальное.

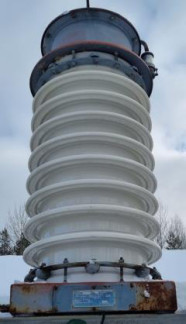

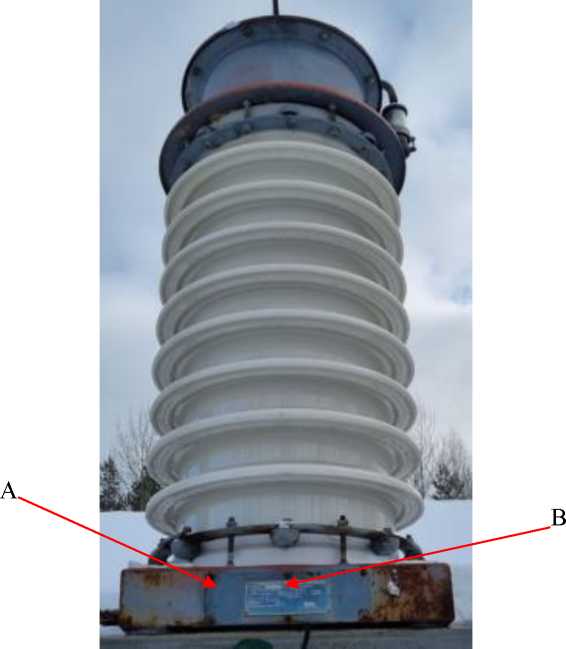

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В) представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжения первичной обмотки, кВ | 110/^3 |
| Значения номинальных напряжений вторичных обмоток, В - основной - дополнительной | 100/^3 100 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной - дополнительной | 0,5/1,0/3,0 3,0 |
| Номинальные мощности вторичных обмоток, В^А - основной - дополнительной | 400/600/1200 1200 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | НКФ-110-57 У1 | 1 |
| Паспорт | 1 |
приведены в разделе «Общие сведения» паспорта трансформатора.
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
