| Номер в госреестре | 93016-24 |
| Наименование СИ | Системы измерительные вибрационного контроля |
| Обозначение типа СИ | ВИБ-4 |
| Изготовитель | Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика"), г. Оренбург |
| Год регистрации | 2024 |
| Срок свидетельства | 27.08.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные вибрационного контроля ВИБ-4 (далее - ВИБ-4) предназначены для измерений напряжения постоянного и переменного тока, преобразования результатов измерений в значения виброперемещения, виброскорости и виброускорения.
Принцип действия ВИБ-4 основан на аналого-цифровом преобразовании и последующей обработке входных электрических сигналов с возможностью передачи полученной информации в цифровом виде для дальнейшего анализа с использованием внешних персональных компьютеров (далее - ПК) или информационных систем.
Конструктивно ВИБ-4 состоят из одного или нескольких функционально завершенных узлов (далее - модулей), каждый из которых является самостоятельным изделием. Управление режимами работы модулей и обмен информацией с внешними устройствами производится в цифровом виде посредством интерфейса Ethernet.
В зависимости от назначения ВИБ-4 комплектуются следующими модулями:
- модули измерительные ICP предназначены для измерений напряжения постоянного тока, измерений напряжения переменного тока (при наличии постоянной составляющей положительной полярности);
- модули измерительные NPS предназначены для измерений напряжения постоянного тока и напряжения переменного тока (при наличии постоянной составляющей отрицательной полярности);
- модули исполнительные REL предназначены для управления электрическими цепями;
- модули коммутационные SWITCH предназначены для обеспечения взаимодействия модулей, входящих в состав ВИБ-4, с внешними устройствами и между собой;
- модули доступа NET предназначены для обеспечения авторизованного доступа к ВИБ-4 и обмена информацией между ВИБ-4 и внешними устройствами.
Модули измерительные ICP выпускаются в модификациях ICP-4, ICP-4-1, ICP-10, ICP-10-1, отличающихся значением силы постоянного тока для питания ICP-датчиков и верхней границей диапазона частот измеряемого напряжения переменного тока.
Модули измерительные NPS выпускаются в модификациях NPS, NPS-1, отличающихся верхней границей диапазона частот измеряемого напряжения переменного тока.
Модули доступа NET выпускаются в модификациях NET-B, NET-M, NET-W, отличающихся количеством портов USB, HDMI и наличием встроенного модуля Wi-Fi.
Заводской номер в виде буквенно-цифрового кода наносится на корпус модуля методом наклейки.
Общий вид ВИБ-4 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-9. Нанесение знака поверки на ВИБ-4 не предусмотрено.
Место нанесения знака утверждения типа

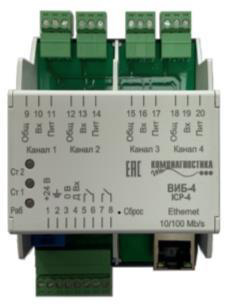

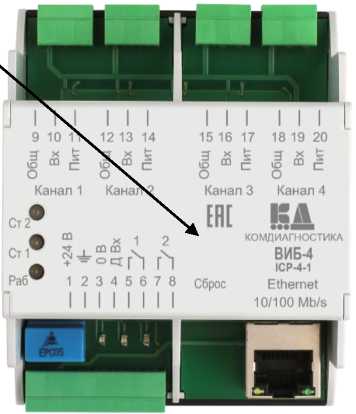

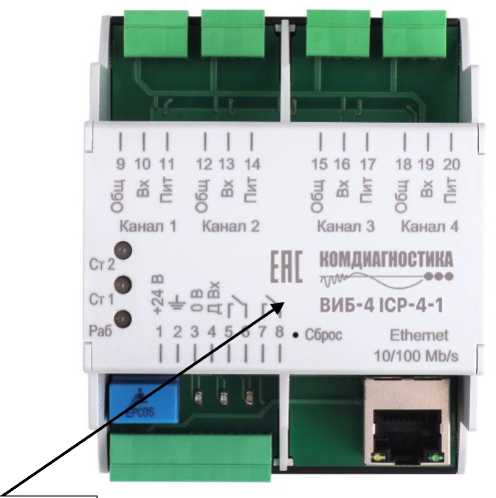

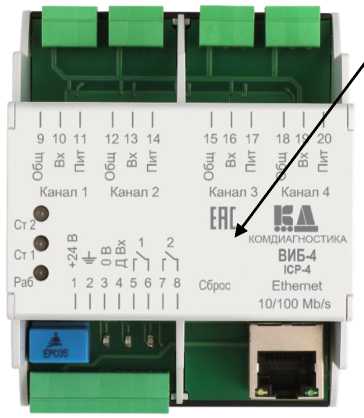

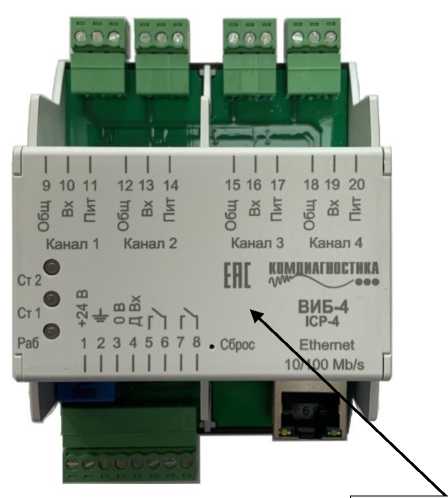

Рисунок 1 - Общий вид модуля измерительного ICP модификаций ICP-4 и ICP-4-1 с указанием места нанесения знака утверждения типа
Место нанесения
знака утверждения типа

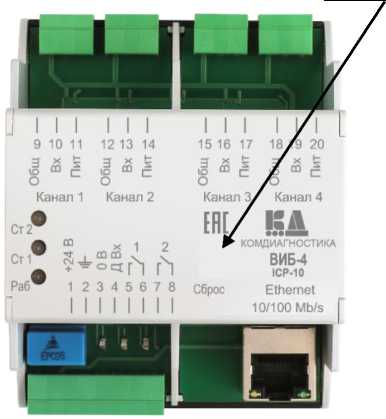

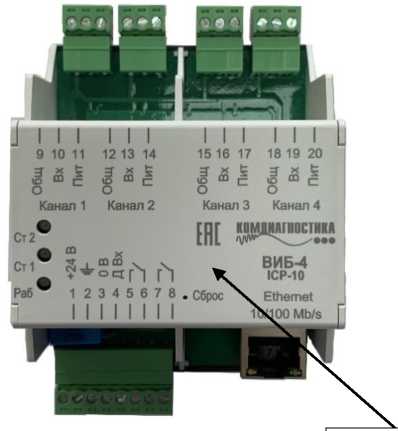

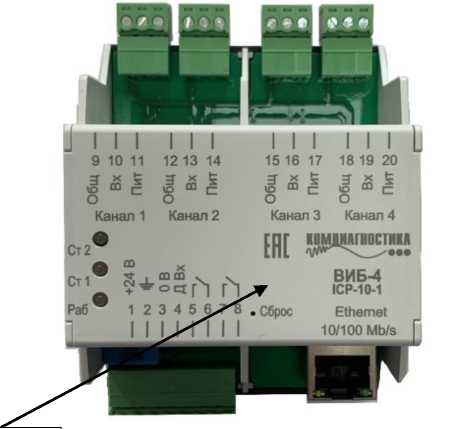

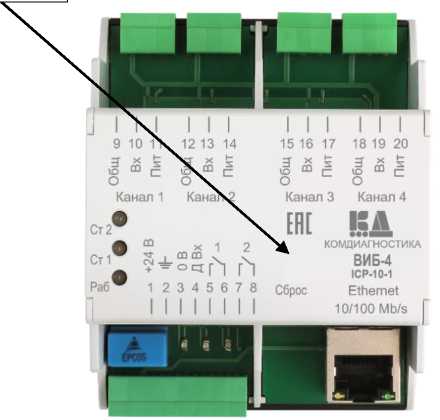

Рисунок 2 - Общий вид модуля измерительного ICP модификаций ICP-10 и ICP-10-1 с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа

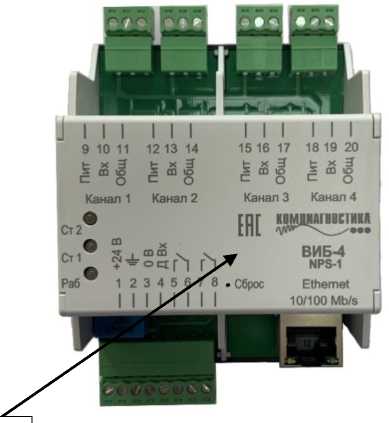

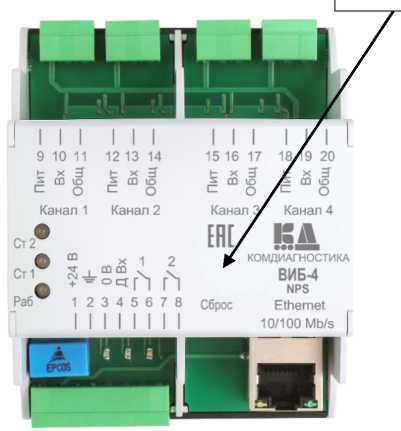

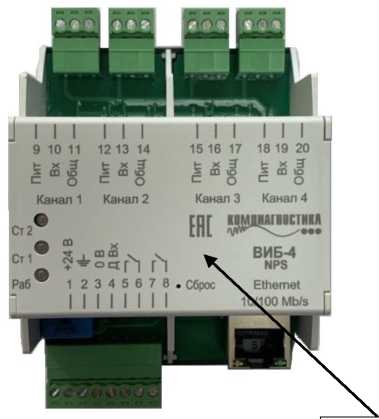

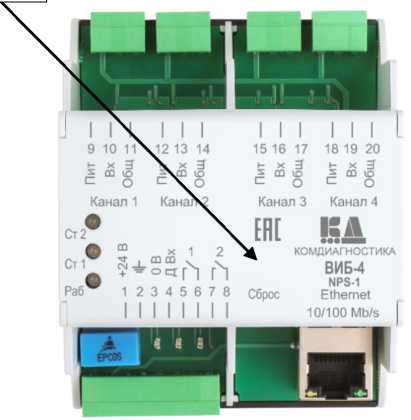

Рисунок 3 - Общий вид модулей измерительных NPS модификаций NPS и NPS-1 с указанием места нанесения знака утверждения типа

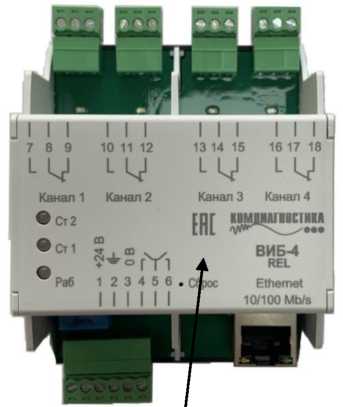

Рисунок 4 - Общий вид модуля исполнительных REL с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 5 - Общий вид модуля коммутационного SWITCH с указанием места нанесения знака утверждения типа
Рисунок 6 - Общий вид модуля доступа NET модификации NET-B с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 7 - Общий вид модуля доступа NET модификации NET-M с указанием места нанесения знака утверждения типа
Рисунок 8 - Общий вид модуля доступа NET модификации NET-W с указанием места нанесения знака утверждения типа
Место нанесения
знака утверждения типа
Место нанесения заводского номера модуля
Место нанесения заводского номера системы
Рисунок 9 - Общий вид ВИБ-4 с указанием места нанесения заводского номера
Программное обеспечение (далее - ПО) ВИБ-4 состоит из встроенного и внешнего ПО.
Управление режимами работы ВИБ-4 осуществляется с помощью внешнего программного обеспечения, установленного на ПК. Также внешнее ПО осуществляет функции дистанционной настройки ВИБ-4 и анализа информации. Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:
- управление режимами измерений ВИБ-4;
- измерение и вычисление значений напряжения постоянного и переменного тока;
- преобразование результатов измерений в значения виброперемещения, виброскорости и виброускорения.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики ВИБ-4 нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО ВИБ-4 приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер ПО), не ниже | 0.0.4 |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | VI metr |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модули измерительные ICP | |||
| Диапазон измерений напряжения постоянного тока, В | от 0 до 20 | ||
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % | ±0,2 | ||
| Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 10000 Гц для модификаций ICP-4, ICP-10 и от 10 до 40000 Гц для модификаций ICP-4-1, ICP-10-1, В | от 0,001 до 5 | ||
| Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификаций ICP-4 и ICP-10, %, в диапазоне частот: - от 10 до 5000 Гц включ. - св. 5000 до 10000 Гц | ± ± | 0,3 + 0,03 • (у - 1) 0,9 + 0,03 • (у — 1) | **’ 1),2) |
| Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификаций ICP-4-1 и ICP-10-1, %, в диапазоне частот: - от 10 до 10000 Гц включ. - св. 10000 до 40000 Гц | ± ± | м о ' О W + + о о о о • • X----X 1 1 Ь-ь Ь-ь ----' 4---' ___________________________________________। ____________________________________________। | 1),2) 1),2) |
| Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, мВ/(м^с-'2) | от 0,1 до 10000 | ||
| Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, В/мм | от 0,1 до 10000 | ||
| Диапазон показаний СКЗ виброускорения при использовании подключаемых первичных преобразователей, м/с2 | от 0,001 до 9999 | ||
| Диапазон показаний СКЗ виброскорости при использовании подключаемых первичных преобразователей, мм/c | от 0,1 до 9999 | ||
| Диапазон показаний СКЗ виброперемещения при использовании подключаемых первичных преобразователей, мкм | от 0,1 до 9999 | ||
| Наименование характеристики | Значение | ||
| Модули измерительные NPS | |||
| Диапазон измерений напряжения постоянного тока, В | от -0,1 до -20,0 | ||
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % | ±0,2 | ||
| Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 10000 Гц для модификации NPS и от 10 до 40000 Гц для модификации NPS-1, В | от 0,001 до 5 | ||
| Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификации NPS, %, в диапазоне частот: - от 10 до 5000 Гц включ. - св. 5000 до 10000 Гц | ± ± | ' р ' ' р ' О w + + о о о о • • 1 1 Ь-ь Ь-ь 4---' 4---' | 1),2) 1),2) |
| Пределы1,2) допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока для модификации NPS-1, %, для диапазона частот: - от 10 до 10000 Гц включ. - св. 10000 до 40000 Гц | ± ± | м ' ' о ' О W + + о о о о • • 1 1 Ь-ь Ь-ь 4---' 4---' | 1),2) 1),2) |
| Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, мВ/(м^с-2) | от 0,1 до 10000 | ||
| Диапазон значений коэффициентов преобразования подключаемых первичных преобразователей, В/мм | от 0,1 до 10000 | ||
| Диапазон показаний виброперемещения при использовании подключаемых первичных преобразователей, мкм | от 0,1 до 14100 | ||
| 1) Xk - верхнее значение диапазона измерений среднеквадратического значения напряжения переменного тока; Xk = 5 В. 2) X - значение измеряемого напряжения переменного тока. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество модулей в составе ВИБ-4 | от 1 до 128 |
| Напряжение питания постоянного тока, В | от 21,6 до 26,4 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность воздуха при температуре +25°С, %, не более | 80 |
| Потребляемая мощность модулей, Вт, не более - ICP, NPS, REL | 5 |
| - SWITCH | 10 |
| - NET | 16 |
| Габаритные размеры модулей (длинахширинахвысота), мм, не более: - ICP, NPS, REL | 75х65х100 |
| - SWITCH | 110x65x100 |
| - NET | 170x65x100 |
| Наименование характеристики | Значение |
| Масса модулей, кг, не более: | |
| - ICP, NPS | 0,2 |
| - REL, SWITCH | 0,25 |
| - NET | 0,35 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус ВИБ-4.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная вибрационного контроля в составе: | ВИБ-4 | 1 шт. |
| - модуль измерительный - модуль измерительный - модуль исполнительный - модуль коммутационный - модуль доступа | ICP NPS REL SWITCH NET | Количество определяется при заказе |
| Паспорт | КОМД.411713.015 ПС | 1 экз. |
| Руководство по эксплуатации 1 | КОМД.411713.015 РЭ | 1 экз. |
| 1 Программное обеспечение доступно на сайте производителя | ||
приведены в разделе 6 «Использование по назначению» руководства по эксплуатации КОМД.411713.015 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
КОМД.411713.015 ТУ «Системы измерительные вибрационного контроля ВИБ-4. Технические условия».
