| Номер в госреестре | 93018-24 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | ГАЛАКТИКА |
| Изготовитель | Общество с ограниченной ответственностью "ИджЭнерго" (ООО "ИджЭнерго"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.08.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные ГАЛАКТИКА (далее - счетчик) предназначены для измерений объема газа при рабочих условиях (в исполнении без температурной компенсации) или объема газа, приведенного к температуре плюс 20 °С (в исполнении с температурной компенсацией).
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры, разделенные мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема. Для предотвращения обратного хода измерительного механизма в кривошипном механизме предусмотрен предохранительный штифт.
Счетчики состоят из стального корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов, и механического отсчетного устройства.
Приведение измеренного объема газа к температуре плюс 20 °С осуществляется с помощью биметаллического устройства температурной компенсации, которое изменяет объем измерительных камер.
Счетчики имеют типоразмеры G4, G6 в зависимости от диапазона измерений объемного расхода газа. Счетчики выпускаются в исполнении без температурной компенсации, которое предназначено для измерения объема газа при рабочих условиях, и в исполнении «Т» с механической температурной компенсацией, которое предназначено для измерения объема газа, приведенного к температуре плюс 20 °С. Счетчики выпускаются с левым и правым направлениями потока газа.
К счетчикам может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.
Структура условного обозначения счетчиков: ГАЛАКТИКА G[1] [2], где:
[1] - значения номинального расхода: 4 или 6 м3/ч;
[2] - исполнение «T» (при отсутствии функции обозначение не указывается).

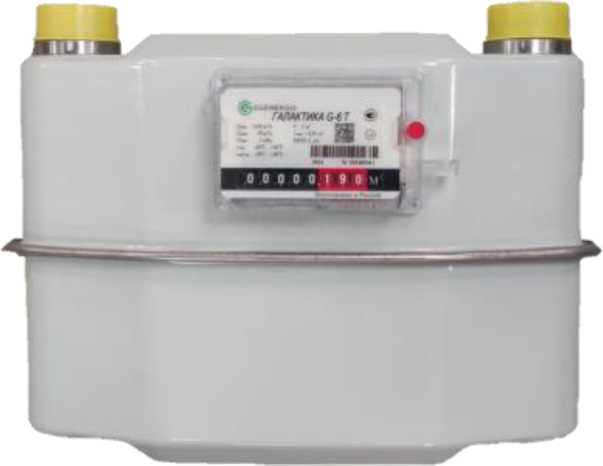

Общий вид основных исполнений счетчика представлен на рисунке 1.
Заводской номер, включающий 9 цифр, и знак утверждения типа наносятся на лицевую табличку методом термопечати. Места нанесения номера и знака утверждения типа представлены на рисунке 2.
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
типоразмер G6
Рисунок 1 - Общий вид
типоразмер G4

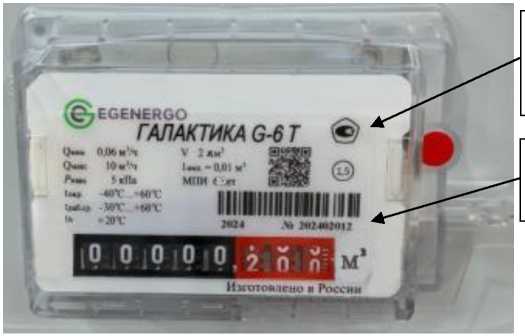

Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Место нанесения знака поверки
Рисунок 3 - Схема пломбировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Типоразмер | G4 | G6 |
| Минимальный расход газа Qмин, м3/ч | 0,04 | 0,06 |
| Номинальный расход газа Qном, м3/ч | 4 | 6 |
| Максимальный расход газа Qмакс, м3/ч | 6 | 10 |
| Порог чувствительности, м3/ч, не более | 0,008 | 0,012 |
| Пределы допускаемой основной относительной погрешности измерения объема газа, %: - от ^^мин до 0,1^ном - от 0,1^ном до Qмакс включительно | ±3 ±1,5 | |
| Пределы допускаемой дополнительной относительной погрешности измерения объема газа, вызванной отклонением температуры измеряемой среды от границы нормальных условий измерений на каждые 10 °С, % | ±0,4 | |
| Нормальные условия измерений: - температура измеряемой среды, °С | от +15 до +25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Типоразмер | G4 | G6 |
| Измеряемая среда | природный, нес сухие неагрес | )тяной и другие хивные газы |
| Циклический объем, дм3 | 1,2 | 2 |
| Емкость отсчетного устройства, м3 | 99999,999 | |
| Цена деления младшего разряда, дм3 | 0,2 | |
| Перепад давления при расходе Qмакс, Па, не более | 200 | 250 |
| Параметры измеряемой среды: - температура, °С - давление, кПа | от -30 до +60 до 5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 до 95 при температуре +35 °С от 87 до 107 | |
| Максимальное рабочее давление, кПа, не более | 5 | 0 |
| Присоединительная резьба, дюйм | 3/4, 1, 11/4, М30х2 | 1, 11/4, 13/4 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 221 205 160 | 247 338 165 |
| Расстояние между осями присоединительных штуцеров, мм | 110 | 250 |
| Масса, кг, не более | 2,5 | 4,0 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 60000 |
| Средний срок службы, лет | 20 |
наносится на лицевую табличку механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа объемный диафрагменный | ГАЛАКТИКА | 1 шт. |
| Паспорт | 26.51.63.110-001-18780174-2024-ПС | 1 экз. |
| Заглушка штуцера | _ | 2 шт. |
| Индивидуальная упаковка | _ | 1 шт. |
| Адаптер* | _ | 1 шт. |
| Низкочастотный датчик импульсов * | _ | 1 шт. |
| * Поставляется по заказу. | ||
приведены в разделе «Принцип работы» паспорта.
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.7.2);
ТУ 26.51.63-110-18780174-2024 Счетчики газа объемные диафрагменные
ГАЛАКТИКА. Технические условия.
