| Номер в госреестре | 93024-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ |
| Изготовитель | МНПО "Электрозавод", г. Москва (изготовлены в 1967-1987 гг.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения следующих модификаций:
- НТМИ-6-66 зав. № 367;
- НТМИ-10-66 зав. № 3125, 1167;
- НТМИ-10-66У3 зав. № 1716, 3107, 3480, 322, 5611, 5648, 3273, 5526, 1028.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

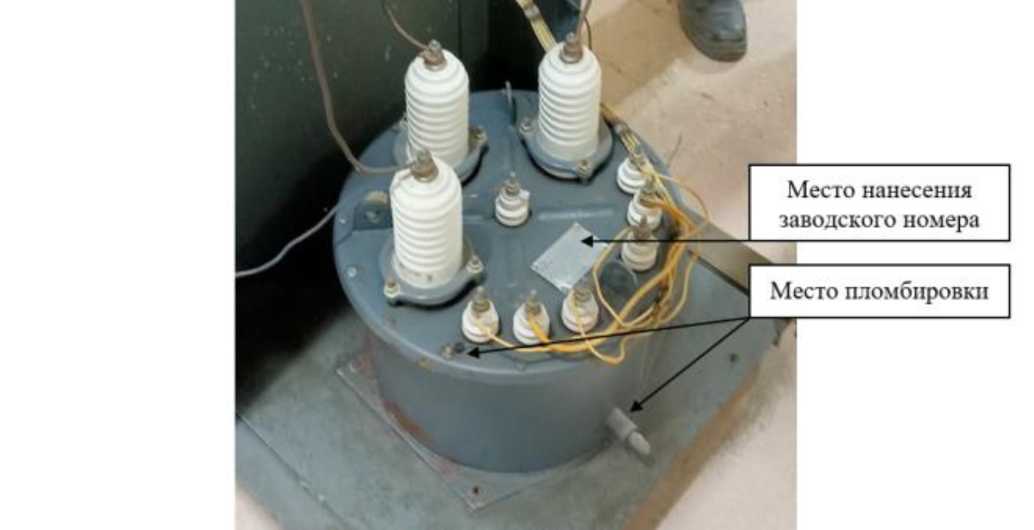

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформатора напряжения НТМИ-6-66
| Наименование характеристики | Значение для заводского номера |
| 367 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 6 |
| Номинальное напряжение вторичной обмотки Изном, В | 100 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 80 |
Таблица 1.2 - Метрологические характеристики трансформаторов напряжения НТМИ-10-66
| Наименование характеристики | Значение для заводских номеров |
| 3125,1167 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки Изном, В | 100 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 120 |
Таблица 1.3 - Метрологические характеристики трансформаторов напряжения НТМИ-10-66У3
| Наименование характеристики | Значение для заводских номеров |
| 1716, 3107, 3480, 322, 5611, 5648, 3273, 5526, 1028 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки Изном, В | 100 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-6-66; НТМИ-10-66; НТМИ-10-66У3 | 1 шт. |
| Паспорт | НТМИ-6-66; НТМИ-10-66; НТМИ-10-66У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 12 |
| Поверителей | 6 |
| Актуальность данных | 06.12.2024 |
