| Номер в госреестре | 93025-24 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | АСТЕК 4021 |
| Изготовитель | Общество с ограниченной ответственностью "Аналитические системы и технологии СОФТ" (ООО "АСТ СОФТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 28.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы АСТЕК 4021 (далее - анализаторы) предназначены для измерений массовой концентрации нефтепродуктов (углеводородов) в сточных, природных водах, оборотных водах и паровом конденсате технологических установок.
Принцип действия анализаторов - испарение нефтепродуктов (углеводородов) из воды с последующим измерением содержания углеводородов фотоионизационным детектором в газовой фазе. Проба воды поступает в блок подготовки анализатора, где происходит ее подогрев и термостатирование, а затем в систему испарения. В испарителе через пробу барботируется технологический воздух, который за счет диффузии насыщается определяемыми компонентами. Полученная газовая смесь подается в термостабилизированный блок измерения, включающий в себя фотоиони-зационный детектор и систему поддержания давления на основе эжектора. Сигнал детектора обрабатывается контроллером с последующим отображением показаний содержания определяемых компонентов на экране и выдачей внешних аналоговых и цифровых сигналов. Периодически в автоматическом режиме производится продувка линий анализатора технологическим воздухом для очистки этих линий и автоматической корректировки нулевого значения.
Анализаторы выпускаются в двух исполнениях:
- анализаторы в исполнении 1 относятся к взрывозащищенному электрооборудованию;
- анализаторы в исполнении 2 относятся к общепромышленному электрооборудованию, без требований к взрывозащите.
Анализаторы в исполнении 1 состоят из блока электроники, системы испарения и блока продувки. В исполнении 2 анализаторы состоят из блока электроники и системы испарения. Управление анализаторами осуществляется с панели управления, располагающейся на блоке электроники. Панель управления служит для ввода команд и контрольных параметров.
В комплект поставки анализатора включен градуировочный комплект АСТЕК-4021-ГК, использующийся для обеспечения циркуляции пробы в режиме отключения от линии технологического потока. Градуировочный комплект включает в себя: емкость пластиковую вместимостью 30 дм3, емкость (колбу) стеклянную вместимостью 1 дм3; мерник вместимостью 20 дм3 или 10 дм3 или весы (по спецификации); дозатор (объем дозирования подбирается в соответствии с диапазоном измерений конкретного анализатора, указанного в паспорте), циркуляционный насос, набор трубок, фитингов.

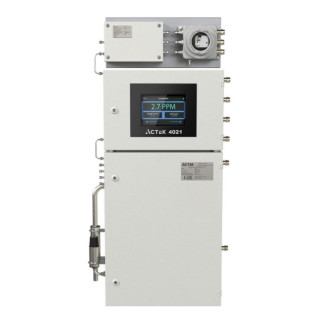

Пломбирование анализаторов не предусмотрено. Общий вид анализаторов представлен на рисунках 1-2.
Маркировочная табличка (далее - шильдик) расположена на корпусе системы испарения анализаторов. Шильдик содержит следующую информацию: маркировку взрывозащиты (для Исполнения 1), условия эксплуатации, заводской номер и год изготовления анализатора. Вид шильдиков представлен на рисунках 3-4.
Заводские номера имеют цифровой формат и наносятся методом лазерной гравировки на шильдик, как показано на рисунках 3 -4.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Блок продувки
Система испарения
Блок электроники
Место размещения шильдика на корпусе анализатора

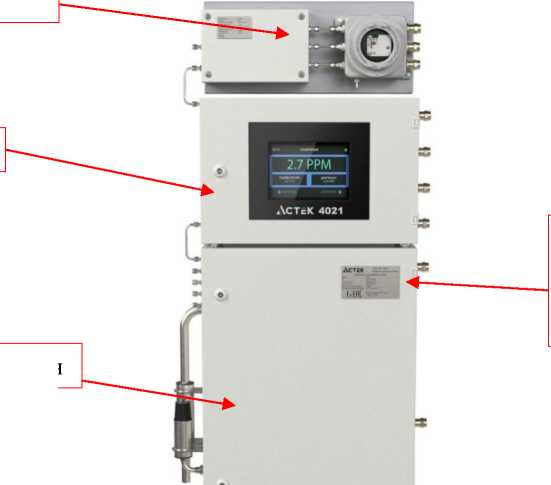

Рисунок 1 - Общий вид анализаторов в исполнении 1
Блок электроники
Система испарения
Место размещения шильдика на корпусе анализатора
Рисунок 2 - Общий вид анализаторов в исполнении 2
Место нанесения знака утверждения типа
| Анализатор АСТЕК 4021 | |
| Исполнение: | 1 |
| Маркировка взрывозащиты: | 1Ех pxb db НС Т4 Gb X |
| Степень защиты оболочки по ГОСТ 14254-2015: | IP 65 |
| Температура окружающей среды: | +5°С £ Та £ +50°С |
| Параметры электропитания: Рабочее напряжение, В: Частота, Гц: Потребляемая мощность, Вт: | 230123 50/60 2100 |
| Заводской номер: | 233601 |
| Год изготовления: | 2023 |
ООО "ПРОММАШ ТЕСТ"
ЕАЭС RU C-RU.XXXX.X.XXXXX/XX
Заводской номер анализатора
Рисунок 3 - Общий вид шильдика анализатора Исполнения 1
Место нанесения
знака утверждения типа
| Анализатор АСТЕК 4021 | |
| Исполнение: | 2 |
| Степень защиты оболочки по ГОСТ 14254-2015: | IP 65 |
| Температура окружающей среды: | +5°С < Та <+50°С |
| Параметры электропитания: Рабочее напряжение, В: Частота, Гц: Потребляемая мощность, Вт: | 230+23 50/60 2100 _______ |
| Заводской номер: | 233601 |
| Год изготовления: | 2023 |
Заводской номер анализатора
Рисунок 4 - Общий вид шильдика анализатора Исполнения 2
Анализаторы оснащены встроенным программным обеспечением (далее - ПО). Встроенное ПО разработано изготовителем и предназначено для управления процессом измерений, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа.
Встроенное ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при включении анализатора и по запросу пользователя через меню анализатора путем вывода на экран версии ПО.
Влияние встроенного ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи. Защита встроенного программного обеспечения анализатора от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование | Astek_4021.hex |
| Номер версии (идентификационный номер) ПО * | Astek_4021.X.Y |
| Цифровой идентификатор | - |
| * Примечание - Номер версии записывается в виде Astek_4021.X.Y, где Astek_4021 указывает на метрологически значимую часть, а X и Y (арабская цифра от 0 до 9) описывают модификации, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | |
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации нефтепродуктов в воде1), мг/дм3 | от 0 до 100 |
| Пределы допускаемой приведенной погрешности анализатора2) 3), % | ±10 |
| Диапазон показаний: | |
| - массовой концентрации нефтепродуктов в воде, мг/дм3 - массовой доли нефтепродуктов в воде, млн-1 4) | от 0 до 10 000 от 0 до 10 000 |
| 1) Верхняя граница диапазона задается при изготовлении анализатора по заказу потребителя в пределах от 5 до 100 мг/дм3 и указывается в паспорте анализатора; 2) Определены с применением стандартного образца состава раствора нефтепродуктов (углеводородов) в четыреххлористом углероде ГСО 7284-96; 3) Нормирующим значением является верхняя граница диапазона измерений; 4) На дисплее отображаются как «ppm». | |
Таблица 3 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение | ||
| Исполнение 1 | Исполнение 2 | ||
| Параметры электрического питания: | |||
| - напряжение переменного тока от сети переменного тока частотой 50/60 Гц, В | 230±23 | ||
| Потребляемая электрическая мощность, Вт, не более | 2100 | ||
| Габаритные размеры, мм, не более | |||
| Блок электроники - высота | 400 | ||
| - ширина - глубина | 600 210 | ||
| Система испарения - высота | 1000 | ||
| - ширина - глубина | 600 210 | ||
| Блок продувки - высота | 200 | - | |
| - ширина - глубина | 600 210 | -- | |
| Наименование характеристики | Значение | |
| Исполнение 1 | Исполнение 2 | |
| Масса, кг, не более | ||
| - блок электроники | 20 | |
| - система испарения | 50 | |
| - блок продувки | 10 | - |
| Диапазон поддержания температуры пробы в системе испарения, оС | от 59,5 до 60,5 | |
| Диапазон поддержания давления в блоке измерения, кПа | от 100,0 до 102,0 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +5 до +50 | |
| - относительная влажность воздуха, %, не более | 80 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка до отказа, ч | 30 000 | |
| Маркировка взрывозащиты* | 1Ex pxb db IIC T4 Gb X | - |
| * В соответствии с требованиями Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011 | ||
наносится на шильдик анализатора методом лазерной гравировки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество | Примечание |
| Анализатор | АСТЕК 4021 | 1 шт. | - |
| Градуировочный комплект | АСТЕК-4021-ГК | 1 шт. | - |
| Руководство по эксплуатации | ACTC4O21.1.OOOO.OO.ROO РЭ | 1 экз. | - |
| Паспорт | ACTC4O21.1.OOOO.OO.ROO ПС | 1 экз. | - |
приведены в документе ACTC4O21.1.OOOO.OO.ROO РЭ «Анализатор АСТЕК 4021. Руководство по эксплуатации», в разделе «Пуск анализатора».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1.5 «В поверхностных и подземных водах», п. 3.1.7 «В сточных водах»);
ТУ 26.51.53-002-59657592-2023 «Анализатор АСТЕК 4021. Технические условия».
