| Номер в госреестре | 93026-24 |
| Наименование СИ | Машины зубоизмерительные |
| Обозначение типа СИ | МСЗ |
| Изготовитель | Общество с ограниченной ответственностью "КИБЕРФИЗИЧЕСКИЕ СИСТЕМЫ И ИСКУССТВЕННЫЙ ИНТЕЛЛЕКТ" (ООО "КСИЛЛЕКТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 28.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины зубоизмерительные МСЗ (далее - ЗИМ) предназначены для измерений параметров зубчатых колес, в том числе эвольвентных.
Принцип действия ЗИМ основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объеме приборов с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения.
ЗИМ состоят из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.
Перед началом измерений можно задать класс точности зубчатого колеса. При этом допускаемые отклонения параметров определяются автоматически. Результаты измерений отображаются непосредственно в линейных величинах.
ЗИМ выпускаются в следующих исполнениях, которые отличаются диапазонами измерений, метрологическими характеристиками, габаритными размерами, массой: МСЗ 400, МСЗ 700, МСЗ 1100, МСЗ 1102, МСЗ 1600.
Общий вид ЗИМ и маркировочной наклейки представлен на рисунках 1-2.
Пломбирование ЗИМ от несанкционированного доступа не предусмотрено. Нанесение знака поверки на ЗИМ не предусмотрено.
Заводской номер и знак утверждения типа методом печати в числовом формате указывается на маркировочной наклейке, расположенной на задней стороне гранитной станины.
Место расположения заводского номера и знака утверждения типа средства измерений

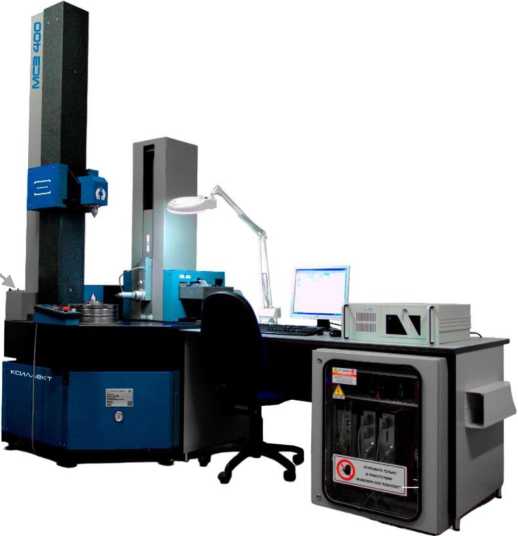

а) МСЗ 400
Место расположения заводского номера и знака утверждения типа средства измерений

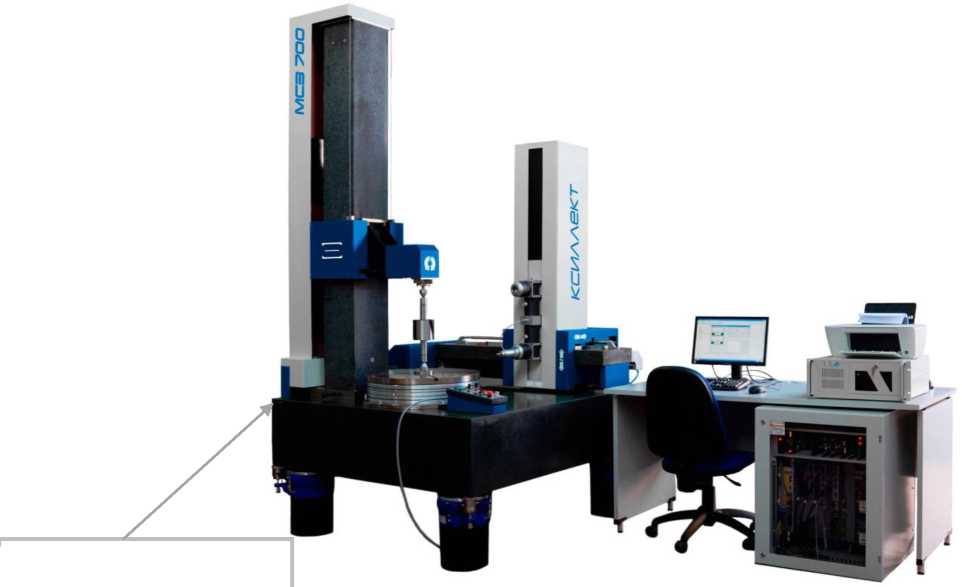

б) МСЗ 700
Место расположения заводского номера и знака утверждения типа средства измерений

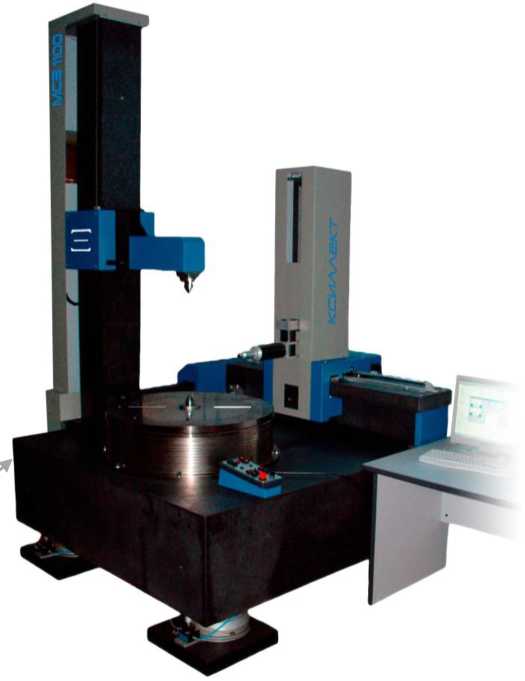

в) МСЗ 1100, МСЗ 1102 и МСЗ 1600

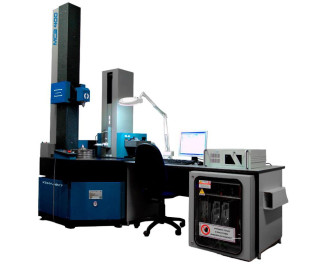

Рисунок 1- общий вид машин зубоизмерительных МСЗ (а,б,в)

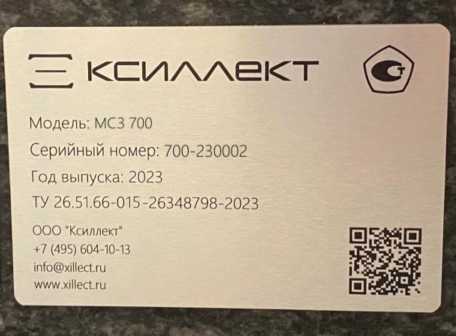

Рисунок 2 - Вид маркировочной наклейки
Программное обеспечение (далее - ПО) GEARSOFT представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение (далее - ПО) МС-ДМИС представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
ПО функционирует в среде Windows и устанавливается на компьютер.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | GEARSOFT | МС-ДМИС |
| Номер версии (идентификационный номер) ПО | 193.5.17 и выше | 1.0 и выше |
| Цифровой идентификатор ПО | - | |
За метрологически значимое принимается все ПО.
ПО защищено от преднамеренных изменений с помощью пароля и авторизации пользователей.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы,
они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО системы соответствует уровню «средний» в соответствии с Р 50.2.0772014.
Таблица 2. Метрологические характеристики машин зубоизмерительных МСЗ
| Модификация | МСЗ 400 | МСЗ 700 | МСЗ 1100 | МСЗ 1600 |
| Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa, *мкм | ±3,0 | |||
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fp, *мкм | ±5,0 | |||
| Примечание: * обеспечивается при температуре от +18 до +24 и относительной влажности не более 60% | ||||
Таблица 3. - Технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
| Модификация | МСЗ 400 | МСЗ 700 | МСЗ 1100 | МСЗ 1600 | |
| Диапазон расстояний между центрами, мм | от 5 до 700* | от 5 до 1000* | от 5 до 1400* | от 5 до 2000 | |
| Наибольший диаметр измеряемого зубчатого колеса, мм | 400 | 700 | 1100 | 1600 | |
| Модуль зубчатого колеса, мм | от 0,4 до 12,0 | ||||
| Угол/направление профиля зуба, ° | от 0 до 90 | ||||
| Максимальная масса измеряемой детали, кг, не более | 200 | 500 | 1100 | 1500 | |
| Габаритные размеры, мм, не более длина ширина высота | 2800 1350 2000 | 3100 1700 2500 | 3200 2200 2800 | 4050 2815 3555 | |
| Масса, кг, не более | 2600 | 3000 | 4000 | 5000 | |
| Диапазон напряжения питания переменного тока, В | 380±10% | ||||
| Номинальная частота напряжения питания переменного тока, Гц | 50 | ||||
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С | от +15 до +35 | ||||
| - диапазон относительной влажности окружающего воздуха, %, не более | 60 | ||||
| Допускаемое изменение температуры в течение 1 ч, °С, не более | 1,0 | ||||
| Допускаемое изменение температуры в течение 24 ч, °С, не более | 2,0 | ||||
| Расход воздуха при измерении, нл/мин | 150 | ||||
| Требуемое давление сжатого воздуха, МПа | 0,6 | ||||
| Примечание: *возможно опциональное увеличение межцентрового расстояния до 2000 мм | |||||
наносится на титульный лист руководства по эксплуатации типографским способом и на ЗИМ методом наклейки.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Машина зубоизмерительная | МСЗ | 1 шт. |
| Калибровочная сфера | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Технические условия | ТУ 26.51.66-015-26348798-2023 | 1 экз. |
Методы измерений изложены в разделе Использование по назначению Руководства по эксплуатации.
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
Технические условия ТУ 26.51.66-015-26348798-2023 «Машины
зубоизмерительные МСЗ. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
