| Номер в госреестре | 93028-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), г. Запорожье |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
К трансформаторам напряжения данного типа относится трансформаторы напряжения НКФ-110-57 У1 с заводскими номерами Р-23566, Р-23590, Р-23606.
Таблички с заводскими номерами (шильды), идентифицирующие каждый экземпляр средства измерений, в числовом формате, состоящие из арабских цифр, прикреплены с помощью заклепывания и расположены на основании трансформаторов, заводские номера нанесены методом тиснения.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено.

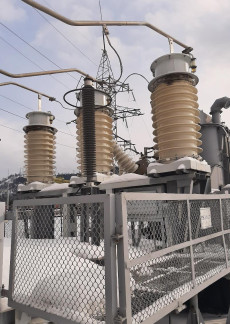

Общий вид трансформаторов напряжения НКФ-110-57 У1 с указанием места пломбировки и места нанесения заводского номера представлен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-57 У1 с указанием места пломбировки и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное значение первичной обмотки, В | 110000/^3 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100/^3 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100 | ||
| Класс точности основной вторичной обмотки | 0,5 | 1,0 | 3 |
| Номинальная мощность основной вторичной обмотки, В • А | 400 | 600 | 1200 |
| Предельная мощность, В • А | 2500 | ||
| Номинальная частота, Г ц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 262800 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-110-57 У1 | 1 шт. |
| Паспорт | ВЛИЕ.671243.003 ПС | 1 экз. |
приведены в разделе «Основные технические данные» паспорта трансформатора напряжения.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/ V3 до 750/ V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 15.11.2024 |
