| Номер в госреестре | 93030-24 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | EUROTANK |
| Изготовитель | Eurotank OY, Финляндия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны EUROTANK (далее - ППЦ) предназначены для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.
ППЦ представляют собой сварную емкость, имеющую в поперечном сечении чемоданообразную форму постоянного сечения, состоящей из обечайки и днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции. Для гашения гидравлических ударов во время движения, внутри секций установлены волнорезы. Каждая секция является транспортной мерой полной вместимости.
Принцип действия ППЦ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждой секции цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр нанесен ударным методом на маркировочную табличку ППЦ, установленную на раме ППЦ.
К полуприцепам-цистернам данного типа относятся полуприцепы-цистерны с заводскими номерами YF912V24S55049511, YF912V24S65049539, YF912V24S85049687.
Общий вид ППЦ с указанием места нанесения заводского номера приведен на рисунках 1-3.

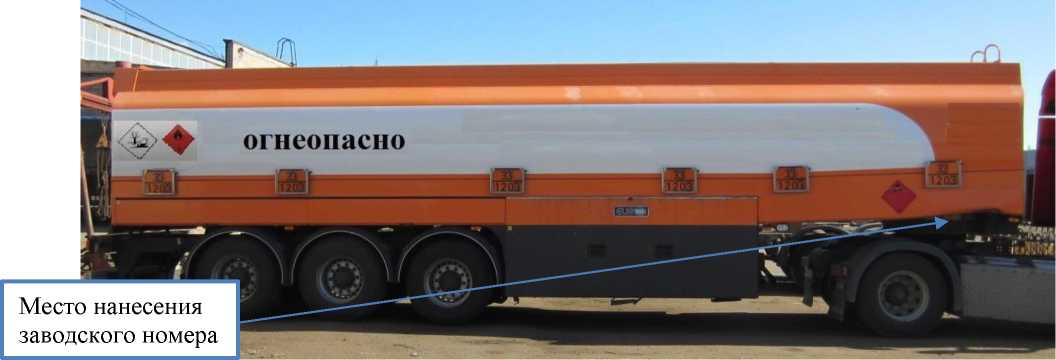

Рисунок 1 - Общий вид полуприцепа-цистерны EUROTANK зав. № YF912V24S55049511 с указанием места нанесения заводского номера

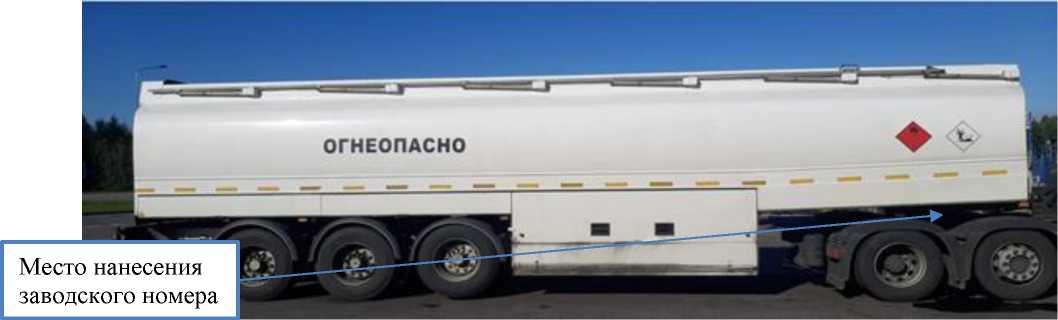

Рисунок 2 - Общий вид полуприцепа-цистерны EUROTANK зав. № YF912V24S65049539 с указанием места нанесения заводского номера

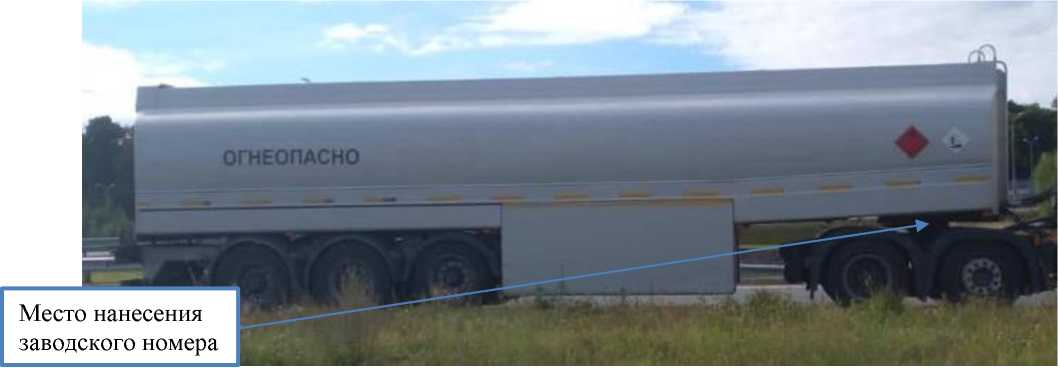

Рисунок 3 - Общий вид полуприцепа-цистерны EUROTANK зав. № YF912V24S85049687 с указанием места нанесения заводского номера
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | YF912V24S55049511 | YF912V24S65049539 | YF912V24S85049687 |
| Номинальная ____ ___ _ 3 вместимость, дм | 39000 | ||
| Количество секций, шт. | 5 | 6 | 6 |
| Номинальная вместимость секций, 3 дм3 1 секция 2 секция 3 секция 4 секция 5 секция 6 секция | 6000 7000 13000 7000 6000 - | 6000 7000 3000 10000 7000 6000 | 6000 7000 3000 10000 7000 6000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 | ||
| Условия эксплуатации: - температура окружающего воздуха, °C | от -40 до +45 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | EUROTANK | 1 шт. |
| Запасные части, инструменты и принадлежности | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 8 паспорта
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
