| Номер в госреестре | 93038-24 |
| Наименование СИ | Спектрометр инфракрасный с преобразованием Фурье |
| Обозначение типа СИ | PROXILAB ATP8900+ |
| Изготовитель | "Optosky (Xiamen) Photonics Inc.", Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометр инфракрасный с преобразованием Фурье PROXILAB ATP8900+ (далее -спектрометр) предназначен для измерений оптических спектров пропускания, нарушенного полного внутреннего отражения в инфракрасном (далее - ИК) диапазоне, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области.
Принцип действия спектрометра основан на получении колебательного спектра исследуемого соединения. Поток излучения от высокотемпературного ИК-источника из карбида кремния проходит через интерферометрическую часть. В интерферометре используются светоделитель из бромида калия (KBr). На выходе из интерферометра детектор спектрометра регистрирует референтную интерферограмму пустого канала (без образца). С помощью Фурье-преобразования интерферограмма преобразуется в референтный инфракрасный спектр. Спектр образца формируется путем деления спектра канала с образцом на референтный спектр. В спектрометре используется пироэлектрический детектор на основе дейтерированного триглицеринсульфата (DTGS).
Конструктивно спектрометр выполнен в виде настольного прибора, состоящего из силовой части, интерферометрической части и оптического резонатора (лазера), кюветного отделения, интегрированных в корпус. Спектрометр функционирует под управлением программного обеспечения при помощи персонального компьютера.
Спектрометр имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет буквенно-цифровой формат и нанесен типографским способом на информационную табличку (шильд), которая нанесена на спектрометр в виде наклейки.
Корпус спектрометра изготовлен из пластмассы и металлических сплавов, цвет корпуса окрашен в серый цвет.
Нанесение знака поверки на спектрометр не предусмотрено.

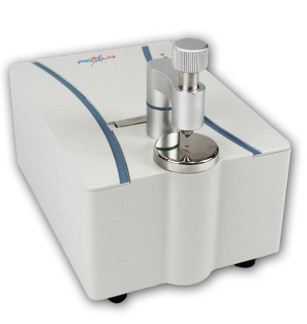

Общий вид спектрометра, место нанесения серийного номера на спектрометр и информационная табличка (шильд) спектрометра представлены на рисунке 1.
К данному типу средств измерений относится спектрометр с серийным номером MSN230030.

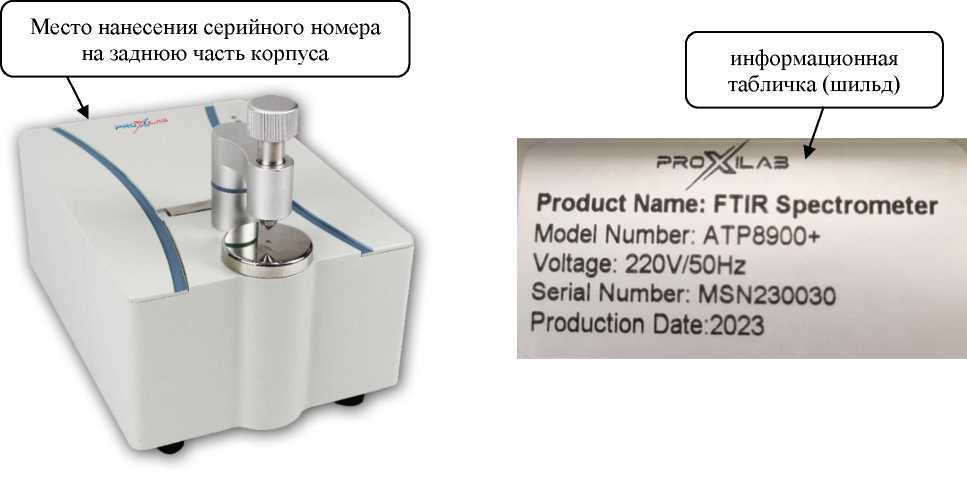

Рисунок 1 - Общий вид спектрометра, обозначение места нанесения серийного номера на спектрометр, информационная табличка (шильд) спектрометра
Пломбирование спектрометра не предусмотрено. Конструкция спектрометра обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометр оснащен программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fourier Transform Infrared Spectroscopy Analysis Software |
| Номер версии ПО (идентификационный номер ПО) | 2022V0828 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений волновых чисел, см-1 | от 4000 до 500 |
| Пределы допускаемой абсолютной погрешности измерений волновых чисел, -1 см 1 | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Диапазон показаний волновых чисел, см-1 | от 5000 до 500 |
| Спектральное разрешение, см-1 | 1; 2; 4; 8; 16 |
| Отношение сигнал/шум (время сканирования образца 60 с, разрешение 4 см-1), не менее | 3300:1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 260 220 310 |
| Масса, кг, не более | 7 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, не более | от +15 до +25 60 |
наносится на титульный лист руководства пользователя типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр инфракрасный с преобразованием Фурье | PROXILAB ATP8900+ | 1 шт. |
| Блок питания спектрометра | БП | 1 шт. |
| USB-носитель с программным обеспечением и спектральными библиотеками | ПО | 1 шт. |
| Модуль нарушенного полного внутреннего отражения | НПВО | 1 шт. |
| Руководство пользователя | РП | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в руководстве пользователя «Спектрометр инфракрасный с преобразованием Фурье ATP8900+. Руководство пользователя», в разделах «Модуль пропускания», «Модуль нарушенного полного внутреннего отражения», «Количественный анализ».
Применение спектрометра в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта Российской Федерации от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длины волн в диапазоне от 0,2 до 50 мкм».
