Пикнометры металлические напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
К пикнометрам данного типа относятся пикнометры металлические напорные с заводскими номерами 093414, 103414, 113414, 133414.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами шарового типа и аварийным клапаном сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Конструктивной особенностью шаровых кранов пикнометров является отсутствие свободных полостей в уплотнениях, что исключает возможность накопления остатков исследуемых жидкостей внутри корпусов кранов. Головки кранов пикнометров имеют шестигранную форму. Корпусы кранов пикнометров имеют входные патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкость углеводородного состава, не агрессивная к материалу пикнометра и уплотнений запорных кранов.
Краны пикнометров имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок, а также для соединения двух пикнометров между собой.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на тело пикнометра (рисунок 1) методом лазерной гравировки.

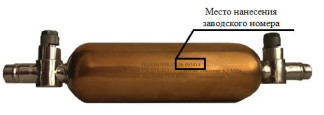

Общий вид пикнометров показан на рисунке 1.
Пломбирование пикнометров не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики пикнометров
| Наименование характеристики | Значение |
| Номинальный внутренний объем пикнометра, см3 | 500±50 1) |
| Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 | ±0,025 |
| Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3-оС4, не более | 0,025 |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 •МПа-1, не более | 0,05 |
| Диапазон измерений плотности жидкости при применении пикнометров в составе пикнометрической установки, кг/м3 | от 650 до 1100 2) |
| Пределы абсолютной погрешности измерений плотности жидкости при применении пикнометров3) в составе пикнометрической установки, кг/м3, не более | ± 0,1 4) |
| 1) действительные значения объема для каждого экземпляра приведены в паспортах на пикнометры. 2) верхняя граница диапазона измерений плотности пикнометрами не ограничена и зависит от НПВ весов, входящих в состав пикнометрической установки; 3) при условии применения для измерений плотности двух пикнометров одновременно; 4) при условии определения: - массы пикнометра с пределами абсолютной погрешности ± 50 мг; - температуры исследуемой жидкости с пределами абсолютной погрешности ± 0,1 °С; - давления исследуемой жидкости с пределами приведенной погрешности ± 0,1 % | |
Таблица_2_-_Основные_технические_характеристики_пикнометров
| Наименование характеристики | Значение |
| Габаритные размеры пикнометра, мм, не более: - диаметр - длина | 72 383 |
| Масса пустого пикнометра, г, не более | 4000 * |
| Условия эксплуатации: | |
| - рабочее давление исследуемой жидкости, МПа, не более | 6,3 |
| - температура жидкости, °С | от 0 до +70 |
| - температура окружающей среды при отборе пробы жидкости в пикнометры, °С | от -25 до +50 |
| - относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, %, не более | 99 |
| * действительные значения массы для каждого экземпляра приведены в паспортах на пикнометры | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы пикнометра, лет, не менее | 10 |
| Наработка до отказа, ч, не менее | 30000 |
наносится на титульный лист руководства по эксплуатации и техническому обслуживанию типографским способом.
Таблица 4 - Комплектность пикнометров
| Наименование | Обозначение | Количество |
| Пикнометр металлический напорный | - | 4 шт. (заводские номера 093414, 103414, 113414, 133414) |
| Комплект запасных частей | - | 4 шт. |
| Руководство по эксплуатации и техническому обслуживанию | - | 1 экз. |
| Паспорт | - | 4 экз. |
приведены в разделе 6 «Проведение измерений» руководства по эксплуатации и техническому обслуживанию «Пикнометры металлические напорные».
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.
