| Номер в госреестре | 93044-24 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | PGC-3000 |
| Изготовитель | Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 28.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые PGC-3000 (далее по тексту - хроматографы) предназначены для качественного и количественного анализа газообразных проб для различных объектов природного и промышленного происхождения.
Принцип действия хроматографов основан на разделении с последующим детектированием компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем.
Хроматографы представляют собой стационарные приборы, которые состоят из следующих блоков:
- основной блок, включающий в себя термостат с детекторами и колонками;
- блок ввода проб - клапан для отбора проб и отсечной клапан колонки -мембранные клапаны, поворотные клапаны и клапаны для впрыска жидкости с подогревом;
- блок регулировки источника газа - до шести электронных регуляторов давления или трех механических регулятора давления;
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «UniExpress» (далее по тексту ПО). Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером.
В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены двумя детекторами любой комбинации из следующих типов:
- микродетектор по теплопроводности (мДТП);
- детектор по теплопроводности (ДТП);
- пламенно-ионизационный детектор (ПИД);
- пламенно-фотометрический детектор (ПФД).
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на табличку, приклеиваемую к боковой стенке хроматографа. Место нанесения заводского номера представлено на рисунках 1-2. Общий вид хроматографов представлен на рисунке 1.
«А Ж Ж I

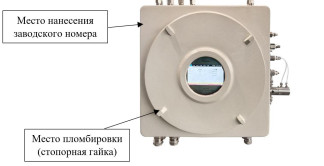

Рисунок 1 - Общий вид и место нанесения заводского номера хроматографа газового PGC-3000
Рисунок 2 - Идентификационная табличка хроматографов
Пломбирование хроматографа производится при помощи стопорной гайки, фиксирующей верхнюю крышку прибора и предотвращающей несанкционированный доступ к внутренним компонентам хроматографа. Место пломбировки (стопорной гайки) указано на рисунке 1.
Нанесение знака поверки на хроматограф не предусмотрено.
ПО, входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику хроматографа.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | UniExpress |
| Номер версии (идентификационный номер) ПО, не ниже | 5.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования (обнаружения), не более: - ПИД, г/с (метан) - мДТП, г/см3 (пропан) - ДТП, г/см3 (пропан) - ПФД, г/с (сероводород) | 1,79^10-12 1,03 •Ю"9 1,03 •io-9 3,1240-12 |
| Пределы относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % | ±1 |
| Предел относительного среднеквадратичного отклонения (СКО) выходных сигналов, %: - по площади пика - по времени удерживания | 1,0 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | от 207 до 253 50 |
| Потребляемая полная мощность, Вт, не более | 300 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Габаритные размеры (высотахглубинахширина), мм, не более | 570x266x520 |
| Масса, кг, не более | 75 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +55 95 |
| Температура рабочей среды, °С | от 0 до +120 |
| Давление рабочей среды, кПа - минимальное - максимальное | 14 207 |
| Выходные сигналы | 4-20 мА RS-485 RS-232 TCP-IP Modbus RTU |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Степень защиты корпуса ГОСТ 14254-2015 | IP66 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Хроматограф газовый PGC-30001) | - | 1 |
| Руководство по эксплуатации | 3.2 2021.5 | 1 |
| 1) Комплект поставки формируется в соответствии с заказом | ||
приведены в разделе 4 «Введение в систему программного обеспечения», разделе 5 «Метод и последовательность» документа «Хроматографы газовые PGC-3000. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия Asicotech (JiangSu) Scientific Instrument Co., Ltd, Китай.
