| Номер в госреестре | 93048-24 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | НЕВА |
| Изготовитель | Общество с ограниченной ответственностью "Эдельвейс" (ООО "Эдельвейс"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 28.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные НЕВА предназначены для статического измерения массы товаров.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (принтер, компьютер).
Конструктивно весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и терминал, имеющий дисплей и клавиатуру, и грузоприемного устройства (далее - ГПУ).
Весы изготавливаются настольными или напольными.
Весы выпускаются в конструктивных исполнениях, обозначаемых индексами:
индекс 101 - в настольном исполнении с односторонним дисплеем массы и с 4 функциональными кнопками;
индекс 102 - в настольном исполнении с двухсторонним дисплеем массы и с 4 функциональными кнопками;
индекс 111- в настольном исполнении с внешним выносным односторонним дисплеем массы и с 4 функциональными кнопками;
индекс 121 - в настольном исполнении с односторонним дисплеем массы и с 6 функциональными кнопками;
индекс 201 - в настольном исполнении с двухсторонним дисплеем массы, цены и стоимости с клавиатурой 24 кнопки, включая 7 кнопок памяти товаров;
индекс 202 - в настольном исполнении с двухсторонним дисплеем массы, цены и стоимости с клавиатурой 24 кнопки, включая 8 кнопок памяти товаров;
индекс 203 - в настольном исполнении с двухсторонним дисплеем массы, цены и стоимости с клавиатурой 24 кнопки, включая 4 кнопки памяти товаров;
индекс 204 - в настольном исполнении с двухсторонним дисплеем массы, цены и стоимости с клавиатурой 24 кнопки, включая 6 кнопок памяти товаров;
индекс 205 - в настольном исполнении с двухсторонним дисплеем массы, цены и стоимости с клавиатурой 25 кнопок, включая 6 кнопок памяти товаров;
индекс 206 - в настольном исполнении с двухсторонним дисплеем массы, цены и стоимости с клавиатурой 20 кнопок;
индекс 207 в настольном исполнении с двухсторонним дисплеем массы, цены и стоимости с клавиатурой 18 кнопок;
индекс 301 - в напольном исполнении с односторонним дисплеем массы и с 6 функциональными кнопками;
индекс 301Т - в напольном исполнении с односторонним дисплеем массы, цены и стоимости с клавиатурой 24 кнопки, включая 7 кнопок памяти товаров.
Весы изготавливаются со светодиодными дисплеями или с жидкокристаллическими дисплеями (индекс -ЖК)
Весы выпускаются в трех модификациях: НВ-25-1.5; НВ-250-10.50; НВ-500-20.100, отличающихся значениями максимальной нагрузки (Max) и поверочного интервала (е) двухинтервальными и в 13 конструктивных исполнениях, обозначаемых индексами.
Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011:
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- автоматическое устройство установки на нуль (п. Т.2.7.2.3);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирования (выборки массы тары) (п. Т.2.7.4);
- устройство предварительного задания массы тары (п. Т.2.7.5).
В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):
- счетный режим;
- суммирование;
- статистическая обработка.
- устройство сигнализации о перегрузке (звуковой и визуальной).
Питание весов осуществляется от сети переменного тока или от встраиваемых пе-перезаряжаемых батарей.
На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя (формат - цифровой, способ нанесения - типографский);
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max ..);
- значение минимальной нагрузки (Min ...);
- значение поверочного деления (e = ..) и действительной цены деления (d);
- значение максимальной выборки массы тары (Т = - ..);
- знак утверждения типа средства измерений;
- параметры электрического питания;
- год изготовления.
Общий вид конструктивных исполнений весов показан на рисунках 1-4, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки - на рисунке 5, место нанесения маркировочной таблички и маркировочная табличка на рисунке 6.
с встроенным дисплеем
с внешним выносным дисплеем

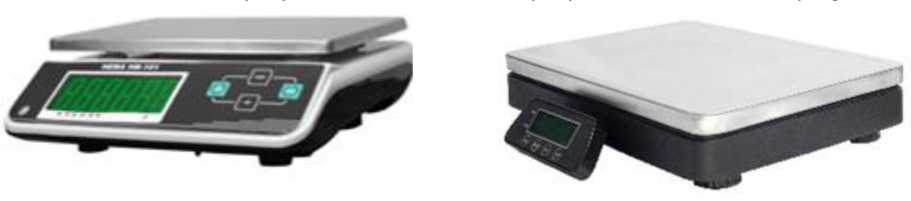

Рисунок 1 — Весы настольного исполнения
Рисунок 2 — Весы настольного исполнения с вторичным дисплеем.
Рисунок 3 — Весы настольного исполнения с вторичным дисплеем на стойке.
Рисунок 4 - Весы напольного исполнения с первичным дисплеем на стойке
Место пломбирования
Место пломбирования б) напольные весы
а) настольные весов

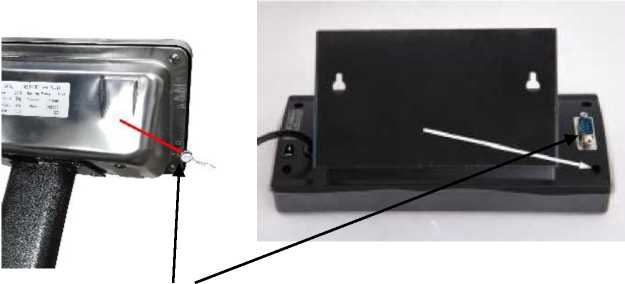

Рисунок 5 — Схема пломбирования весов от несанкционированного доступа и обозначение мест нанесения знака поверки
Место нанесения маркировочной таблички
Место нанесения
заводского номера
Место нанесения знака утверждения типа СИ

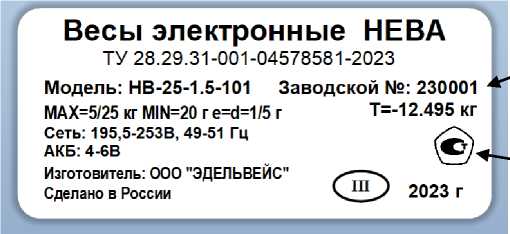

Рисунок 6 — Общий вид маркировочной таблички, место нанесения маркировочной таблички
Обозначение весов для заказа имеет вид:
Весы электронные Нева [Х] [1] - [2] [3], где Нева - обозначение типа весов;
[Х] - значение Мах весов, кг: 25; 250; 500;
[1] - значение (e) весов, г: 1.5: 10.50: 20.100;
[2] - индекс конструктивного исполнения:
101;102; 111;121; 201;202; 203; 204; 205; 206; 207; 301; 301Т;
[3] - при наличии индекс размера ГПУ весов: Д1, Д2, Д3, Д4..
Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которым возможен только на заводе-изготовителе и в сервисном центре, и защищены пломбой, как показано на рисунке 2
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала. Защита от преднамеренных изменений ПО обеспечивается одноразовой зашивкой ПО в память, интегрированную в кристалл микропроцессора. Защита от несанкционированного изменения метрологических параметров осуществляется с помощью входа в режим калибровки через ввод пароля, а также неизменяемого счетчика количества калибровок.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО, приведены в таблице 1.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НЕВА |
| Номер версии (идентификационный номер) ПО | dC-x.yz |
| Цифровой идентификатор ПО | __* |
| где x,y и z принимают значения от 1 до 9 и не относятся к метрологически значимой части ПО * данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс | |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий
Класс точности по ГОСТ OIML R 76-1-2011..................................................средний (III)
Число поверочных интервалов n = Max/e....................................................................................5000
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (D), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) в зависимости от модификаций весов и конструктивного исполнения приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Обозначение весов | Мах, кг | Min, кг | e=d, г | m, кг | mpe, г |
| НВ-25-1.5 - [2] [3] | 5 | 0,02 | 1 | от 0,02 до 0,5 включ. | ±0,5 |
| св. 0,5 до 2,0 включ. | ±1 | ||||
| св. 2,0 до 5 включ.. | ±1,5 | ||||
| 25 | 5 | св. 5 до 10 включ. | ±5 | ||
| св. 10 до 25 включ. | ±7,5 | ||||
| НВ-250-10.50-- [2] [3] | 50 | 0,2 | 10 | от 0,2 до 5 включ. | ±5 |
| св. 5 до 20 включ. | ±10 | ||||
| св. 20 до 50 включ. | ±15 | ||||
| 250 | 50 | св. 50 до 100 включ. | ±50 | ||
| св. 100 до 250 включ. | ±75 | ||||
| НВ-500-20.100-- [2] [3] | 100 | 0,4 | 20 | от 0,4 до 10 включ. | ±10 |
| св. 10 до 40 включ.. | ±20 | ||||
| св. 40 до 100 включ. | ±30 | ||||
| 500 | 100 | св. 100 до 200 включ. | ±100 | ||
| св. 200 до 500 включ. | ±150 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Основные метрологические и технические характеристики весов приведены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25 е |
| Показания индикации массы, кг, не более | Мах +9 е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки нуля, % от Max, не более | 20 |
| Диапазон рабочих температур, °С | От - 10 до +40 |
| Параметры электрического питания: - от сети переменного тока (через адаптер электропитания): - напряжением, В - частотой, Гц - от встраиваемой аккумуляторной батареи напряжением, В | от 195,5 до 253 от 49 до 51 от 4 до 6 |
| Потребляемая мощность, В-А, не более | 100 |
Значения габаритных размеров и массы весов в зависимости от конструктивного исполнения, представлены в таблице 4, а размеры ГПУ в таблице 5.
Таблица 4 - Габаритные размеры и масса весов
| Индекс конструктивного исполнения весов | Габаритные размеры весов, (Д х Ш х В) мм, не более | Масса весов, кг, не более |
| 101, 102, 111, 121 | 420х380х200 | 6 |
| 201, 202, 203, 204, 205, 206, 207 | 420х380х600 | 7 |
| 300х550х1050 | 8 | |
| 400х650х1050 | 12 | |
| 301, 301Т | 450х750х1050 | 18 |
| 400х650х1050 | 12 | |
| 450х750х1050 | 18 | |
| 600х950х1050 | 25 |
Таблица 5 - Размеры ГПУ весов с индексами 300 и 301Т
| Индекс конструктивного исполнения весов | Индекс конструктивного исполнения ГПУ весов | Габаритные размеры ГПУ весов, (Д х Ш) мм, не более |
| 301, 301T | Д1 | 300 х 400 |
| Д2 | 400 х 500 | |
| Д3 | 450 х 600 | |
| Д4 | 600 х 800 |
наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, закрепленную на корпусе весов.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные | НЕВА | 1 |
| Руководство по эксплуатации | НВ01.001 РЭ | 1 |
приведены в Руководстве по эксплуатации в разделе 1 «Назначение изделия».
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-001-04578581-2023 Весы электронные Нева. Технические условия.
