| Номер в госреестре | 93062-24 |
| Наименование СИ | Приборы для измерений параметров контура и шероховатости поверхности |
| Обозначение типа СИ | MEZORIX CONTURIX |
| Изготовитель | Shaanxi Wale M&E Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 29.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX (далее по тексту - приборы MEZORIX CONTURIX) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и углов.
Принцип действия приборов MEZORIX CONTURIX основан на ощупывании неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы MEZORIX CONTURIX выпускаются следующих модификаций MEZORIX CONTURIX SP1, MEZORIX CONTURIX SP2, MEZORIX CONTURIX SP3, MEZORIX
CONTURIX SR1, MEZORIX CONTURIX SR2, MEZORIX CONTURIX SR3, MEZORIX
CONTURIX SPR1, MEZORIX CONTURIX SPR2, MEZORIX CONTURIX SPR3, MEZORIX
CONTURIX FX8, MEZORIX CONTURIX FX10, которые различаются визуально, метрологическими и техническими характеристиками, а также набором измеряемых
параметров.
Приборы MEZORIX CONTURIX состоят из блока привода, датчика (двух датчиков для модификаций MEZORIX CONTURIX SPR1, MEZORIX CONTURIX SPR2, MEZORIX CONTURIX SPR3), колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК). В зависимости от типоразмера форма блоков и корпус могут иметь незначительные отличия.
На гранитном столе смонтирована колонна с вертикальной направляющей (ось Z), на которой установлен(ы) привод(ы) с горизонтальной направляющей (ось Х), на которую в свою очередь, крепится датчик с закрепленным на нем щупом (ось Z1) или консолью со щупом. Управление перемещениями осуществляется при помощи джойстика.
Приборы MEZORIX CONTURIX модификаций MEZORIX CONTURIX SR1, MEZORIX CONTURIX SR2, MEZORIX CONTURIX SR3 оснащаются датчиком для измерений параметров шероховатости поверхности, приборы MEZORIX CONTURIX модификаций MEZORIX CONTURIX SP1, MEZORIX CONTURIX SP2, MEZORIX CONTURIX SP3 оснащаются датчиком для измерений параметров контура, приборы MEZORIX CONTURIX модификаций MEZORIX CONTURIX SPR1, MEZORIX CONTURIX SPR2, MEZORIX CONTURIX SPR3 оснащаются сменными датчиками для измерений параметров контура и шероховатости поверхности, приборы MEZORIX CONTURIX модификаций MEZORIX CONTURIX FX8, MEZORIX CONTURIX FX10 оснащаются одним датчиком для измерений контура и шероховатости.
Приборы MEZORIX CONTURIX могут оснащаться колонной высотой 320, 420, 520, 620 мм в зависимости от выбранного исполнения.
В зависимости от типоразмера и комплектации при маркировке к названию модификации прибора MEZORIX CONTURIX добавляется обозначение XXZZ, где XX - диапазон измерений прибора по оси X (в сантиметрах), ZZ - диапазон перемещение по оси Z (в сантиметрах) для данного типоразмера.
Приборы MEZORIX CONTURIX дополнительно могу быть оснащены столами с поперечным перемещением и с возможностью нивелировки и поворота измеряемой детали с ручным или автоматизированным приводом, а также различными зажимными приспособлениями. Приводы приборов MEZORIX CONTURIX оснащены регулировкой угла наклона привода.
Общий вид приборов MEZORIX CONTURIX представлен на рисунках 1-3.
Пломбировка приборов MEZORIX CONTURIX от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом печати на металлизированную идентификационную табличку, которая расположена на боковой правой панели основания приборов MEZORIX CONTURIX (рис. 4).
Место нанесения таблички с заводским номером и знака
утверждения типа
а) б) в)

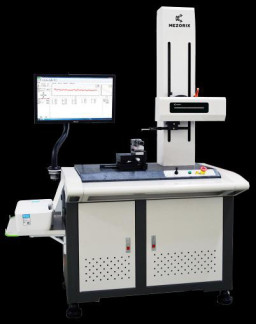

Рисунок 1 - Общий вид приборов для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX модификаций: а) MEZORIX CONTURIX SR1, б) MEZORIX CONTURIX SR2; в) MEZORIX CONTURIX SR3
Место нанесения таблички с заводским номером и знаком утверждения типа
а) б) в)
Рисунок 2 - Общий вид приборов для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX модификаций: а) MEZORIX CONTURIX SP1; б) MEZORIX
CONTURIX SP2;
в) MEZORIX CONTURIX SP3
Место нанесения таблички с заводским номером и знаком утверждения типа
а)
б)
в)
Место нанесения таблички с
заводским номером и знаком . утверждения типа
г) д)
Рисунок 3 - Общий вид приборов для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX модификации: а) MEZORIX CONTURIX SPR1, б)
MEZORIX CONTURIX SPR2, в) MEZORIX CONTURIX SPR3, г) MEZORIX CONTURIX FX8, д) MEZORIX CONTURIX FX10
CONTOUR AND ROUGHNESS MEASURING INSTRUMENT
| Туре: | MEZORIX CONTURIX | Volts: | 220V±10% |
| Model: | SPR3 | Power: | 500W |
| Size: | 2242 | Weight: | 400 Kg |
| Serial No: | 2302284213 | Efl[ | |
| Date: | 2023 | www.mezorix.com | |
Рисунок 4 - Вид идентификационной таблички
Приборы MEZORIX CONTURIX имеют в своем составе программное обеспечение (ПО) CMSR, CASR, RMW, CMS, CAS, разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CMSR, CASR, RMW, CMS, CAS |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов MEZORIX CONTURIX исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения приборов MEZORIX CONTURIX «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приборов MEZORIX CONTURIX приведены в таблицах 2-7.
Таблица 2 - Метрологические и технические характеристики приборов MEZORIX CONTURIX модификаций MEZORIX CONTURIX SR1, MEZORIX CONTURIX SR2, MEZORIX CONTURIX SR3
| Наименование характеристики | Значение | ||
| Модификация | MEZORIX CONTURIX SR1 | MEZORIX CONTURIX SR2 | MEZORIX CONTURIX SR3 |
| Диапазон измерений датчика, мкм | ±420 | ±620 | |
| Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм* | ±(0,007+0,035Ra), где Ra - измеренное значение параметра Ra, мкм | ±(0,005+0,028Ra), где Ra - измеренное значение параметра Ra, мкм | ±(0,005+0,025Ra), где Ra - измеренное значение параметра Ra, мкм |
| Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более | 0,5 (на 100 мм) | 0,3 (на 100 мм) | |
| Диапазон перемещений по оси X, мм | от 0 до 220 (опционально до 100, 120, 150, 160, 180, 200) | ||
| Разрешение по оси Z1 (шероховатость), мкм | 0,006 | 0,002 | |
| Разрешение по оси X, мкм | 0,2 | 0,05 | |
| Параметры профиля | Ra, Rp, Rv, Rz, Rz (Jis), R3z, RzDIN, Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RAq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr, Wa, Wt, Wp, Wv, Wz, Wq, WSm, Wsk, Wku, Wmr, Pa, Pt, Pp, Pv, Pz, Pq, PSm, Psk, Pku, Pmq | Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RAa, RAamax, RAamin, RAasd, RAq, RAqmax, RAqmin, RAqsd, Rk, Rpk, Rvk, Mr1, Mr2, RZa, RZamax, RZamin, RZasd. RZq. RZqmax, RZqmin. RZqsd. R5c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, WAq, WAqmax, WAqmin, WAqsd, W5c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, | |
| Наименование характеристики | Значение | ||
| Модификация | MEZORIX CONTURIX SR1 | MEZORIX CONTURIX SR2 | MEZORIX CONTURIX SR3 |
| RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area, P5c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw | |||
| Фильтры | Гаусс, 2CR75, PC75 | ||
| Отсечка шага 1c, мм | 0,025; 0,08; 0,25; 0,8; 2,5; 8 | ||
| Длина оценки, мм | 1c^n, где n - от 2 до 7 | ||
* - щуп: угол 90°, радиус 5 мкм
Таблица 3 - Метрологические и технические характеристики приборов MEZORIX CONTURIX модификаций MEZORIX CONTURIX SP1, MEZORIX CONTURIX SP2, MEZORIX CONTURIX SP3
| Наименование характеристики | Значение | ||
| Модификация | MEZORIX CONTURIX SP1 | MEZORIX CONTURIX SP2 | MEZORIX CONTURIX SP3 |
| Диапазон измерений линейных размеров по оси Z1, мм | от 0 до 60 (опционально до 20, 30, 40, 50) | ||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм* | ± (1,5 + 0,2H), где Н - измеренное значение по оси Z1, мм | ± (0,8 + 0,12H), где Н - измеренное значение по оси Z1, мм | ± (0,6 + 0,1H), где Н - измеренное значение по оси Z1, мм |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 220 (опционально до 100, 120, 150, 160, 180, 200) | ||
| Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более** | 0,5 (на 100 мм) | 0,3 (на 100 мм) | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм* | ± (2,5 + 0,02 L), где L - измеренное значение по оси Х, мм | ± (2+0,02L), где L - измеренное значение по оси Х, мм | ± (1,5+0,015L), где L - измеренное значение по оси Х, мм |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм*** | ±(2+R/8), где R -измеренное значение радиуса в мм | ±(1,5+R/12), где R - измеренное значение радиуса в мм | ±(1,2+R/12), где R - измеренное значение радиуса в мм |
| Пределы допускаемой абсолютной погрешности измерений углов, ‘ **** | ±2 | ±1 | |
| Разрешение по оси Z1, мкм | 0,02 | ||
| Разрешение по оси X, мкм | 0,2 | 0,05 | |
* - щуп: угол 17°, радиус 25 мкм
** - отсечка шага 2,5 мм, скорость не более 0,3 мм/с
*** - в диапазоне измерений радиусов от 5 до 15 мм
**** - в диапазоне измерений углов от 0° до 360°
Таблица 4 - Метрологические и технические характеристики приборов MEZORIX CONTURIX модификаций MEZORIX CONTURIX SPR1, MEZORIX CONTURIX SPR2, MEZORIX CONTURIX SPR3
| Наименование характеристики | Значение | ||
| Модификация | MEZORIX CONTURIX SPR1 | MEZORIX CONTURIX SPR2 | MEZORIX CONTURIX SPR3 |
| Диапазон измерений линейных размеров по оси Z1 (контур), мм | от 0 до 60 (опционально до 20, 30, 40, 50) | ||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм | ±(1,5 + 0,2H), где Н - измеренное значение по оси Z1, мм | ±(0,8 + 0,12H), где Н - измеренное значение по оси Z1, мм | ±(0,6 + 0,1H), где Н - измеренное значение по оси Z1, мм |
| Диапазон измерений датчика (шероховатость), мкм | ±420 | ±620 | |
| Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм* | ±(0,007+0,035Ra), где Ra - измеренное значение параметра Ra, мкм | ±(0,005+0,028Ra), где Ra - измеренное значение параметра Ra, мкм | ±(0,005+0,025Ra), где Ra - измеренное значение параметра Ra, мкм |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 220 (опционально до 100, 120, 150, 160, 180, 200) | ||
| Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более** | 0,5 (на 100 мм) | 0,3 (на 100 мм) | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм*** | ±(2,5 +0,02 L), где L - измеренное значение по оси Х, мм | ±(2 + 0,02 L), где L - измеренное значение по оси Х, мм | ±(1,5+ 0,015 L), где L - измеренное значение по оси Х, мм |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**** | ±(2+R/8), где R - измеренное значение радиуса, мм | ±(1,5+R/12), где R - измеренное значение радиуса, мм | ±(1,2+R/12), где R - измеренное значение радиуса, мм |
| Пределы допускаемой абсолютной погрешности измерений углов, ' ***** | ±2 | ±1 | |
| Разрешение по оси Z1 (контур), мкм | 0,05 | 0,02 | |
| Разрешение по оси Z1 (шероховатость), мкм | 0,006 | 0,002 | |
| Разрешение по оси X, мкм | 0,2 | 0,05 | |
| Параметры профиля | Ra, Rp, Rv, Rz, Rz (jis), R3z, RzDIN, Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, R^q, Rk, Rpk, Rvk, Mr1, Mr2, Rmr, Wa, Wt, Wp, Wv, Wz, Wq, WSm, Wsk, Wku, Wmr, | Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, R^amax, R^amin, R^asd, ИЛс|, R^qmax, R^qmin, R^qsd, Rk, Rpk, | |
| Наименование характеристики | Значение | ||
| Модификация | MEZORIX CONTURIX SPR1 | MEZORIX CONTURIX SPR2 | MEZORIX CONTURIX SPR3 |
| Pa, Pt, Pp, Pv, Pz, Pq, PSm, Psk, Pku, Pmq | Rvk, Mr1, Mr2, R1a, Rlamax, Rlamin, Rlasd, Rlq, Rlqmax, Rlqmin, Rlqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W^q, W^qmax, W^qmin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area, P6c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Sawx | ||
| Фильтры | Гаусс, 2CR75, PC75 | ||
| Отсечка шага 1c, мм | 0,025; 0,08; 0,25; 0,8; 2,5; 8 | ||
| Длина оценки, мм | /^•n, где n от 2 до 7 | ||
* - щуп: угол 90°, радиус 5 мкм
** - отсечка шага 2,5 мм, скорость не более 0,3 мм/с
*** - щуп: угол 17°, радиус 25 мкм
**** - в диапазоне измерений радиусов от 5 до 15 мм
***** - в диапазоне измерений углов от 0° до 360°
Таблица 5- Метрологические характеристики приборов MEZORIX CONTURIX модификаций
MEZORIX CONTURIX FX8, MEZORIX CONTURIX FX10________________________
| Наименование характеристики | Значение | |
| Модификация | MEZORIX CONTURIX FX8 | MEZORIX CONTURIX FX10 |
| Диапазон измерений линейных размеров по оси Z1, мм | от 0 до 20 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм | ±(0,8 +0,12H), где Н - измеренное значение по оси Z1, мм | ±(0,5 +0,08H), где Н - измеренное значение по оси Z1, мм |
| Диапазон измерений датчика (шероховатость), мкм | ±1000 | |
| Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм* | ±(0,008+0,035Ra), где Ra - измеренное значение параметра Ra, мкм | ±(0,004+0,025Ra), где Ra - измеренное значение параметра Ra, мкм |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 220 (опционально до 100, 120, 150, 160, 180, 200) | |
| Допускаемое отклонение от прямолинейности перемещения по оси X, мкм** | 0,3 (на 100 мм) | |
| Наименование характеристики | Значение | |
| Модификация | MEZORIX CONTURIX FX8 | MEZORIX CONTURIX FX10 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм*** | ±(0,8 + 0,02 L), где L - измеренное значение по оси Х, мм | ±(0,8 + 0,015L), где L - измеренное значение по оси Х, мм |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм | ±(1,2+R/12), где R - измеренное значение радиуса, мм | ±(1,0+R/12), где R - измеренное значение радиуса, мм |
| Пределы допускаемой абсолютной погрешности измерений углов, ' | ±1 | |
| Параметры профиля | Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, R^amax, R^amin, R^asd, RAq, R^qmax, R^qmin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, R1a, Rlamax, Rlamin, Rlasd, R1q, Rlqmax, Rlqmin, Rlqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W^q, W^qmax, W^qmin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area, P6c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw4 | |
| Фильтры | Гаусс, 2CR75, PC75 | |
| Отсечка шага 1c, мм | 0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80 | |
| Длина оценки, мм | /^•n, где n от 2 до 7 | |
| Разрешение по оси Z1, мкм | 0,02 | |
| Разрешение по оси X, мкм | от 0,05 до 1 (в зависимости от модификации) | |
* - щуп: угол 90°, радиус 5 мкм
** - отсечка шага 2,5 мм, скорость не более 0,3 мм/с
* ** - щуп: угол 17°, радиус 25 мкм
* *** - в диапазоне измерений радиусов от 5 до 15 мм
* **** - в диапазоне измерений углов от 0° до 360°
Таблица 6 - Технические характеристики приборов MEZORIX CONTURIX
| Модификация | Наименование и значение характеристики | ||||
| Диапазон перемещений по оси Z, мм | Габаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина | высота | |||
| MEZORIX CONTURIX SR1 | от 0 до 320, (420, 520, 620) | 1450 | 700 | 2000 | 420 |
| MEZORIX CONTURIX SR2 | от 0 до 320, (420, 520, 620) | 1200 | 805 | 2000 | 450 |
| MEZORIX CONTURIX SR3 | от 0 до 320, (420, 520, 620) | 1200 | 910 | 2000 | 450 |
| MEZORIX CONTURIX SP1 | от 0 до 320, (420, 520, 620) | 1450 | 700 | 2000 | 420 |
| MEZORIX CONTURIX SP2 | от 0 до 320, (420, 520, 620) | 1200 | 805 | 2000 | 450 |
| MEZORIX CONTURIX SP3 | от 0 до 320, (420, 520, 620) | 1200 | 910 | 2000 | 500 |
| MEZORIX CONTURIX SPR1 | от 0 до 320 (420, 520, 620) | 1200 | 700 | 2000 | 420 |
| MEZORIX CONTURIX SPR2 | от 0 до 320 (420, 520, 620) | 1200 | 805 | 2000 | 450 |
| MEZORIX CONTURIX SPR3 | от 0 до 320 (420, 520, 620) | 1200 | 910 | 2000 | 500 |
| MEZORIX CONTURIX FX8 | от 0 до 320 (420, 520, 620) | 1200 | 770 | 2000 | 510 |
| MEZORIX CONTURIX FX10 | от 0 до 320 (420, 520, 620) | 1350 | 975 | 2095 | 590 |
| Таблица 7 - Эксплуатационные характеристики приборов MEZORIX CO | NTURIX |
| Наименование характеристики | Значение |
| Условия эксплуатации: - нормальная область значений температуры, °C, -относительная влажность воздуха (без конденсата), %, не более | от +18 до +22 85 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | от 200 до 240 50 |
наносят методом печати на металлизированную идентификационную табличку, расположенную на боковой правой панели основания приборов MEZORIX CONTURIX, и на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность приборов MEZORIX CONTURIX
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX | MEZORIX CONTURIX SP1/ MEZORIX CONTURIX SP2/ MEZORIX CONTURIX SP3/ MEZORIX CONTURIX SR1/ MEZORIX CONTURIX SR2/ MEZORIX CONTURIX SR3/ MEZORIX CONTURIX SPR1/ MEZORIX CONTURIX SPR2/ MEZORIX CONTURIX SPR3/ MEZORIX CONTURIX FX8/ MEZORIX CONTURIX FX10 | 1 шт. |
| Наименование | Обозначение | Количество |
| Стандартный щуп для измерений шероховатости (в зависимости от модификации) | - | 1 шт. |
| Стандартный щуп для измерений контура (в зависимости от модификации) | - | 1 шт. |
| Набор для калибровки щупов | - | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
Методы измерений изложены в разделе 10 «Выполнение измерений, настройка сбора данных и анализ данных» документа «Приборы для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия «Приборы для измерений параметров контура и шероховатости поверхности MEZORIX CONTURIX».
