| Номер в госреестре | 93065-24 |
| Наименование СИ | Газоанализаторы портативные взрывозащищенные |
| Обозначение типа СИ | ПГА-ЭСП BESTia |
| Изготовитель | Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 29.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные взрывозащищенные ПГА-ЭСП BESTia предназначены для измерений содержания диоксида углерода, кислорода, водорода, горючих и вредных газов в воздухе рабочей зоны.
Принцип действия газоанализаторов портативных взрывозащищенных ПГА-ЭСП BESTia (далее - газоанализаторы) определяется входящими в его состав первичными измерительными преобразователями:
- термокаталитический (Т) - измерения довзрывоопасной концентрации горючих газов;
- оптический инфракрасный (О) - измерения объемной доли горючих газов и диоксида углерода;
- электрохимический (Э) - измерения объемной доли (массовой концентрации) вредных неорганических веществ, кислорода и водорода;
- фотоионизационные (Ф) - измерения объемной доли (массовой концентрации) вредных органических веществ.
Способ отбора пробы - диффузионный.
Газоанализаторы представляют собой автоматические портативные приборы непрерывного действия. В газоанализаторы устанавливают от одного до четырёх сенсоров. Перечень измерительных каналов газоанализаторов (устанавливаемые преобразователи) определяется при заказе и указывается в паспорте.
Конструктивно газоанализаторы являются одноблочными приборами, выполненными в пластиковых обрезиненных корпусах.
На лицевой панели корпуса газоанализатора расположены:
- OLED дисплей;
- два светодиода сигнализации;
- защищенная кнопочная клавиатура (4 кнопки);
- отверстие для динамика звуковой сигнализации.
На задней панели корпуса расположены:
- крепёжная клипса;
- USB - интерфейс, протокол ModBus RTU, предназначенный для подключения к персональному компьютеру.
Газоанализаторы имеют следующие выходные сигналы:
- показания OLED дисплея;
- цифровой выходной сигнал, интерфейс USB, протокол ModBus RTU;
- двухцветная светодиодная, звуковая и вибрационная сигнализация при достижении концентрации определяемого компонента заданных уровней.
Газоанализаторы обеспечивают выполнение следующих основных функций:
- измерение содержания определяемых веществ;
- отображение результатов измерений в цифровом виде на встроенном дисплее;
- диагностику состояния газоанализатора и его узлов;
- запись и хранение результатов измерений и событий во внутренней энергонезависимой памяти;
- световую, звуковую сигнализацию и вибрацию при достижении измеряемой величиной порогов срабатывания сигнализации или верхней границы диапазона измерений;
- вибрацию при возникновении неисправности или разряде аккумулятора;
- передачу информации по цифровому каналу связи на компьютер, USB разъем.
Общий вид газоанализатора приведен на рисунке 1.
Конструкцией газоанализаторов предусмотрена пломбировка корпуса от несанкционированного доступа оттиском пломбира винта крепежа крышки. Схема пломбировки корпуса газоанализатора приведена на рисунке 2.
Заводской номер наносится печатью под пленку в виде цифрового обозначения на металлическую табличку, расположенную на задней панели газоанализатора. Общий вид таблички, наносимой на корпус газоанализатора, приведен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

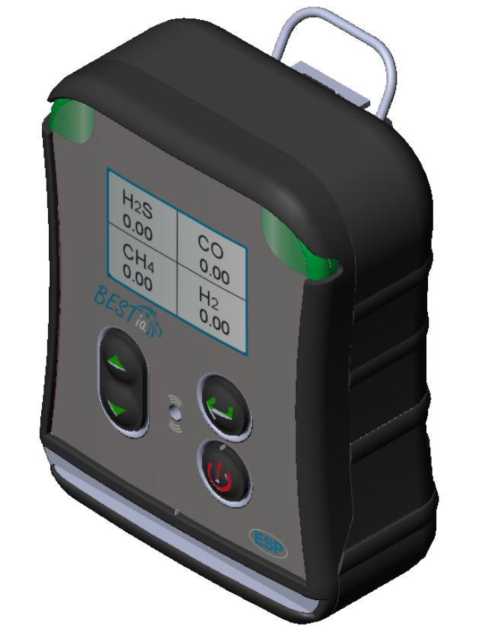

Рисунок 1 - Общий вид газоанализатора портативного взрывозащищенного
ПГА-ЭСП BESTia

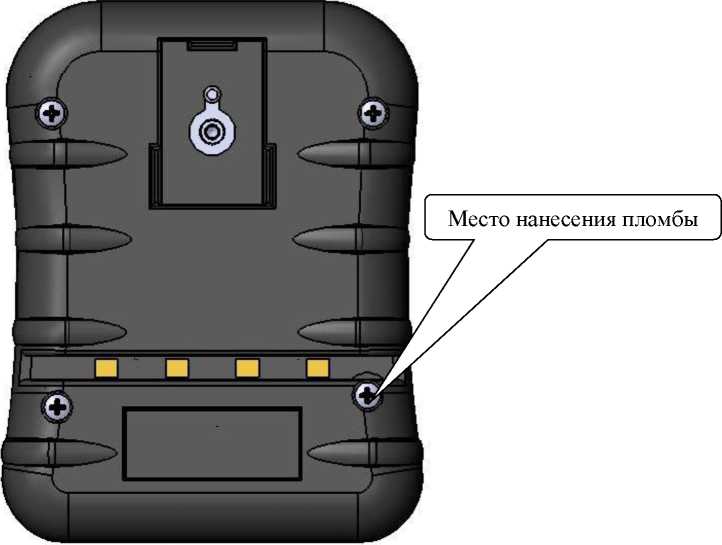

Рисунок 2 - Схема пломбировки газоанализатора портативного взрывозащищенного ПГА-ЭСП BESTia от несанкционированного доступа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения единого знака обращения продукции на рынке государств-членов Евразийского экономического союза
Рисунок 3 - Общий вид таблички с указанием места нанесения заводского номера и знака утверждения типа
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от преобразователей;
- отображение результатов измерений на встроенном дисплее;
- формирование цифрового выходного сигнала (USB - интерфейс, протокол ModBus RTU);
- срабатывание световой, звуковой сигнализации и вибрации;
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности;
- запись и хранение результатов измерений и событий во внутренней энергонезависимой памяти.
Во встроенном ПО реализованы следующие основные алгоритмы:
- вычисление значений содержания определяемого компонента по данным от сенсора;
- сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
- непрерывная самодиагностика аппаратной части газоанализаторов.
ПО газоанализаторов идентифицируется посредством отображения номера версии встроенного ПО на дисплее газоанализатора при включении и через меню.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | pgu. portable |
| Номер версии (идентификационный номер) ПО 1) | 2.хх |
| Цифровой идентификатор ПО 2) | 0x3fb1 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
| 1) Номер версии записывается в виде 2.хх, где «2» указывает на метрологически значимую (неизменяемую) часть ПО, а «х» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.) 2) Значение контрольной суммы, указанной в таблице, относится только к файлам встроенного ПО версии 2.12 | |
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с термокаталитическими преобразователями газовыми ПГА-ЭСП-Т___________________
| Тип преобразователя | Определяемый компонент (измерительный канал) | Диапазон измерений1) объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
| ПГА-ЭСП-Т-метан | СН4 | от 0 до 2,2 | ±0,22 |
| ПГА-ЭСП-Т-пропан | СзН8 | от 0 до 0,85 | ±0,085 |
| ПГА-ЭСП-Т-гексан | С6Н14 | от 0 до 0,5 | ±0,05 |
| Тип преобразователя | Определяемый компонент (измерительный канал) | Диапазон измерений1) объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
| ПГА-ЭСП-Т-водород | Н2 | от 0 до 2,0 | ±0,2 |
| Нормальные условия измерений: - диапазон температуры окружающей среды от +15 oC до +25 oC; - диапазон относительной влажности окружающей среды от 30 % до 80 %; - диапазон атмосферного давления от 84 до 106,7 кПа. | |||
| 1) Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР. Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020. | |||
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с оптическими инфракрасными преобразователями газовыми ПГА-ЭСП-О_____________
| Тип преобразователя | Определяемый компонент (измерительный канал) | Диапазон показаний 1) объемной доли определяемого компонента % | Диапазон измерений 2) объемной доли определяемого компонента, % | Пределы допускаемой основной погрешности | |
| абсолютной, объемная доля, % | относительной, % | ||||
| ПГА-ЭСП-О-метан | СН4 | от 0 до 4,4 | от 0 до 2,2 включ. | ±0,11 | - |
| св. 2,2 до 4,4 | - | ±5 | |||
| ПГА-ЭСП-О-пропан | СзН8 | от 0 до 1,7 | от 0 до 0,85 включ. | ±0,05 | - |
| св. 0,85 до 1,7 | - | ±5 | |||
| ПГА-ЭСП-О-гексан | СбН14 | от 0 до 1,0 | от 0 до 0,5 включ. | ±0,03 | - |
| св. 0,5 до 1,0 | - | ±5 | |||
| ПГА-ЭСП-О-диоксид углерода 2 | СО2 | от 0 до 2 | от 0 до 2 | ±(0,03+ 0,05 •Сх 3)) | - |
| Тип преобразователя | Определяемый компонент (измерительный канал) | Диапазон показаний 1) объемной доли определяемого компонента % | Диапазон измерений 2) объемной доли определяемого компонента, % | Пределы допускаемой основной погрешности | |
| абсолютной, объемная доля, % | относительной, % | ||||
| ПГА-ЭСП-О-диоксид углерода 5 | СО2 | от 0 до 5 | от 0 до 5 | ±(0,03+ 0,05 •Сх 3)) | - |
| Нормальные условия измерений: - диапазон температуры окружающей среды от +15 oC до +25 oC; - диапазон относительной влажности окружающей среды от 30 % до 80 %; - диапазон атмосферного давления от 84 до 106,7 кПа. | |||||
| 1) Диапазон показаний в единицах измерений объемной доли определяемого компонента (метан, пропан, гексан), %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР. 2) Диапазон измерений в единицах измерений объемной доли определяемого компонента (метан, пропан, гексан), %, соответствует диапазонам измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР включ., св. 50 до 100 % НКПР. 3) Сх - значение содержания определяемого компонента на входе газоанализатора. Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ 31610.20-1-2020. | |||||
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов с электрохимическими преобразователями газовыми ПГА-ЭСП-Э
| Тип преобразователя | Определяемый компонент (измерительный канал) | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГА-ЭСП-Э-кислород | О2 | от 0 до 30 % | - | ±(0,2+0,04^Сх1)) % (об.) | - |
| ПГА-ЭСП-Э-водород | H2 | от 0 до 2 % | - | ±(0,2+0,04-Сх) % (об.) | - |
| ПГА-ЭСП-Э-оксид углерода | СО | от 0 до 17 млн-1 включ. | от 0 до 20 включ. | ±4,3 млн-1 (±5 мг/м3) | - |
| св. 17 до 103 млн-1 | св. 20 до 120 | - | ±25 % | ||
| ПГА-ЭСП-Э-сероводород-45 | Н18 | от 0 до 7 млн-1 включ. | от 0 до 10 включ. | ±1,8 млн-1 (±2,5 мг/м3) | - |
| св. 7 до 32 млн-1 | св. 10 до 45 | - | ±25 % | ||
| Тип преобразователя | Определяемый компонент (измерительный канал) | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГА-ЭСП-Э- диоксид азота | NO2 | от 0 до 1 млн-1 включ. | от 0 до 2 включ. | ±0,26 млн-1 (±0,5 мг/м3) | - |
| св. 1 до 10,5 млн-1 | св. 2 до 20 | - | ±25 % | ||
| ПГА-ЭСП-Э-диоксид серы | SO2 | от 0 до 3,8 млн-1 включ. | от 0 до 10 включ. | ±0,94 млн-1 (±2,5 мг/м3) | - |
| св. 3,8 до 18,8 -1 млн | св. 10 до 50 | - | ±25 % | ||
| ПГА-ЭСП-Э-аммиак-70 | NH3 | от 0 до 28 млн-1 включ. | от 0 до 20 включ. | ±7 млн-1 (±5 мг/м3) | - |
| св. 28 до 99 млн-1 | св. 20 до 70 | - | ±25 % | ||
| ПГАЭ-ЭСП-Э-аммиак-500 | от 0 до 99 млн-1 включ.1 2) | от 0 до 70 включ.2) | не нормированы | - | |
| св. 99 до 707 млн-1 | св. 70 до 500 | - | ±25 % | ||
| ПГА-ЭСП-Э-хлор | Cl2 | от 0 до 0,33 млн-1 включ. | от 0 до 1 включ. | ±0,08 млн-1 (±0,25 мг/м3) | - |
| св. 0,33 до 5 млн-1 | св. 1 до 15 | - | ±25 % | ||
| ПГА-ЭСП-Э-оксид азота | NO | от 0 до 4 млн-1 включ. | от 0 до 5 включ. | ±1 млн-1 (±1,25 мг/м3) | - |
| св. 4 до 100 млн-1 | св. 5 до 125 | - | ±25 % | ||
Нормальные условия измерений:
- диапазон температуры окружающей среды от +15 oC до +25 oC;
- диапазон относительной влажности окружающей среды от 30 % до 80 %;
- диапазон атмосферного давления от 84 до 106,7 кПа.
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов с фотоионизационными преобразователями газовыми ПГА-ЭСП-Ф
| Тип преобразователя | Определяемый компо-нент(измерительный канал) | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли, -1 млн | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГА-ЭСП-Ф-изобутилен-20 | 1-С4Н8 | от 0 до 19,3 | от 0 до 45 | ±5,2 млн-1 (±12 мг/м3) | - |
| ПГА-ЭСП-Ф-изобутилен-200 | от 0 до 43 включ. | от 0 до 100 включ. | ±10,8 млн-1 (±25 мг/м3) | - | |
| св. 43 до 172 | св. 100 до 400 | - | ±25 % | ||
| ПГА-ЭСП-Ф-изобутилен-2000 | от 0 до 43 включ. | от 0 до 100 включ. | ±10,8 млн-1 (±25 мг/м3) | - | |
| св. 43 до 2000 | св. 100 до 4660 | - | ±25 % | ||
| ПГА-ЭСП-Ф- этилен | С2Н4 | от 0 до 86 включ. | от 0 до 100 включ. | ±21,5 млн-1 (±25 мг/м3) | - |
| св. 86 до 171 | св. 100 до 200 | - | ±25 % | ||
| ПГА-ЭСП-Ф-бензол | СбНб | от 0 до 1,5 включ. | от 0 до 5 включ. | ±0,38 млн-1 (±1,25 мг/м3) | - |
| св. 1,5 до 9,3 | св. 5 до 30 | - | ±25 % | ||
| ПГА-ЭСП-Ф-метилмеркаптан | CH3SH | от 0 до 0,4 включ. | от 0 до 0,8 включ. | ±0,1 млн-1 (±0,2 мг/м3) | - |
| св. 0,4 до 4,0 | св. 0,8 до 8,0 | - | ±25 % | ||
| ПГА-ЭСП-Ф-этилмеркаптан | C2H5SH | от 0 до 0,4 включ. | от 0 до 1,0 включ. | ±0,1 млн-1 (±0,25 мг/м3) | - |
| св. 0,4 до 3,9 | св. 1,0 до 10,0 | - | ±25 % | ||
| ПГА-ЭСП-Ф-сероуглерод | CS2 | от 0 до 3,1 включ. | от 0 до 10 включ. | ±0,8 млн-1 (±2,5 мг/м3) | - |
| св. 3,1 до 15 | св. 10 до 47 | - | ±25 % | ||
| Тип преобразователя | Определяемый компо-нент(измерительный канал) | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объемной доли, -1 млн | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГА-ЭСП-Ф-фенол | СбНбО | от 0 до 0,25 включ. | от 0 до 1 включ. | ±0,063 млн-1 (±0,25 мг/м3) | - |
| св. 0,25 до 4 | св. 1 до 15,б | - | ±25 % | ||
| Нормальные условия измерений: - диапазон температуры окружающей среды от +15 oC до +25 oC; - диапазон относительной влажности окружающей среды от 30 % до 80 %; - диапазон атмосферного давления от 84 до 106,7 кПа | |||||
Таблица 6 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов с оптическими инфракрасными преобразователями газовыми ПГА-ЭСП-О
| Тип преобразователя | Определяемый компонент (измерительный канал) | Диапазон измерений объемной доли (до-взрывоопасной концентрации) определяемого компонента, % | Диапазон измерений массовой концентрации определяемого компонента, мг/м3 | Пределы допускаемой основной абсолютной погрешности, содержание определяемого компонента |
| ПГА-ЭСП-О-пропан | СзН8 | - | от 0 до 1500 | ±150 мг/м3 |
| от 0 до 0,85 (от 0 до 50 % НКПР3)) | - | ±0,085 % (об.) (±5 % НКПР) | ||
| ПГА-ЭСП-О-нефтепродукты | пары бензина неэтилированного | от 0 до 50 % НКПР | - | ±5 % НКПР |
| пары топлива для реактивных двигателей | от 0 до 50 % НКПР | - | ±5 % НКПР | |
| пары топлива дизельного | от 0 до 50 % НКПР | - | ±5 % НКПР | |
| пары бензина авиационного | от 0 до 50 % НКПР | - | ±5 % НКПР |
Нормальные условия измерений:
- диапазон температуры окружающей среды от +15 oC до +25 oC;
- диапазон относительной влажности окружающей среды от 30 % до 80 %; - диапазон атмосферного давления от 84 до 106,7 кПа.
Таблица 7 - Прочие метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10°С, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в диапазоне условий эксплуатации, на каждые 10 %, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемого изменения показаний газоанализаторов за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Предел допускаемого времени установления показаний по уровню 0,9 (То,9д), с, не более: - для преобразователей ПГА-ЭСП-Т - для преобразователей ПГА-ЭСП-О, ПГА-ЭСП-Э, ПГА-ЭСП-Ф - для преобразователей ПГА-ЭСП-Э-кислород | 30 60 75 |
Таблица 8 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Время прогрева газоанализаторов, мин, не более: - для преобразователей ПГА-ЭСП-О - для преобразователей ПГА-ЭСП-Т, ПГА-ЭСП-Э, ПГА-ЭСП-Ф | 5 10 |
| Электропитание осуществляется от аккумуляторных батарей номинальным напряжением и ёмкостью | 3,7 В; 3,7 А-ч |
| Время непрерывной работы газоанализаторов без подзарядки аккумуляторных батарей, ч, не менее | 12 |
| Потребляемая электрическая мощность, Вт, не более | 0,2 |
| Габаритные размеры газоанализатора, мм не более: - высота - ширина - длина | 94 72 46 |
| Масса газоанализатора, кг, не более | 0,21 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон относительной влажности при температуре 25°С (без конденсации), % - диапазон атмосферного давления, кПа | от -40 до +50 от 0 до 95 от 84 до 106,7 |
| Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты | РО Ex ia I Ma X, 0Ex ia ПС T4 Ga X |
| Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 | IP66/IP67 |
Таблица 9 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч 1) | 35 000 |
| Средний срок службы, лет | 10 |
| 1) без учета срока службы преобразователей газовых. | |
наносится типографским способом на титульный лист руководства по эксплуатации, на титульный лист паспорта и печатью под пленку на металлическую табличку, расположенную на задней панели корпуса газоанализатора (Рисунок 3).
Таблица 10 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор портативный взрывозащищенный | ПГА-ЭСП BESTia | 1 шт. |
| Зарядная станция (USB - Адаптер) | - | 1 шт. |
| Методика поверки | - | 1 экз. |
| Руководство по эксплуатации | ЖСКФ. 413411.001 РЭ ЖСКФ. 413411.001 РЭ_ТН | 1 экз. |
| Паспорт | ЖСКФ. 413411.001 ПС ЖСКФ. 413411.001 ПС_ТН | 1 экз. |
приведены в разделе 6 «Устройство и работа» и разделе 7 «Подготовка к работе» документов ЖСКФ. 413411.001 РЭ, ЖСКФ. 413411.001 РЭ_ТН.
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ЖСКФ.413411.001 ТУ «Газоанализатор портативный взрывозащищенный ПГА-ЭСП «BESTia». Технические условия».
