| Номер в госреестре | 93066-24 |
| Наименование СИ | Установка поверочная пикнометрическая |
| Обозначение типа СИ | ПУ-ИС |
| Изготовитель | Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная пикнометрическая ПУ-ИС (далее - установка) предназначена для измерений плотности жидкости, предпочтительно плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для поверки и калибровки поточных преобразователей плотности жидкости в составе систем измерений количества и показателей качества нефти и нефтепродуктов в условиях эксплуатации и при лабораторных исследованиях.
К установке данного типа относится установка поверочная пикнометрическая ПУ-ИС с заводским номером 12-06-21.
Принцип измерения плотности установкой основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров металлических напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра, термометров цифровых в комплекте с термопреобразователем сопротивления, входящих в комплект установки.
Конструктивно установка состоит из следующих основных частей: технологический бокс подключения установки к трубопроводу, термобокс с двумя рабочими пикнометрами и датчиками температуры, бокс с двумя резервными пикнометрами, бокс с весами, бокс с комплектом калибровочных гирь, бокс с комплектом запасных частей и комплектующих, кейс с термометрами. В технологическом боксе установки размещены комплект кранов для управления потоком исследуемого продукта, цифровой манометр и линия подключения термобокса с рабочими пикнометрами, а также ротаметр. В дополнительном транспортном боксе расположены гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав установки. При отборе пробы жидкости пикнометры помещаются в термобокс и с помощью рукавов высокого давления соединяются с технологическим боксом. Технологический бокс также, с помощью рукавов высокого давления, подключается к трубопроводу с исследуемой жидкостью.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на пластину из нержавеющей стали на наружной поверхности технологического бокса методом лазерной гравировки (рисунок 1).

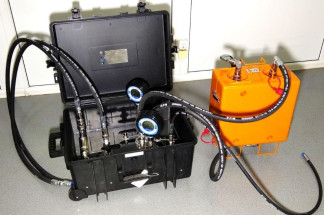

Общий вид установки показан на рисунке 2.
Пломбирование установок не предусмотрено.

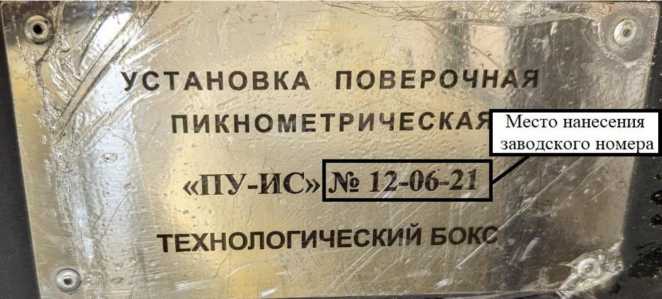

Рисунок 1 - Место нанесения заводского номера

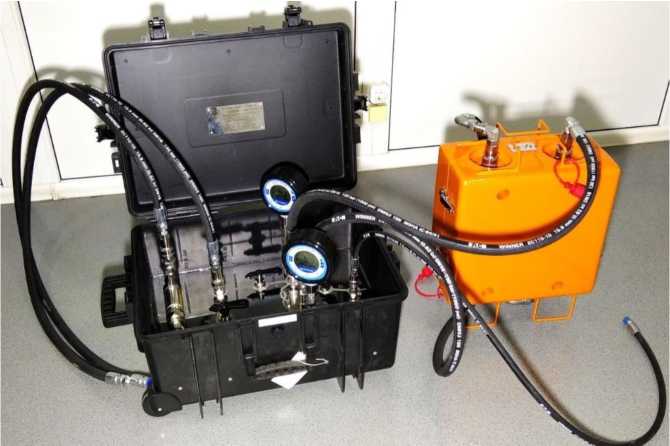

Рисунок 2 - Общий вид установки
Таблица 1 - Метрологические характеристики установок
| Характеристики | Значение |
| Диапазон измерений плотности жидкости, кг/м3 | от 700 до 1100 |
| Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3, не более | ±0,1 |
Таблица 2 - Основные технические характеристики установок
| Характеристики | Значение |
| Номинальный внутренний объем пикнометра, см3 | 500 ± 50 |
| Условия эксплуатации: Рабочее давление жидкости, МПа, не более | 6,5 |
| Диапазон температуры жидкости, °С | от 0,0 до +70,0 |
| Маркировка взрывозащиты: - манометра электронного для точных измерений | 0Ех ia IIB T6 Ga X |
| - термометра цифрового малогабаритного | 0Ех ia IIB T6 Ga X |
| Габаритные размеры технологического бокса, мм, не более - длина | 620 |
| - ширина | 470 |
| - высота | 350 |
| Масса комплекта установки, кг, не более | 100 |
Таблица 3 - Показатели надежности
| Характеристики | Значение |
| Срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Установка пикнометрическая, в составе: | ПУ-ИС | 1 шт. |
| - пикнометры металлические напорные, регистрационный номер в ФИФ ОЕИ 91245-24 | - | 4 шт. |
| - термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления ТТЦ 01-180, регистрационный номер в ФИФ ОЕИ 68355-17 | ТЦМ9410 | 2 комплекта |
| - весы неавтоматического действия, регистрационный номер в ФИФ ОЕИ 49845-12 | AJ | 1 шт. |
| - гири класса точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный номер в ФИФ ОЕИ 52768-13 с номинальными массами: - 1 кг - 2 кг | - | 1 комплект: 2 шт. 2 шт. |
Продолжение таблицы 4
| 1 | 2 | 3 |
| - манометры электронные для точных измерений, регистрационный номер в ФИФ ОЕИ 61041-15 | МТИ-100 | 2 шт. |
| - индикатор расхода (ротаметр) | - | 1 шт. |
| - технологический бокс подключения установки к трубопроводу, термобокс с двумя рабочими пикнометрами и датчиками температуры, бокс с двумя резервными пикнометрами, бокс с весами, бокс с комплектом калибровочных гирь, бокс с комплектом запасных частей и комплектующих, кейс с термометрами, транспортный бокс с гибкими рукавами высокого давления с быстросъёмными соединениями и вспомогательное оборудование | - | 1 комплект |
| Руководство по эксплуатации и техническому обслуживанию «У становка поверочная пикнометрическая ПУ-ИС № 12-06-21» | ИВСТ.421562.001РЭ | 1 экз. |
| Паспорт «Установка поверочная пикнометрическая ПУ-ИС № 12-06-21» | - | 1 экз. |
| Формуляр «Установка поверочная пикнометрическая ПУ-ИС № 12-06-21» | - | 1 экз. |
приведены в руководстве по эксплуатации и техническому обслуживанию «Установка поверочная пикнометрическая ПУ-ИС № 12-06-21» раздел «Эксплуатация установки».
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
