| Номер в госреестре | 93067-24 |
| Наименование СИ | Нутромеры индикаторные повышенной точности ЧИЗ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | ISQ MACHINERY (QINGDAO) LTD., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 29.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные повышенной точности ЧИЗ (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика или без него.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих моделей:
- НИ-ПТ - нутромеры, оснащенные аналоговой измерительной головкой с ценой деления 0,001 мм;
- НИЦ-ПТ - нутромеры, оснащенные измерительной головкой с цифровым отсчетным устройством с шагом дискретности 0,001 или 0,002 мм.
Отсчетные устройства, входящие в комплект нутромера, отличаются между собой диапазонами измерений, ценой деления (шагом дискретности) и общим видом.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
То ЯП “ я я Ч/ГЗ я пг г я яс on по епо огпяЛе е о о
Товарный знак -------' наносится на паспорт нутромеров типографским методом и
на отсчетное устройство нутромеров и на металлическую часть державки краской, лазерной маркировкой или в виде наклейки.
Заводской номер нутромера в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на державку или удлинительный стержень, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 5-6.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1-2.
Общий вид отсчетных устройств указан на рисунке 3.
Общий вид измерительных наконечников указан на рисунке 4.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

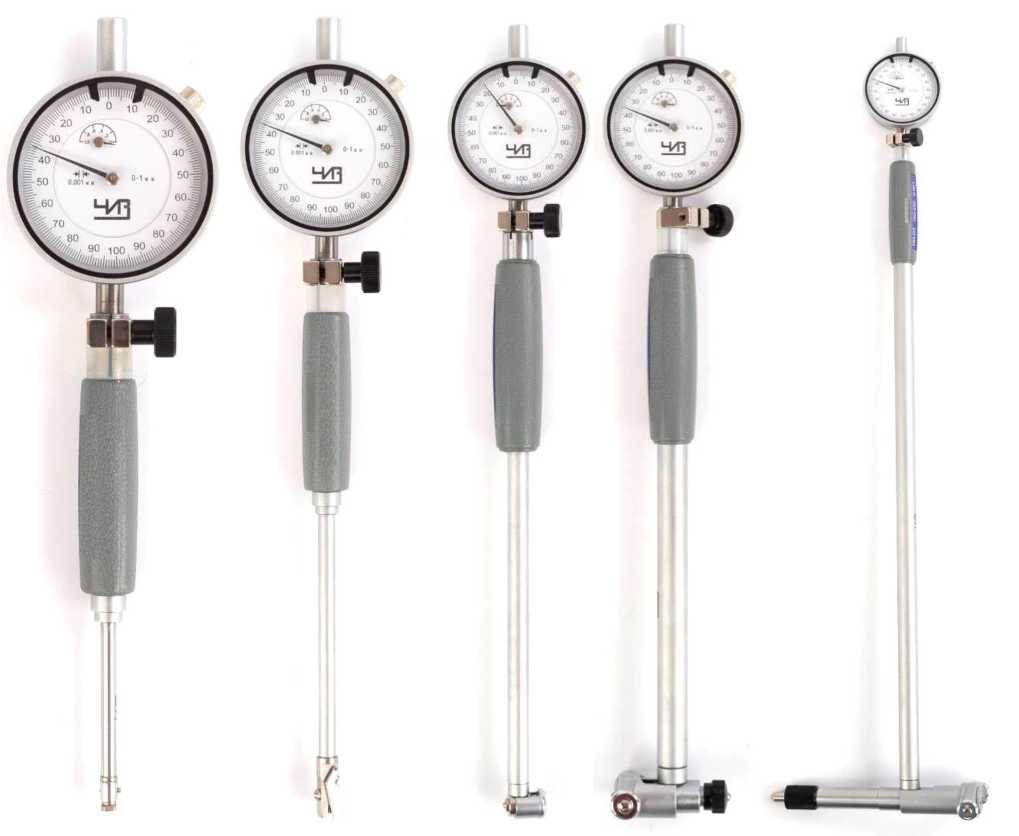

Рисунок 1 - Общий вид нутромеров модели НИ-ПТ

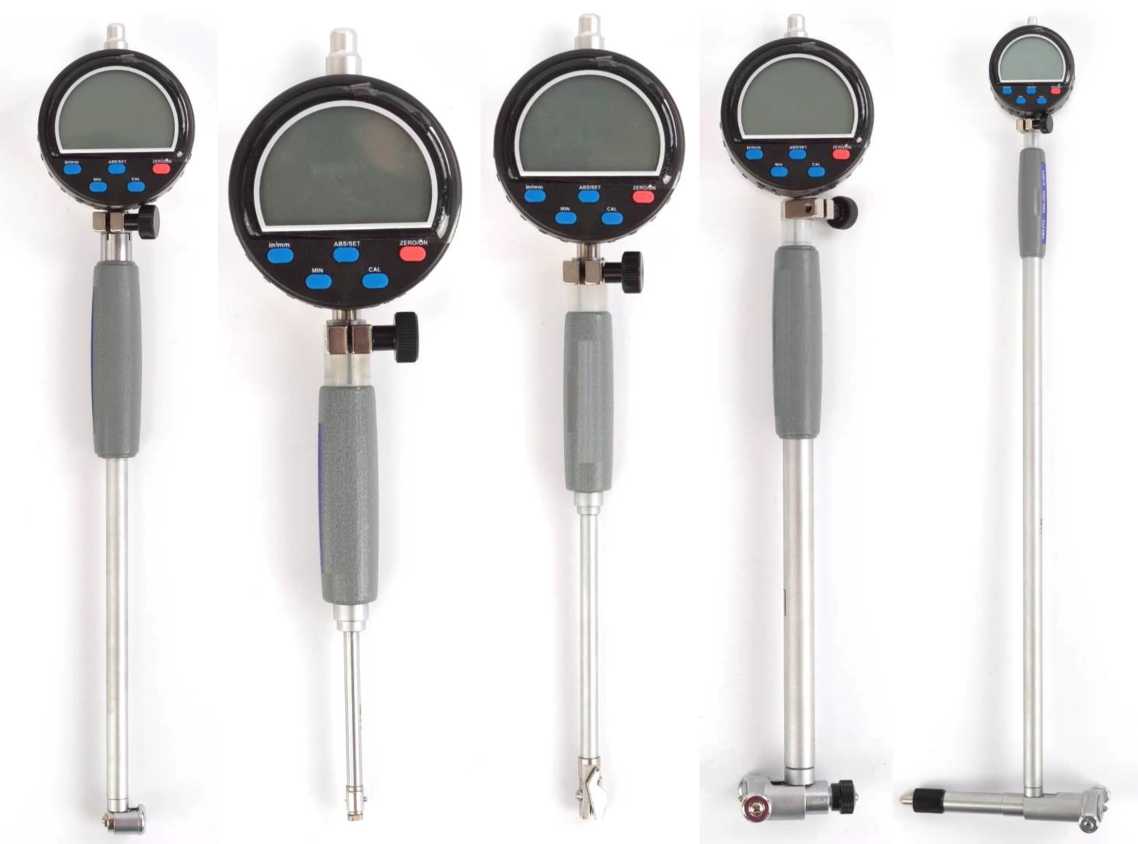

Рисунок 2 - Общий вид нутромеров модели НИЦ-ПТ
piw

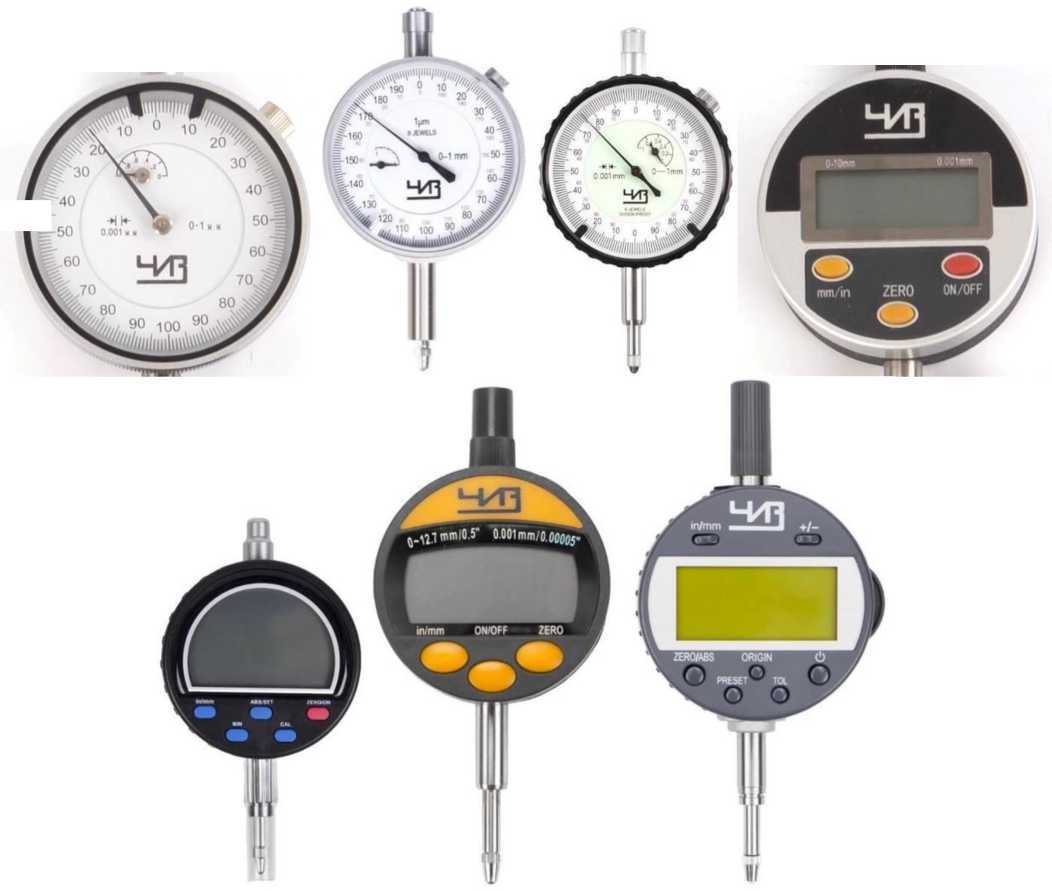

Рисунок 3 - Общий вид отсчетных устройств нутромеров

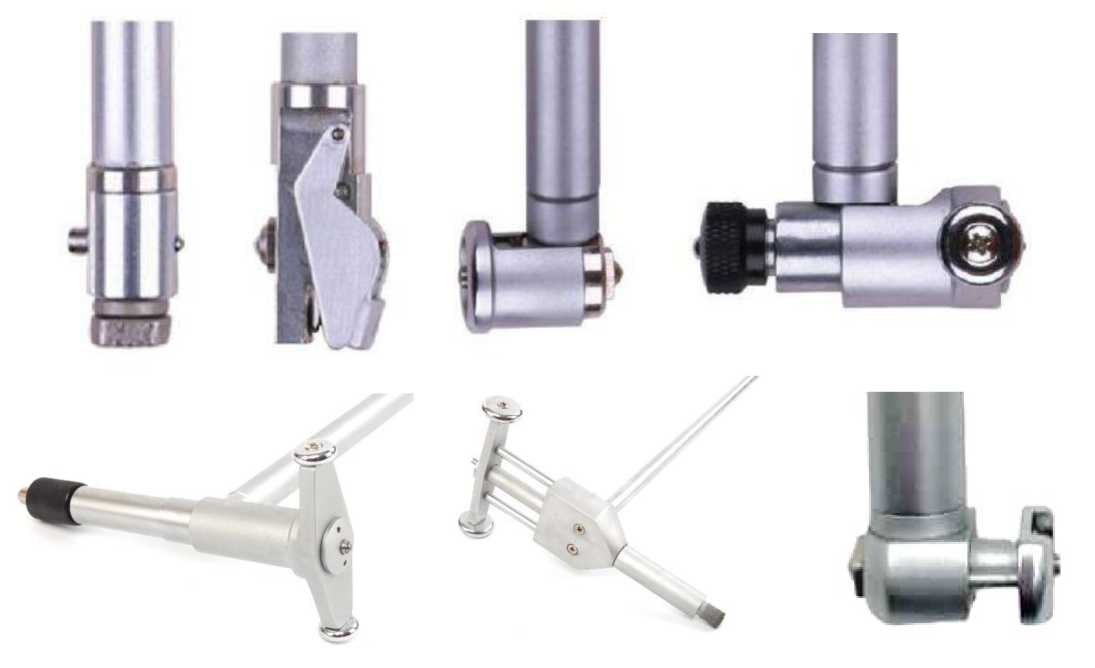

Рисунок 4 - Общий вид измерительных наконечников нутромеров

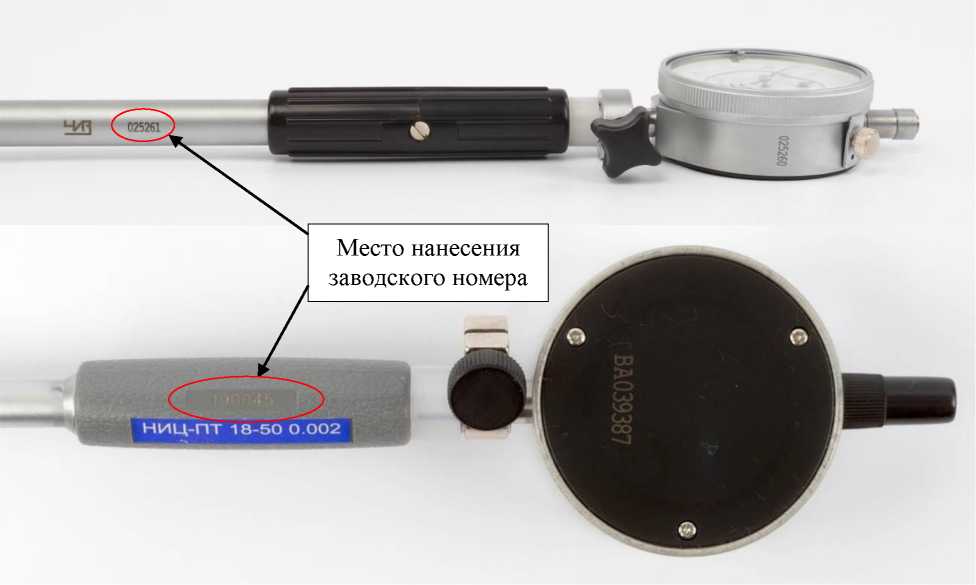

Рисунок 5 - Места нанесения заводских номеров на державке и удлинительном стержне нутромера
1703509
Место нанесения заводского номера

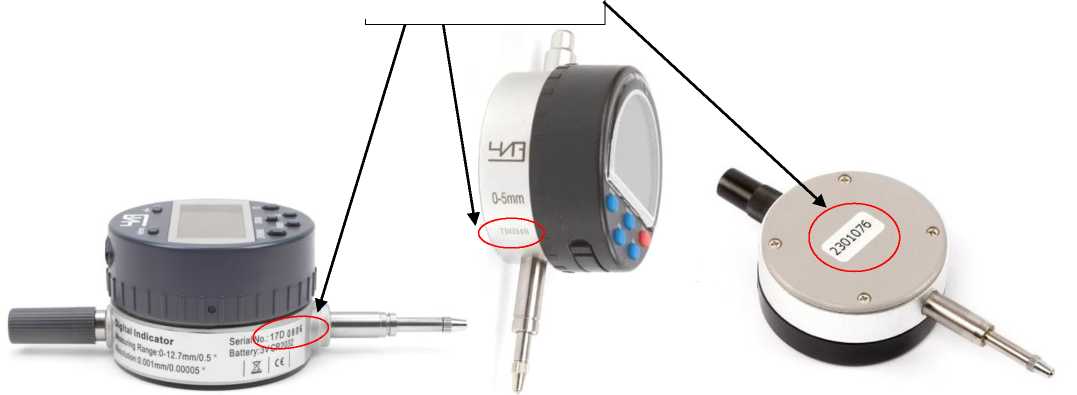

Рисунок 6 - Места нанесения заводских номеров на отсчетных устройствах
Таблица 1 - Метрологические характеристики нутромеров модели НИ-ПТ
| Диапазон измерений нутромера, мм | Диапазон измерений отсчетного устройства, мм | Цена деления отсчетного устройства, мм | Глубина измерений, мм | Наименьшее перемещение измерительно го стержня, мм | Пределы допускаемой абсолютной погрешности, мкм, на любом участке диапазона измерений, мм | Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | Размах показаний, мкм, не более | |
| 0,05 | 0,10 | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| От 6 до 10 | От 0 до 1 | 0,001 | От 40 до 100 | 0,6 | ±3 | - | - | 2 |
| От 10 до 18 | От 0 до 1 | 0,001 | От 40 до 130 | 0,7 | - | ±4 | 2 | 2 |
| От 18 до 35 | От 0 до 1 | 0,001 | От 60 до 170 | 0,7 | - | ±4 | 2 | 2 |
| От 18 до 50 | От 0 до 1 | 0,001 | От 60 до 170 | 1,0 | - | ±4 | 2 | 2 |
| От 35 до 50 | От 0 до 1 | 0,001 | От 60 до 170 | 1,0 | - | ±4 | 2 | 2 |
| От 50 до 100 | От 0 до 1 | 0,001 | От 60 до 200 | 1,0 | - | ±4 | 2 | 2 |
| От 50 до 160 | От 0 до 1 | 0,001 | От 60 до 200 | 1,0 | - | ±4 | 2 | 2 |
| От 100 до 160 | От 0 до 1 | 0,001 | От 100 до 300 | 1,0 | - | ±4 | 2 | 2 |
| От 160 до 250 | От 0 до 1 | 0,001 | От 100 до 450 | 1,0 | - | ±4 | 2 | 2 |
| От 250 до 450 | От 0 до 1 | 0,001 | От 100 до 450 | 1,0 | - | ±8 | - | 2 |
Таблица 2 - Метрологические характеристики нутромеров модели НИЦ-ПТ
| Диапазон измерений нутромера, мм | Диапазон измерений отсчетного устройства, мм | Шаг дискретности отсчетного устройства, мм | Глубина измерений, мм | Наименьшее перемещение измерительно го стержня, мм | Пределы допускаемой абсолютной погрешности, мкм, на любом участке диапазона измерений, мм | Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | Размах показаний, мкм, не более | |
| 0,05 | 0,10 | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| От 6 до 10 | От 0 до 3 | 0,001 | От 40 до 100 | 0,6 | ±5 | - | - | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| От 6 до 10 | От 0 до 3 | 0,002 | От 40 до 100 | 0,6 | - | ±10 | - | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 10 до 18 | От 0 до 3 | 0,001 | От 40 до 130 | 0,8 | - | ±6 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 10 до 18 | От 0 до 3 | 0,002 | От 40 до 130 | 0,8 | - | ±10 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 18 до 35 | От 0 до 3 | 0,001 | От 60 до 170 | 1,0 | - | ±6 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 18 до 35 | От 0 до 3 | 0,002 | От 60 до 170 | 1,0 | - | ±12 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 18 до 50 | От 0 до 3 | 0,001 | От 60 до 170 | 1,2 | - | ±6 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| От 18 до 50 | От 0 до 3 | 0,002 | От 60 до 170 | 1,2 | - | ±12 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 35 до 50 | От 0 до 3 | 0,001 | От 60 до 170 | 1,2 | - | ±6 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 35 до 50 | От 0 до 3 | 0,002 | От 60 до 170 | 1,2 | - | ±12 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 50 до 100 | От 0 до 3 | 0,001 | От 60 до 200 | 1,5 | - | ±7 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 50 до 100 | От 0 до 3 | 0,002 | От 60 до 200 | 1,5 | - | ±12 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 50 до 160 | От 0 до 3 | 0,001 | От 60 до 200 | 1,5 | - | ±7 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| От 50 до 160 | От 0 до 3 | 0,002 | От 60 до 200 | 1,5 | - | ±14 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 100 до 160 | От 0 до 3 | 0,001 | От 100 до 300 | 1,5 | - | ±7 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 100 до 160 | От 0 до 3 | 0,002 | От 100 до 300 | 1,5 | - | ±14 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 160 до 250 | От 0 до 3 | 0,001 | От 100 до 450 | 2,0 | - | ±7 | 1 | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 160 до 250 | От 0 до 3 | 0,002 | От 100 до 450 | 2,0 | - | ±14 | 2 | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 | ||||||||
| От 250 до 450 | От 0 до 3 | 0,001 | От 100 до 450 | 2,0 | - | ±7 | - | 2 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| От 250 до 450 | От 0 до 3 | 0,002 | От 100 до 450 | 2,0 | - | ±14 | - | 4 |
| От 0 до 5 | ||||||||
| От 0 до 10 | ||||||||
| От 0 до 12,5 | ||||||||
| От 0 до 12,7 |
Таблица 3 - Габаритные размеры и масса
| Модель нутромера | Диапазон измерений нутромера, мм | Длина, мм, не более | Ширина, мм, не более | Толщина, мм, не более | Масса, кг, не более |
| НИ-ПТ | От 6 до 10 | 290 | 80 | 30 | 0,3 |
| От 10 до 18 | 320 | 80 | 40 | 0,3 | |
| От 18 до 35 | 380 | 80 | 40 | 0,5 | |
| От 18 до 50 | 380 | 80 | 50 | 0,7 | |
| От 35 до 50 | 380 | 80 | 50 | 0,7 | |
| От 50 до 100 | 400 | 80 | 100 | 0,8 | |
| От 50 до 160 | 400 | 80 | 160 | 0,8 | |
| От 100 до 160 | 500 | 80 | 160 | 0,8 | |
| От 160 до 250 | 730 | 80 | 250 | 1,0 | |
| От 250 до 450 | 730 | 140 | 450 | 1,2 | |
| НИЦ-ПТ | От 6 до 10 | 290 | 80 | 30 | 0,3 |
| От 10 до 18 | 320 | 80 | 40 | 0,3 | |
| От 18 до 35 | 380 | 80 | 40 | 0,5 | |
| От 18 до 50 | 380 | 80 | 50 | 0,7 | |
| От 35 до 50 | 380 | 80 | 50 | 0,7 | |
| От 50 до 100 | 400 | 80 | 100 | 0,8 | |
| От 50 до 160 | 400 | 80 | 160 | 0,8 | |
| От 100 до 160 | 500 | 80 | 160 | 0,8 | |
| От 160 до 250 | 730 | 80 | 250 | 1,0 | |
| От 250 до 450 | 730 | 140 | 450 | 1,2 |
Примечание: Длина нутромеров указана с учетом максимальной глубины измерений
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха при температуре, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер индикаторный повышенной точности ЧИЗ | - | 1 шт. |
| Элемент питания (для нутромеров модели НИЦ-ПТ) | - | 1 шт. |
| Комплект измерительных вставок, удлинителей и приставочных шайб | - | 1 шт. |
| Футляр | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Порядок работы» паспорта нутромеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
СТП 056-2024 «Нутромеры индикаторные повышенной точности ЧИЗ. Стандарт предприятия».
| Зарегистрировано поверок | 17 |
| Поверителей | 5 |
| Актуальность данных | 15.11.2024 |
