| Номер в госреестре | 93072-24 |
| Наименование СИ | Преобразователи измерительные телеметрические |
| Обозначение типа СИ | ПИТ-3к |
| Изготовитель | Общество с ограниченной ответственностью "ТомИУС-ПРОЕКТ" (ООО "ТомИУС-ПРОЕКТ"), г. Томск |
| Год регистрации | 2024 |
| Срок свидетельства | 30.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные телеметрические ПИТ-3к (далее - преобразователи), предназначены для измерения электрического напряжения, с последующей передачей измеренного значения по волоконно-оптической линии связи или проводному интерфейсу RS232.
Принцип работы преобразователей заключается в аналого-цифровом преобразовании сигналов напряжения по трем входным каналам, обработкой результатов аналогово-цифрового преобразования в микропроцессоре и передачи результатов измерений в цифровом виде по волоконно-оптической линии связи или проводному интерфейсу RS-232 в виде информационного пакета.
Преобразователи применяются в составе телеметрических измерительных систем или систем распределенного автоматизированного управления технологическим объектом, использующих в качестве среды передачи оптоволоконные линии связи и цифровые интерфейсы.
Задание диапазона измерений осуществляется отдельно для каждого входного канала с помощью установки перемычек на плате.

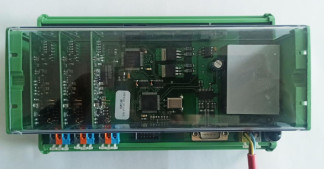

На рисунке 1 показан общий вид преобразователя ПИТ-3к, а также место нанесения знака утверждения типа и серийного номера. Серийный номер в цифро-буквенном формате наносится методом офсетной печати на этикетку, расположенную внутри корпуса преобразователя.
Место нанесения знака утверждения типа и серийного номера
Рисунок 1 - Внешний вид преобразователя, с указанием места нанесения знака утверждения типа и серийного номера
Преобразователи содержат встроенное программное обеспечение, осуществляющее обработку результатов измерений аналого-цифрового преобразователя и передачу результатов измерений по цифровым каналам связи. Для отображения результатов измерений используется сервисное программное обеспечение, устанавливаемое на персональный компьютер. В таблице 1 приведены идентификационные признаки метрологически значимой части ПО.
Таблица 1 - Идентификационные признаки метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Встроенное программное обеспечение | |
| Идентификационное наименование программного обеспечения | pit3k- 10bit- serial- 1000Hz-for-certification |
| Номер версии (идентификационный номер) ПО | не ниже 2.50 |
| Цифровой идентификатор ПО | 197DB53F4E07A2EB313B991E3A2BDFA3 EED4F0139CDB7D22DE6C840D89580B78 |
| Сервисное программное обеспечение | |
| Идентификационное наименование программного обеспечения | pit-serial-client-gui |
| Номер версии (идентификационный номер) ПО | не ниже 1.07 |
| Цифровой идентификатор ПО | 86CE428403CFADCE36C3DDCCB74FBD67 4FECC19908F2820A1435AD9A6FCD8D87 |
Конструкция преобразователей ПИТ-3к обеспечивает защиту встроенного
программного обеспечения путем механической защиты микропроцесора от перезаписи.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений - «средний» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений напряжения, В | от -2,5 до 2,5 от -5 до 5 от 0 до 5 |
| Пределы допускаемой приведенной погрешности, %* | ±0,5 |
| Номинальная частота дискретизации, Гц | 1000 |
| Сопротивление изоляции между цепью питания и корпусом при приложенном напряжении 3000 В, МОм, не менее | 20 |
| Сопротивление изоляции между измерительными входами при приложенном напряжении 2500 В, МОм, не менее | 20 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % (при 25°С) | от -40 до +40 до 80 |
Продолжение таблицы 2
| 1 | 2 |
| Потребляемая мощность, Вт, не более | 7 |
| Масса, кг, не более | 3 |
| Габаритные размеры, мм, не более | 210x100x130 |
| Примечание * - погрешность приведена к диапазону измерений | |
наносится на титульный лист паспорта типографским способом и на информационную этикетку офсетной печатью.
Комплектность средства измерения приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Преобразователь измерительный телеметрический | ПИТ-3к | 1 |
| Руководство по эксплуатации | 36296714.422182.01-027.РЭ | 1 |
| Паспорт | 36296714.422182.01-027.ПС | 1 |
| Сервисное программное обеспечение на CD-диске | pit-serial-client-gui | 1 |
приведены в руководстве по эксплуатации 36296714.422182.01-027.РЭ в разделе 6.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
36296714.422182.01-027.ТУ Преобразователи измерительные телеметрические ПИТ-3к. Технические условия.
