| Номер в госреестре | 93073-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь"), г. Тюмень |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 914
ПСП Междуреченский СИКН № 913, 914 ЛПДС «Конда» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода, преобразователей давления и преобразователей температуры;
- плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и преобразователей температуры или в лаборатории.
СИКН имеет заводской № 914 и представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

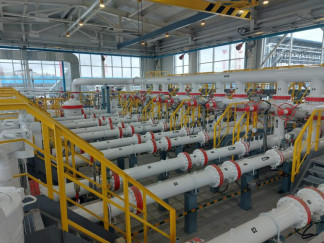

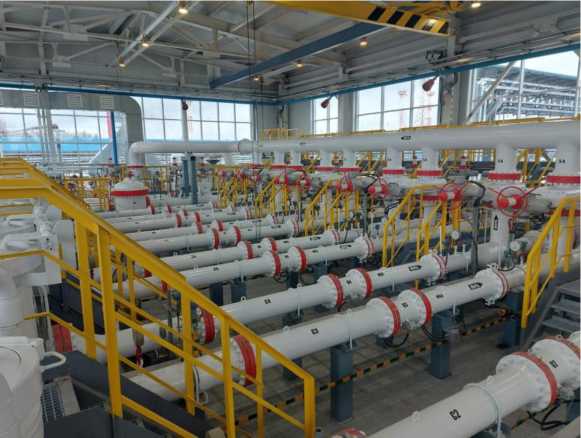

Рисунок 1 - Общий вид СИКН
СИКН состоит из:
- блока измерительных линий, включающий в себя восемь рабочих, три резервные и одну контрольную измерительные линии;
- блока измерений показателей качества нефти;
- системы сбора, обработки информации и управления;
- трубопоршневой поверочной установки (далее - ТПУ);
- системы дренажа нефти.
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1. Часть средств измерений СИКН, приведенных в таблице 4, формируют вспомогательный измерительный канал объёмного расхода нефти (далее - ИК), метрологические характеристики которого определяются комплектным методом.
Таблица 1 - Перечень средств измерений________________________________________________
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода турбинные HTM-10 (далее - ТПР) | 79393-20 |
| Преобразователи расхода турбинные геликоидные DN 250 (далее - ТГПР) | 77003-19 |
| Преобразователи давления измерительные 3051 | 14061-04, 14061-10 |
| Датчики давления Метран 150 | 32854-13 |
| Термометры электронные ExT-01 модели ExT-01/1 | 44307-10 |
| Датчики температуры 644, 3144Р | 14683-04, 14683-09 |
| Термопреобразователь сопротивления платиновый серии 65 | 22257-01, 22257-05 |
| Преобразователи плотности поточные ТН-Плотномер-25-6,3 | 77871-20 |
| Ротаметры металлические H250 | 78433-20 |
| Расходомеры-счетчики ультразвуковые OPTISONIC 3400 | 80128-20 |
| Преобразователи плотности и вязкости FVM | 62129-15 |
| Влагомеры нефти поточные УДВН-1пм | 14557-15 |
| Анализатор серы общей рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT | 47395-17 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
В состав СИКН входит установка поверочная трубопоршневая двунаправленная OGSB (рег. № 62207-15) из состава системы измерений количества и показателей качества нефти № 913 (рег. № 78723-20) и показывающие средства измерений давления и температуры нефти утвержденных типов.
При ремонте системы допускается замена отказавшего средства измерений на такое же средство измерений (того же изготовителя, той же модели, с теми же метрологическими и техническими характеристиками).
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы брутто нефти и массы нетто нефти при вводе показателей качества;
- автоматическое измерение технологических параметров (температуры и давления) и показателей качества нефти;
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей расхода на месте эксплуатации без прекращения приемосдаточных операций;
- контроль метрологических характеристик преобразователей расхода на месте эксплуатации без прекращения приемо-сдаточных операций;
- отбор объединённой пробы нефти по ГОСТ 2517;
- получение сменных, суточных и месячных отчетов, актов приема-сдачи нефти и журналов регистрации показаний средств измерений с выводом данных на дисплей и печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерения СИКН.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, на фланцах преобразователя объёма жидкости эталонного лопастного Smith Meter мод. LM16-S6, зав. № CF 154334, устанавливают пломбы, несущие на себе знак поверки (оттиск клейма поверителя). Схема пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 2.
Место установки пломб

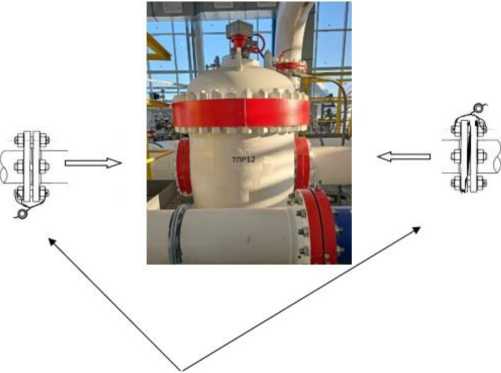

Рисунок 2 - Схема пломбировки от несанкционированного доступа с местами установки пломб
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 3, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

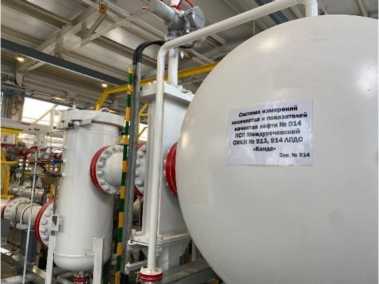

Рисунок 3 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (далее - АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде строчных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода, м3/ч | от 400 до 12300* |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений. | |
Таблица 4 - Состав и основные метрологические характеристики вспомогательных ИК
| № И К | Наименова ние ИК | Количество ИК (место установки) | Состав ИК | Диапазон измерений м3/ч | Пределы допускаемой относительной погрешности ИК | |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | ИК объемного расхода нефти | 1(контрольная измерительная линия) | Преобразователь объёма жидкости эталонный лопастной Smith Meter мод. LM16-S6, зав. № CF 154334, рег. № 29805-05 | ИВК | от 428,0 до 1684,7* | ±0,10 % |
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление нефти с учетом подключения к технологическим трубопроводам, МПа - рабочее - минимальное - максимально допускаемое | 1,2 0,65 2,5 |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Температура перекачиваемой среды, °C | от +7 до +40 |
| Режим работы системы | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380, трехфазное 220±22, однофазное 50 |
| Вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) | от 6,0 до 40,0 |
| Плотность в рабочем диапазоне температуры нефти, кг/м3 | от 830 до 880 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Условия эксплуатации: - температура воздуха в здании СИКН, °C - температура воздуха в помещении установки шкафов системы об работки информации, °C | не ниже +5 от +10 до +35 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 6 - Комплектность СИКН
| Наименование | Обозначение | Количество шт./ экз. |
| Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС «Конда» | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Методика поверки | _ | 1 |
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 914 ЛПДС «Конда» Урайского УМН АО «Транснефть - Сибирь», свидетельство об аттестации методики (метода) измерений № 396-RA.RU.312546-2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
