| Номер в госреестре | 93077-24 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПСЖ-ПРО |
| Изготовитель | Общество с ограниченной ответственностью "Производственная Фирма "Гидродинамика" (ООО "ПФ "Гидродинамика"), г. Киров |
| Год регистрации | 2024 |
| Срок свидетельства | 30.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПСЖ-ПРО (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости.
Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, создаваемых при помощи насосных агрегатов (не входят в состав установки передвижного исполнения), системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, температуры и давления жидкости, насосных агрегатов (не входят в состав установки передвижного исполнения), системы регулирования расхода жидкости, трубной обвязки с одним или несколькими измерительными участками, запорно-регулирующей арматурой, автоматизированной системой измерений, управления и контроля. Опционально в состав установок могут включаться: система хранения и подготовки жидкости, система создания и стабилизации расхода жидкости, система стабилизации температуры жидкости, системы дополнительной деаэрации и фильтрации жидкости, дополнительные средства измерений температуры жидкости, дополнительные средства измерений давления жидкости, средства измерений плотности жидкости, средства измерений вязкости жидкости, средства измерений уровня жидкости, средства измерений параметров окружающей среды.
В качестве средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок применяются весовые устройства производства ООО «ПФ «Гидродинамика», преобразователи расхода вихревые ТИРЭС (рег.№ 29826-10), преобразователи расхода турбинные ТПР1.. .ТПР20, Т11Р1В...Т11Р20В (рег.№ 8326-04), преобразователи расхода турбинные геликоидные ТПРГ (рег.№ 23153-14), преобразователи расхода турбинные геликоидные Т1РГ2 (рег.№ 50008-12), расходомеры массовые DMF (рег.№ 89827-23), расходомеры массовые TM-R, TMU-R и HPC-R (рег.№ 80841-21), расходомеры массовые Promass (модификации Promass 300 Promass 500) (рег.№ 68358-17), расходомеры массовые Promass (рег.№ 15201-07, 15201-11, 86234-22), расходомеры массовые TMU (рег.№ 43908-10), Расходомеры массовые TM-R, TME-R, TMU-R (рег.№ 57785-14), расходомеры массовые кориолисовые FCM2000 (рег.№ 14826-08), расходомеры турбинные PTF, PNF (рег.№ 14616-95), расходомеры электромагнитные 87 (рег.№ 85146-22), расходомеры электромагнитные ИЗМЕРКОН EM (рег.№ 91589-24), расходомеры электромагнитные SUP-LDG-DL (рег.№ 91285-24), расходомеры электромагнитные Метран-370М (рег.№ 90227-23), расходомеры электромагнитные NovaMAG (рег.№ 84826-22), расходомеры электромагнитные NovaMAG Pro (рег.№ 91184-24), расходомеры электромагнитные Promag (мод. Promag 300, Promag 500) (рег.№ 67922-17), расходомеры электромагнитные Promag (рег.№ 14589-07, 14589-09, 14589-14, 86613-22), расходомеры электромагнитные 8700 (рег.№ 14660-12), расходомеры электромагнитные ISOMAG (рег.№ 59917-15), расходомеры электромагнитные KFL-DC (рег.№ 75355-19), расходомеры электромагнитные TIDALFLUX 4300 (рег.№ 51335-12), расходомеры электромагнитные TIDALFLUX 2300 F (рег.№ 56455-14), расходомеры электромагнитные Promag (мод. Promag 100, Promag 200, Promag 400, Promag 800) (рег.№ 61467-15), расходомеры электромагнитные (интеллектуальные) MGG (рег.№ 76687-19), расходомеры электромагнитные с конвертерами сигналов OPTIFLUX 1000/ 2000/ 4000/ 5000/ 6000/ 7000 (расходомеры) IFC 010/ 040/ 050/ 100/ 300 (конвертеры) (рег.№ 40075-13), расходомеры-счетчики массовые FCM2000 (мод. MC2 и MS2) (рег.№ 41984-09), расходомеры-счетчики массовые OPTIMASS (рег.№ 50998-12, 78635-20), расходомеры-счетчики массовые OPTIMASS x400 (рег.№ 53804-13), расходомеры-счетчики массовые SITRANS F C (рег.№ 52346-12), расходомеры-счетчики массовые FCB/FCH (рег.№ 69170-17), расходомеры-счетчики массовые кориолисовые ROTAMASS модели RC (рег.№ 75394-19), расходомеры-счетчики турбинные РСТ-5 (рег.№ 65345-16), расходомеры-счетчики электромагнитные FM10 (рег.№ 91427-24), расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster 600 (рег.№ 81816-21), расходомеры-счетчики электромагнитные ВЗЛЕТ СК (рег.№ 72202-18), расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М (рег.№ 85267-22), расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР (рег.№ 86321-22), расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ (рег.№ 73879-19, 74824-19), расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster (рег.№ 67816-17), расходомеры-счетчики электромагнитные FSM4000 (рег.№ 71094-18, 81934-21), расходомеры-счетчики электромагнитные WATERFLUX (рег.№ 74915-19), расходомеры-счетчики электромагнитные SITRANS FM Transmag 2 (рег.№ 54035-13), расходомеры-счетчики электромагнитные Sitrans FM (рег.№ 22896-02, 35024-07, 35024-12, 61306-15), счетчики жидкости СЖ (СЖ-ППО, СЖ-ППВ, СЖ-ППТ) (рег.№ 44417-10), счетчики-расходомеры массовые Метран-360М (рег.№ 89922-23), счетчики-расходомеры массовые МЛ (рег.№ 75212-19), счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (рег.№ 47266-11, 47266-16), счетчики-расходомеры массовые Штрай-Масс (рег.№ 70629-18), счетчики-расходомеры массовые Micro Motion мод. DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF (рег.№ 45115-10), счетчики-расходомеры массовые Micro Motion, мод. CMFHC2 (рег.№ 42546-09), счетчики-расходомеры массовые Micro Motion (рег.№ 45115-16), счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260 (рег.№ 77657-20), счетчики-расходомеры массовые кориолисовые ROTAMASS (рег.№ 27054-14), счетчики-расходомеры электромагнитные ЭМИС-МАГ 270 (рег.№ 86201-22), счетчики-расходомеры электромагнитные ADMAG (рег.№ 79595-20), счетчики-расходомеры электромагнитные ADMAG (мод. AXF, AXR, CA, AXW) (рег.№ 59435-14), счетчик-расходомер массовый Micro Motion (рег.№ 87582-22), расходомеры (расходомеры-счетчики, преобразователи расхода) производства ООО «ПФ «Гидродинамика», трубопоршневые поверочные установки ТПУ (рег.№ 76730-19), установка поверочная стационарная BCP-M (рег.№ 33203-06), установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ (рег.№ 67156-17), установки поверочные трубопоршневые ТПУ Новатор (рег.№ 85381-22), установки поверочные трубопоршневые СИРИУС (рег.№ 82855-21), установки поверочные трубопоршневые ИВС-Прувер (рег.№ 51068-12), установки поверочные трубопоршневые
Сапфир (рег.№ 65072-16), установки трубопоршневые НАФТА-ПРУВЕР-300 (рег.№ 75763-19), установки трубопоршневые НАФТА-ПРУВЕР-100 (рег.№ 78881-20), установки трубопоршневые Сапфир (рег.№ 15355-96, 15355-01), установки трубопоршневые ТПУ Сапфир-М НГИ (рег.№ 67690-17), установки трубопоршневые поверочные Сапфир-М НГИ-400 (рег.№ 88293-23), установки трубопоршневые поверочные ТПУ Сапфир-Вектор (-350) (рег.№ 68998-17, 70652-18), установки трубопоршневые поверочные стационарные ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100 (рег.№ 31455-06), трубопоршневые поверочные установки производства ООО «ПФ «Гидродинамика», мерники металлические образцовые 1-го разряда М1р-2, М1р-5, М1р-10, М1р-20, М1р-50, М1р-100, М1р-200, М1р-500, М1р-1000 (рег.№ 5189-02), мерники металлические технические М (рег.№ 75617-19), мерники металлические технические МТ (рег.№ 27955-04, 46033-10, 57823-14), мерники металлические эталонные 1-го разряда J (рег.№ 44080-10), мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (рег.№ 20835-05), мерники производства ООО «ПФ «Гидродинамика».
В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления, термометры и датчики температуры утвержденного типа с абсолютной погрешностью измерений не более ±2 °С.
В качестве средств измерений давления жидкости в составе установок применяются преобразователи давления, датчики давления утвержденного типа с относительной погрешностью измерения не более ±2,5, манометры утвержденного типа с классом точности не более 2,5.
В качестве средства измерений плотности жидкости в составе установок применяются плотномеры и/или ареометры утвержденного типа с абсолютной погрешностью не более ±50 кг/м3.
В качестве средства измерений вязкости жидкости в составе установок применяются вискозиметры утвержденного типа с абсолютной погрешностью измерения не более ±5 сСт.
В качестве средства измерений уровня жидкости в составе установок применяются уровнемеры, системы измерения уровня, датчики уровня, указатели уровня, сигнализаторы уровня, ограничители уровня, линейки, рулетки утвержденного типа с абсолютной погрешностью измерения не более ±5 мм.
В качестве средства измерений параметров окружающей среды в составе установок применятся средства измерений утвержденного типа с абсолютной погрешностью измерений: температуры не более ±0,5°С, влажности не более ±3 %, атмосферного давления не более ±0,5 кПа.
Поверяемое средство измерений устанавливается в измерительный участок трубной обвязки установки. Жидкость посредством насосных агрегатов и системы регулирования расхода жидкости из системы хранения и подготовки жидкости (при ее наличии) подается в измерительный участок установки и проходит через поверяемое средство измерений. Далее, в зависимости от метода измерений, жидкость направляется через расходомеры установки (при их наличии) и/или трубопоршневую установку (далее - ТПУ) (при ее наличии), и/или через устройство переключения потока на весовое устройство (при его наличии), и/или мерник (при его наличии). Измерительный участок установки может находиться до или после расходомеров, весовых устройств, мерников, ТПУ установки. Автоматизированная система измерений, управления и контроля управляет работой установки, собирает и обрабатывает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Установки имеют различные модификации, отличающиеся составом средств измерений, верхними границами диапазонов воспроизводимых расходов, исполнениями.
Модификация установок обозначается следующим образом: В-a / Р-b / М-c / Т-d / ИР.
При наличии в составе установки весового устройства в группе «В-а» вместо литеры «а» указывается наибольший воспроизводимый расход при измерении по ВУ, м3/ч. При отсутствии в составе установки весового устройства группа, включая знак «/», исключается.
При наличии в составе установки расходомера (счетчика) жидкости в группе «Р-b» вместо литеры «b» указывается наибольший воспроизводимый расход при измерении по расходомеру (счетчику) жидкости, м3/ч. При отсутствии в составе установки расходомера (счетчика) жидкости группа, включая знак «/», исключается.
При наличии в составе установки мерника в группе «М-c» вместо литеры «с» указывается наибольший воспроизводимый расход при измерении по мернику, м3/ч. При отсутствии в составе установки мерника группа, включая знак «/», исключается.
При наличии в составе установки трубопоршневой установки в группе «Т-d» вместо литеры «d» указывается наибольший воспроизводимый расход при измерении по трубопоршневой установке, м3/ч. При отсутствии в составе установки трубопоршневой установки группа, включая знак «/», исключается.
В группе «И» указывается исполнение установки. При стационарном исполнении указывается литера «С», при передвижном исполнении указывается литера «П».
В группе «Р» указывается тип рабочей среды. Для установок, в которых в качестве рабочей среды применяют воду, указывается литера «В». Для установок, в которых в качестве рабочей среды применяют другие жидкости кроме воды, указывается литера «Н». Для установок, в которых в качестве рабочей среды применяют воду и другие жидкости кроме воды, указываются литеры «ВН».
Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.

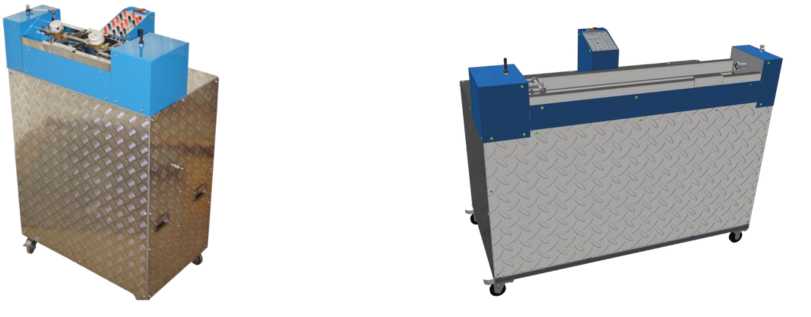

а) исполнение передвижное

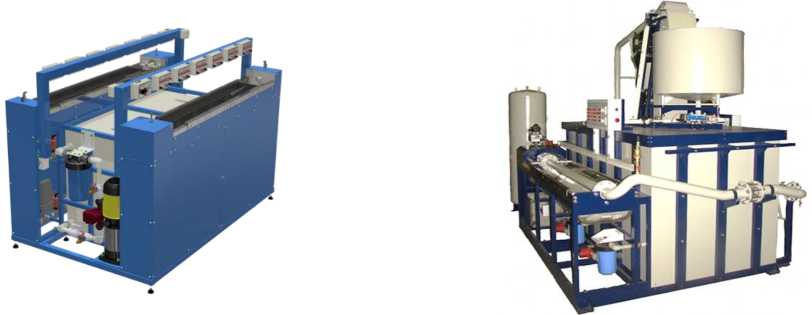

б) исполнение стационарное
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется нанесением знака поверки в виде наклейки или давлением на свинцовые (пластмассовые) пломбы и/или специальную мастику, которыми пломбируются фланцевые соединения расходомеров (при их наличии) и/или ТПУ (при ее наличии), а также при наличии мерников места их крепления к основанию (общей раме) установки (в соответствии с руководством по эксплуатации на установку).
При применении в составе установки средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости утвержденного типа без действующих положительный сведений, включенных в Федеральный информационный фонд по обеспечению единства измерений - дополнительно пломбируются данные средства измерений в соответствии с их описанием типа.
При применении в составе установки средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости производства ООО «ПФ «Гидродинамика» (не утвержденного типа) - дополнительно в соответствии с руководством по эксплуатации на установку, в состав которой входят данные средства измерений, пломбируются (при наличии): шкала и/или уровнемерная трубка, и/или накидная гайка смотрового глазка (диоптра) сливного трубопровода, и/или сливной кран (клапан трубопровода) нижнего донного налива, и/или места крепления компенсатора вместимости мерника и/или отверстия завернутых винтов крепления детекторов положения шарового поршня, и/или через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка ТПУ.

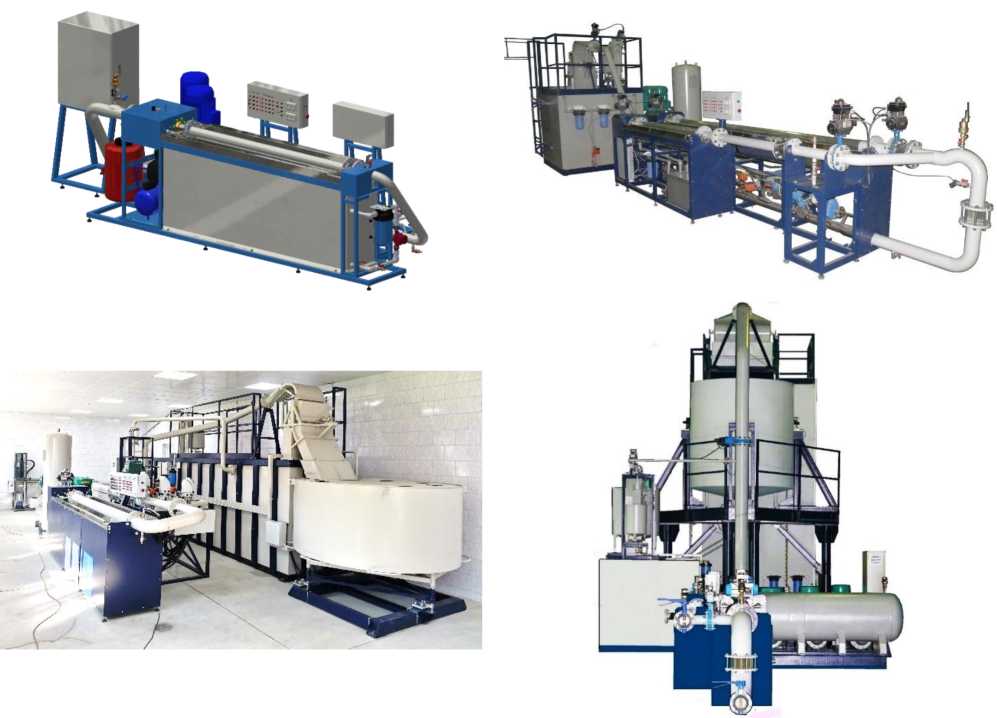

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на доступном для просмотра месте установки электрохимическим, лазерным или механическим способом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости со средствами измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена защита от преднамеренных изменений с помощью простых программных средств.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FlowPlantM |
| Номер версии (идентификационный номер) ПО1) | vl.X1) |
| Цифровой идентификатор ПО | _ |
| 1) вместо литеры «Х» указывается цифровой номер версии метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон измерений (воспроизведения) массового и объемного расходов жидкости 1), т/ч (м3/ч) - при применении весовых устройств - при применении расходомеров - при применении мерников - при применении трубопоршневых установок | от 0,001 до 2000 от 0,001 до 2000 от 0,001 до 2000 от 0,001 до 2000 | |
| Переходный расход1)2) Qn, т/ч (м3/ч) - при применении весовых устройств - при применении расходомеров - при применении мерников - при применении трубопоршневых установок | от 0,001 до 300 от 0,001 до 300 от 0,001 до 300 от 0,001 до 300 | |
| Количество применяемых переходных расходов1), штук | от 0 до 10 | |
| Индекс точности 1) | ВЭ | РЭ |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости при применении весовых устройств 1), % | от ±0,040 до ±0,055 вкл. | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств 1), % | от ±0,045 до ±0,055 вкл. | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении мерников 1), % | от ±0,045 до ±0,055 вкл. | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении трубопоршневых установок 1), % | _ | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности установок (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении расходомеров массовых 1), % | _ | от ±0,08 до ±1,0 |
| 1 | 2 | |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных 1), % | _ | от ±0,20 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) массы в потоке и массового расхода жидкости в диапазоне расходов от Qn1)2) до QN+11)2) при применении весовых устройств, % | от ±0,040 до ±0,055 вкл. | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости в диапазоне расходов от Qn1)2) до QN+11)2) при применении весовых устройств, % | от ±0,045 до ±0,055 вкл. | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости в диапазоне расходов от Qn1)2) до QN+11)2) при применении мерников, % | от ±0,045 до ±0,055 вкл. | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости в диапазоне расходов от Qn1)2) до QN+11)2) при применении трубопоршневых установок, % | _ | от ±0,06 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) массы и объема жидкости в потоке, и/или массового и объемного расходов жидкости в диапазоне расходов от Qn1)2) до QN+11)2) при применении расходомеров массовых, % | _ | от ±0,08 до ±1,0 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости в диапазоне расходов от Qn1)2) до QN+11)2) при применении расходомеров объемных , % | _ | от ±0,20 до ±1,0 |
| Qn - переходный расход, где N - номер переходного расхода (допускается вместо от Qn до Qn+i указывать от Qнаим до Qn или от Qn до Qнаиб, где Qнаим - наименьший расход, Qm^ - наибольший расход) 1) конкретное значение указывается в эксплуатационных документах на установку 2) указывается для каждого применяемого переходного расхода | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений 1), мм | от 1 до 600 |
| Количество одновременно поверяемых средств измерений, штук 1) | от 1 до 32 |
| Измеряемая среда 1) | жидкость |
| Температура измеряемой среды, °С 1)2)4) | от +2 до +40 |
| Плотность измеряемой среды, кг/м3 1) | от 650 до 1650 |
| Вязкость измеряемой среды, сСт 1) | от 0,55 до 300 |
| Давление измеряемой среды в трубопроводе, МПа 1) | не более 2,5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38/220±22 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С 3) - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет Средняя наработка на отказ, ч | 10 20000 |
| 1) - конкретное значение указывается в эксплуатационных документах на установку 2) - для установок с индексом точности ВЭ температура измеряемой среды (жидкости) от +15 °С до +25 °С 3) - для установок с индексом точности ВЭ температура окружающей среды от +15 °С до +25 °С 4) - для установок в состав которых входят средства измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости не утвержденного типа - температура измеряемой среды (жидкости) от +10 °С до +30 °С | |
Знак утверждения типа наносится электрохимическим, лазерным или механическим способом на маркировочную табличку, закрепленную на доступном для просмотра месте установки и по центру титульного листа руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная | УПСЖ-ПРО | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделах 1 «Описание и работа установки» и 5 «Использование установки» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-013-60647216-2023 Установки поверочные УПСЖ-ПРО. Технические условия.
