| Номер в госреестре | 93078-24 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1175-4К |
| Изготовитель | "MATRIX TECHNOLOGY INC.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 30.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1175-4К (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока по четырем независимым каналам.
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Источники имеют четыре изолированных и независимых канала в одном корпусе и набор режимов и функций в каждом канале: стабилизация тока, стабилизация напряжения, защита от перенапряжения, защита от перегрузки по току. Управление и контроль режимов работы каждого канала источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах 19” форм-фактора высотой 2U для монтажа в приборную стойку.
Модификации источников отличаются выходной мощностью и диапазонами установки выходных параметров - напряжения и силы тока, представленных в таблице 1.
Таблица 1 - Модификации источников
| Модификация | Число каналов | Выходное напряжение на канал, В | Выходной ток на канал, А | Мощность на канал, Вт |
| АКИП-1175-4К-32-6 | 4 | от 0 до 32 | от 0 до 6 | 192 |
| АКИП-1175-4К-32-10 | 4 | от 0 до 32 | от 0 до 10 | 320 |
| АКИП-1175-4К-60-5 | 4 | от 0 до 60 | от 0 до 5 | 300 |
| АКИП-1175-4К-80-6 | 4 | от 0 до 80 | от 0 до 6 | 150 |
| АКИП-1175-4К-80-10 | 4 | от 0 до 80 | от 0 до 10 | 300 |
| АКИП-1175-4К-150-5 | 4 | от 0 до 150 | от 0 до 5 | 300 |
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК. Для подключения удаленной нагрузки по 4-проводной схеме предусмотрен вход обратной связи на передней панели.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров.
На задней панели источников расположены: винт заземления, интерфейс дистанционного управления RS-232 и разъем сети питания.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на боковой стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
А Б

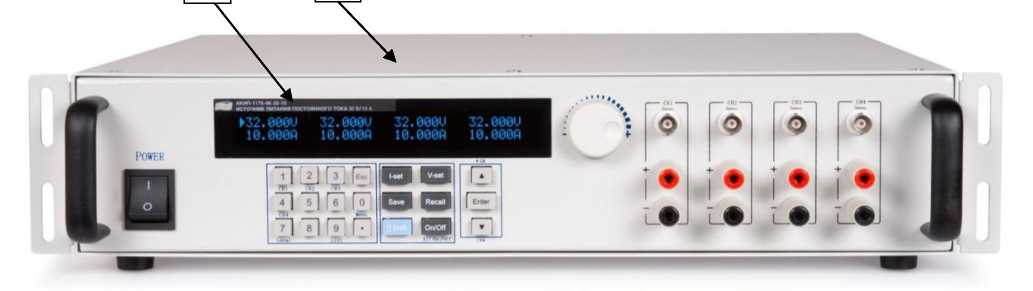

Рисунок 1 - Общий вид источников с местами нанесения знака утверждения типа (А), знака поверки (Б)

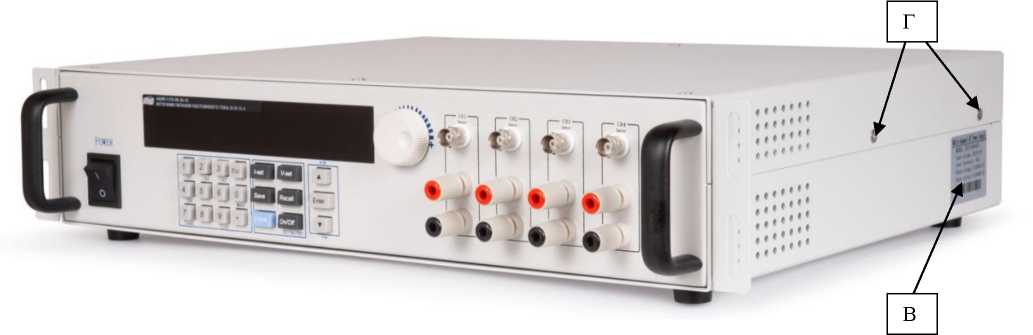

Рисунок 2 - Вид боковой панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

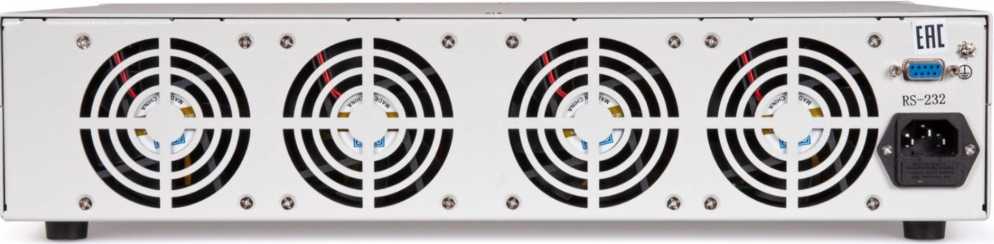

Рисунок 3 - Вид задней панели источников
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 2 - Пределы допускаемой погрешности установки и измерения выходного напряжения источников_____________________________________________________________
| Модификация | Пределы допускаемой абсолютной погрешности установки напряжения, В | Пределы допускаемой абсолютной погрешности измерения напряжения, В |
| АКИП-1175-4К-32-6 | ±(0,001-иусг1)+0,008) | ±(0,001-иИЗм2)+0,008) |
| АКИП-1175-4К-32-10 | ||
| АКИП-1175-4К-60-5 | ||
| АКИП-1175-4К-80-6 | ||
| АКИП-1175-4К-80-10 | ||
| АКИП-1175-4К-150-5 | ||
| Примечание: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В 2) иизм - значение напряжения постоянного тока, измеренное источником, В | ||
Таблица 3 - Пределы допускаемой погрешности установки и измерения силы выходного тока источников
| Модификация | Пределы допускаемой абсолютной погрешности установки силы тока, А | Пределы допускаемой абсолютной погрешности измерения силы тока, А |
| АКИП-1175-4К-32-6 | ±(0,002- 1уст1)+0,002) | ±(0,002-Ь,зм2)+0,002) |
| АКИП-1175-4К-32-10 | ||
| АКИП-1175-4К-60-5 | ||
| АКИП-1175-4К-80-6 | ||
| АКИП-1175-4К-80-10 | ||
| АКИП-1175-4К-150-5 | ||
| Примечание: 1) 1уст - значение силы постоянного тока, установленное на источнике, А 2) 1изм - значение силы постоянного тока, измеренное источником, А | ||
Таблица 4 - Допускаемые значения уровня пульсаций выходного напряжения источников
| Модификация | Уровень пульсаций выходного напряжения (скз), мВ |
| АКИП-1175-4К-32-6 | 8 |
| АКИП-1175-4К-32-10 | |
| АКИП-1175-4К-60-5 | |
| АКИП-1175-4К-80-6 | |
| АКИП-1175-4К-80-10 | |
| АКИП-1175-4К-150-5 | 10 |
Таблица 5 - Допускаемые значения уровня пульсаций выходного тока источников
| Модификация | Уровень пульсаций выходного тока (скз), мА |
| АКИП-1175-4К-32-6 | 3 |
| АКИП-1175-4К-32-10 | |
| АКИП-1175-4К-60-5 | |
| АКИП-1175-4К-80-6 | |
| АКИП-1175-4К-80-10 | |
| АКИП-1175-4К-150-5 | 5 |
Таблица 6 - Допускаемые значения нестабильности выходного напряжения при изменении тока нагрузки источников
| Модификация | Нестабильность напряжения при изменении тока нагрузки, В |
| АКИП-1175-4К-32-6 | ±(0,0002^+0,005) |
| АКИП-1175-4К-32-10 | ±(0,0002^+0,008) |
| АКИП-1175-4К-60-5 | ±(0,0002^+0,005) |
| АКИП-1175-4К-80-6 | |
| АКИП-1175-4К-80-10 | |
| АКИП-1175-4К-150-5 |
Примечание:
иуст - значение напряжения постоянного тока, установленное на источнике, В
Таблица 7 - Допускаемые значения нестабильности выходного тока при изменении напряжения на нагрузке источников
| Модификация | Нестабильность силы тока при изменении напряжения на нагрузке, А |
| АКИП-1175-4К-32-6 | ±(0,0002-1уст+0,005) |
| АКИП-1175-4К-32-10 | |
| АКИП-1175-4К-60-5 | |
| АКИП-1175-4К-80-6 | |
| АКИП-1175-4К-80-10 | |
| АКИП-1175-4К-150-5 | |
| Примечание: 1уст - значение силы постоянного тока, установленное на источнике, А | |
Таблица 8 - Допускаемые значения нестабильности выходного напряжения при изменении напряжения питания источников
| Модификация | Нестабильность напряжения при изменении напряжения питания, В |
| АКИП-1175-4К-32-6 | ±(0,0002^+0,005) |
| АКИП-1175-4К-32-10 | ±(0,0002^+0,008) |
| АКИП-1175-4К-60-5 | ±(0,0002^+0,005) |
| АКИП-1175-4К-80-6 | |
| АКИП-1175-4К-80-10 | |
| АКИП-1175-4К-150-5 |
Примечание:
иуст - значение напряжения постоянного тока, установленное на источнике, В
Таблица 9 - Допускаемые значения нестабильности выходного тока при изменении напряжения питания источников
| Модификация | Нестабильность силы тока при изменении напряжения питания, А |
| АКИП-1175-4К-32-6 | ±(0,0002-1уст+0,005) |
| АКИП-1175-4К-32-10 | |
| АКИП-1175-4К-60-5 | |
| АКИП-1175-4К-80-6 | |
| АКИП-1175-4К-80-10 | |
| АКИП-1175-4К-150-5 |
Примечание:
1уст - значение силы постоянного тока, установленное на источнике, А
Таблица 10 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В | от 99 до 121 от 198 до 242 |
| Частота напряжения питания, Гц | 50 |
| Масса, кг, не более | 9 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 480х142х370 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более | от 0 до +40 80 |
Таблица 11 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания постоянного тока | АКИП-1175-4К 1) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации | - | 1 |
| 1) В зависимости от модификации | ||
приведены в разделе «ПОРЯДОК РАБОТЫ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1175-4К».
