| Номер в госреестре | 93082-24 |
| Наименование СИ | Счетчики газа турбинные |
| Обозначение типа СИ | ТАУ-ТСГ |
| Изготовитель | Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ"), г. Арзамас, Нижегородская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 30.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа турбинные ТАУ-ТСГ (далее - счетчик) предназначены для измерения объема при рабочих условиях плавно меняющегося потока очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ, пропан, воздух, азот, инертных и других газов.
Принцип действия счетчика основан на взаимодействии крыльчатки измерительного турбинного колеса, аксиально расположенного в корпусе счетчика, с движущимся по нему потоком газа. С помощью крыльчатки осевая скорость потока газа преобразуется в угловую скорость вращения, которая пропорциональна объемному расходу газа, а число оборотов крыльчатки - объему газа, прошедшему через измерительный преобразователь счетчика. Вращение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий суммарный объем газа при рабочих условиях, прошедший через счетчик.
Счетчик состоит из корпуса, измерительного преобразователя, включающего в себя струевыпрямитель и измерительное турбинное колесо, корпус редуктора и редуктор, магнитной муфты, восьмиразрядного роликового счетного механизма и масляного насоса с системой маслопровода (опционально). Детали счетчика, соприкасающиеся с рабочей средой, изготовлены из материалов, устойчивых к коррозии и химическим воздействиям измеряемой среды. Сам корпус счетчика и внешние элементы конструкции выполнены из материалов или защищены покрытиями стойкими к атмосферным воздействиям. Дополнительно к счетчику газа могут поставляться низкочастотный, среднечастотный и/или высокочастотный датчик импульсов. Датчики импульсов предназначены для формирования импульсов, пропорциональных объему прошедшего через счетчик газа, и передачи информации о прошедшем объеме газа от счетчиков к внешнему устройству.
Для удобства считывания показаний измеренного объема со счетчика корпус счетного механизма имеет возможность поворачиваться вокруг своей оси на 355°.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G65; G100; G160; G250; G400; G650; G1000; G1600.
В зависимости от конструктивных различий корпуса, измерительного преобразователя и других элементов счетчики выпускаются в конструктивных исполнениях А, Б.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях О (основное), C (специальное), 2У.
Счетчик дополнительно может быть оснащен масляным насосом.
Структура условного обозначения счетчиков:
ТАУ-ТСГ [1], где:
[1] - типоразмер: G65; G100; G160; G250; G400; G650; G1000; G1600.
В условное обозначение счетчика при заказе должны дополнительно входить диаметр условного прохода, отношение максимального и минимального расходов газа, обозначение конструктивного исполнения (А или Б), исполнение в зависимости от метрологических характеристик счетчика (О, С, 2У), обозначения технических условий.
Пример условного обозначения счетчика при заказе типоразмера G160, диапазоном измерений 1:30, с условным проходом DN 80, конструктивного исполнения А, исполнения 2У: Счетчик газа турбинный ТАУ-ТСГ G160 DN 80 (1:30) А/2У УРГП.407262.016.ТУ.
Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы на винты крепления крышки счетного механизма. Заводской номер в виде цифрового кода наносится на циферблат
счетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

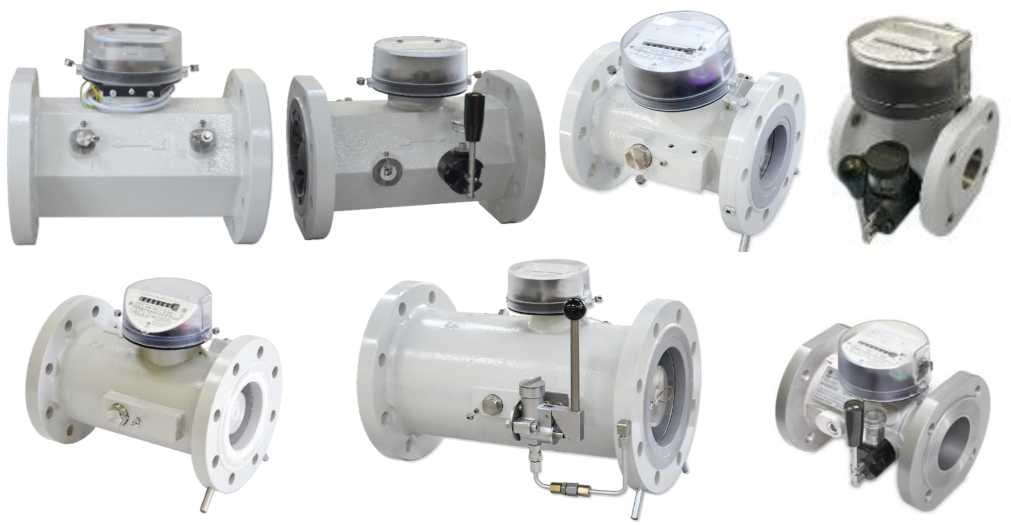

Рисунок 1 - Общий вид основных исполнений счетчиков
Место нанесения заводского номера
Место нанесения знака утверждения типа

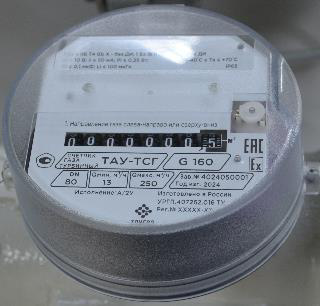

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа

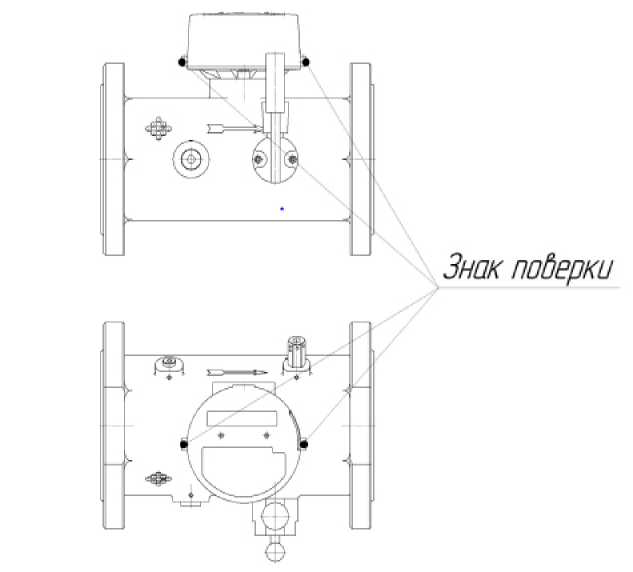

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Таблица 1 - Метрологические характеристики счетчиков в конструктивном исполнении А
| Типоразмер | Номинальный диаметр DN | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | |||
| 1:50 | 1:40 | 1:30 | 1:20 | |||
| Qmin, м3/ч | ||||||
| G65 | 50 | 100 | _ | _ | _ | 5 |
| G100 | 80 | 160 | _ | _ | _ | 8 |
| G160 | 80 | 250 | _ | _ | _ | 13 |
| G250 | 80 | 400 | _ | 10 | 13 | 20 |
| G250 | 100 | 400 | _ | _ | _ | 20 |
| G400 | 100 | 650 | _ | 16 | 20 | 32 |
| G400 | 150 | 650 | _ | _ | _ | 32 |
| G650 | 150 | 1000 | _ | _ | 32 | 50 |
| G1000 | 150 | 1600 | 32 | 40 | 50 | 80 |
| G1000 | 200 | 1600 | _ | _ | _ | 80 |
| G1600 | 200 | 2500 | _ | _ | 80 | 130 |
Пр им еч ани е - Приняты следующие обозначения: Qmax - максимальный объемный расход;
Qmin - минимальный объемный расход.
Таблица 2 - Метрологические характеристики счетчиков в конструктивном исполнении Б
| Типоразмер | Номинальный диаметр DN | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | |
| 1:30 | 1:20 | |||
| Qmin, м3/ч | ||||
| G100 | 80 | 160 | _ | 8 |
| G160 | 80 | 250 | _ | 13 |
| G250 | 80 | 400 | 13 | 20 |
| G250 | 100 | 400 | _ | 20 |
| G400 | 100 | 650 | 20 | 32 |
| G400 | 150 | 650 | _ | 32 |
| G650 | 150 | 1000 | 32 | 50 |
| G1000 | 150 | 1600 | 50 | 80 |
Таблица 3 - Пределы допускаемой относительной погрешности измерения объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности измерения объема, % |
| О | от Qmin до 0,1-Qmax от 0,1-Qmax до Qmax включ. | ±2,0 ±1,0 |
| C | от Qmin до 0,2-Qmax от 0,2-Qmax до Qmax включ. | ±2,0 ±1,0 |
| 2У | от Qmin до Qmax включ. | ±0,9 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| Типоразмер | G65 | G100 | G160 | G250 | G400 | G650 | G1000 | G1600 |
| Номинальный диаметр DN | 50 | 80 | 80 | 80/ 100 | 100/ 150 | 150 | 150/ 200 | 200 |
| Порог чувствительности, не более м3/ч | 0,02-Qmax | |||||||
| Емкость счетного механизма, ..3 м | 106 | 107 | 107 | 107 | 107; 108 | 107; 108 | 107; 108 | 108 |
| Цена деления ролика младшего 3 разряда, м3 | 0,002 | 0,02 | 0,02 | 0,02; 0,2 | ||||
| Рабочее давление измеряемой среды, МПа, не более | 1,6 | |||||||
| Диапазон температуры измеряемой среды, °С | от -40 до +60 | |||||||
| Диапазон температуры окружающей среды, °С | от -40 до +70 | |||||||
| Относительная влажность воздуха, % | до 100 | |||||||
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP65 | |||||||
| Маркировка взрывозащиты: - без датчика импульсов - с датчиком импульсов | 1 Ex h IIB T4 Gb 1 Ex h ib IIB T4 Gb X | |||||||
| Наименование характеристики | Значение | |||||||
| Габаритные размеры, мм, не более: исполнение А | ||||||||
| - высота | 170 | 230 | 230 | 230/ | 280/ | 370 | 370/ | 420 |
| 280 | 370 | 420 | ||||||
| - ширина | 260 | 305 | 305 | 305/ | 350/ | 415 | 415/ | 575 |
| 350 | 415 | 575 | ||||||
| - длина | 150 | 240 | 240 | 240/ | 240/ | 450 | 450/ | 600 |
| 300 | 450 | 600 | ||||||
| исполнение Б | ||||||||
| - высота | _ | 257 | 257 | 257/ | 260/ | 312 | 312 | _ |
| 260 | 312 | |||||||
| - ширина | _ | 288 | 288 | 288/ | 313/ | 375 | 375 | _ |
| 313 | 375 | |||||||
| - длина | _ | 240 | 240 | 240/ | 300/ | 450 | 450 | _ |
| 300 | 450 | |||||||
| Масса, кг, не более Исполнение А | 15 | 21 | 21 | 21/26 | 26/52 | 52 | 52/64 | 64 |
| Исполнение Б | _ | 21 | 21/26 | 26/52 | 52 | 52 | _ | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 100000 |
наносится на циферблат механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа турбинный | ТАУ-ТСГ | 1 |
| Руководство по эксплуатации* | УРГП.407262.016 РЭ | 1 |
| Паспорт* | УРГП.407262.016 ПС | 1 |
| Емкость с маслом** | _ | 1 |
| * В бумажной и/или электронной форме. * * При наличии масляного насоса. | ||
приведены в пункте 2.3 руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
УРГП.407262.016 ТУ «Счетчики газа турбинные ТАУ-ТСГ. Технические условия».
