Мультиметры переносные ПрофКиП МП, 93083-24

Мультиметры переносные ПрофКиП МП (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянного тока, электрической ёмкости и частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	93083-24
Наименование СИ	Мультиметры переносные
Обозначение типа СИ	ПрофКиП МП
Изготовитель	Общество с ограниченной ответственностью "ПрофКиП" (ООО "ПрофКиП"), Московская обл., г. Мытищи
Год регистрации	2024
Срок свидетельства	30.08.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Мультиметры предназначены для использования в цеховых и лабораторных условиях, при наладке и ремонте радиотехнического оборудования, электронных схем и узлов автоматики, а также при тестировании и ремонте промышленных электросетей.

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположены: цифровой дисплей, функциональные кнопки управления (в зависимости от модификации), поворотный переключатель выбора режима работы и входные гнёзда. Измеренные значения отображаются на жидкокристаллическом дисплее.

Принцип действия мультиметров основан на преобразовании измеряемой величины в напряжение с последующим его преобразованием с помощью АЦП двойного интегрирования.

Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера.

К данному типу средств измерений относятся следующие модификации: ПрофКиП МП-15В, ПрофКиП МП-18В, ПрофКиП МП-87, ПрофКиП МП-106, ПрофКиП МП-107, ПрофКиП МП-111, ПрофКиП МП-113, ПрофКиП МП-114, ПрофКиП МП-144, ПрофКиП МП-175, ПрофКиП МП-177, ПрофКиП МП-188.

Мультиметры различаются между собой:

- наличием /отсутствием определённых режимов измерения;

- наличием /отсутствием сервисных режимов и дополнительных функций;

- погрешностью измерений в различных режимах;

- максимальным/ минимальным значением измеряемой величины в том или ином режиме;

- размерами дисплея и его цифрового индикатора, а так же его разрядностью;

- габаритными размерами и массой.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса мультиметров.

Установленная на корпус наклейка не должна препятствовать считыванию показаний с дисплея прибора, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель мультиметров.

Общий вид мультиметров представлен на рисунках 1-12. Место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа представлены на рисунке 13. Место нанесения заводского номера представлено на рисунке 14.

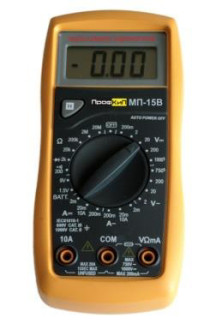

Рисунок 1 - Общий вид мультиметров переносных ПрофКиП МП-15В

Рисунок 2 - Общий вид мультиметров

переносных ПрофКиП МП- 18В

Рисунок 3 - Общий вид мультиметров переносных ПрофКиП МП-87

Рисунок 4 - Общий вид мультиметров переносных ПрофКиП МП-106

Рисунок 5 - Общий вид мультиметров переносных ПрофКиП МП-107

Рисунок 6 - Общий вид мультиметров переносных ПрофКиП МП-111

Рисунок 7 - Общий вид мультиметров переносных ПрофКиП МП-113

Рисунок 8 - Общий вид мультиметров переносных ПрофКиП МП-114

Рисунок 9 - Общий вид мультиметров переносных ПрофКиП МП-144

Рисунок 10 - Общий вид мультиметров переносных ПрофКиП МП-175

Рисунок 11 - Общий вид мультиметров переносных ПрофКиП МП-177

Рисунок 12 - Общий вид мультиметров переносных ПрофКиП МП-188

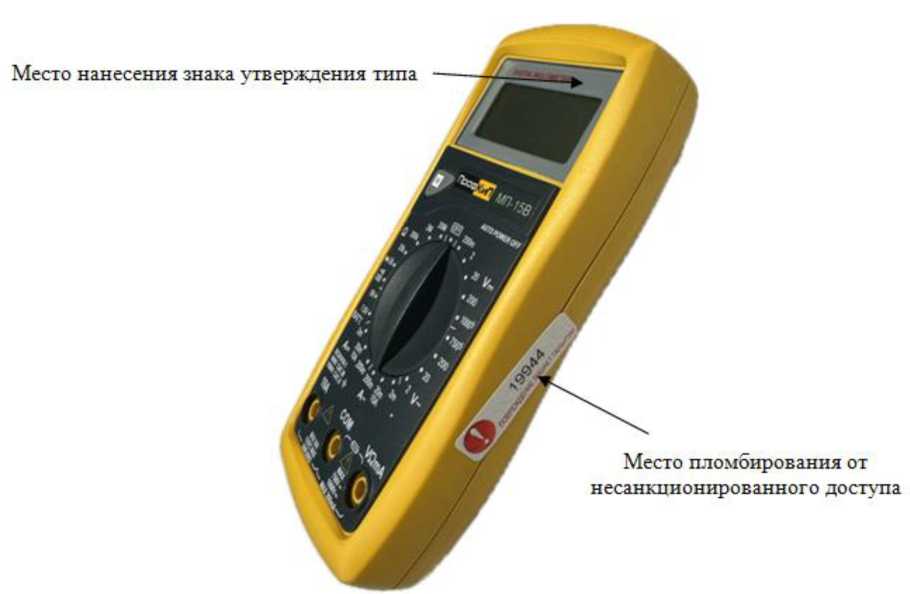

Рисунок 13 - Место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа

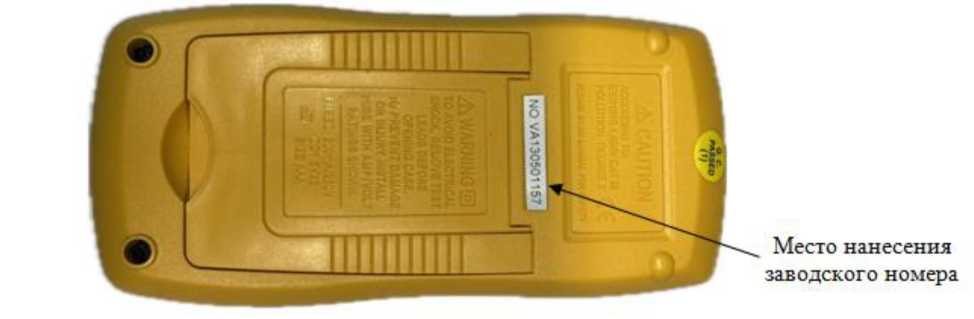

Рисунок 14 - Место нанесения заводского номера

Программное обеспечение

Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Profkip Power
Номер версии (идентификационный номер ПО)	_
Цифровой идентификатор ПО	CRC32

Технические характеристики

Основные метрологические и технические характеристики мультиметров переносных ПрофКиП МП представлены в таблицах 2-8.

Таблица 2 - Метрологические характеристики в режиме измерения напряжения постоянного тока

Модификация	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мВ, В
1	2	3	4
ПрофКиП МП-15В	200 мВ	0,1 мВ	± (0,5 •Ю-2 иизм + 1r)
	2 В	0,001 В
	20 В	0,01 В
	200 В	0,1 В
	1000 В	1 В	± (0,8 •Ю-2 иизм + 2r)
ПрофКиП МП-18В	400 мВ	0,1 мВ	± (0,7 •Ю-2 иизм + 2r)
	4 В	0,001 В
	40 В	0,01 В
	400 В	0,1 В
	1000 В	1 В
ПрофКиП МП-87	60 мВ	0,01 мВ	± (0,5 •Ю-2 иизм + 2r)
	600 мВ*	0,1 мВ
	6 В	0,001 В
	60 В	0,01 В
	600 В	0,1 В
	1000 В	1 В	± (0,8 •Ю-2 иизм + 2r)
ПрофКиП МП-106	200 мВ	0,1 мВ	± (0,5 •Ю-2 иизм + 2r)
	2 В	0,001 В
	20 В	0,01 В
	200 В	0,1 В
	1000 В	1 В	± (0,8 •Ю-2 иизм + 2r)
ПрофКиП МП-107	600 мВ	0,1 мВ	± (0,5 •Ю-2 иизм + 3r)
	6 В	0,001 В
	60 В	0,01 В
	600 В	0,1 В
	1000 В	1 В

1	2	3	4
ПрофКиП МП-111	400 мВ	0,1 мВ	± (0,5-10-2 иизм + 4r)
	4 В	0,001 В
	40 В	0,01 В
	400 В	0,1 В
	600 В	1 В	± (1,0-10-2 иизм + 4r)
ПрофКиП МП-113	600 мВ	0,1 мВ	± (0,5-10-2 иизм + 3r)
	6 В	0,001 В
	60 В	0,01 В
	600 В	0,1 В
ПрофКиП МП-114	600 мВ	0,1 мВ	± (0,5-10-2 иизм + 3r)
	6 В	0,001 В
	60 В	0,01 В
	600 В	0,1 В
	1000 В	1 В
ПрофКиП МП-144	60 мВ	0,01 мВ	± (0,5-10-2 иизм + 2r)
	600 мВ	0,1 мВ
	6 В	0,001 В
	60 В	0,01 В
	600 В	0,1 В
	1000 В	1 В	± (0,8-10-2 иизм + 2r)
ПрофКиП МП-175	220 мВ	0,01 мВ	± (0,1-10-2 иизм + 8r)
	2,2 В	0,0001 В	± (0,2-10-2 иизм + 8r)
	22 В	0,001 В
	220 В	0,01 В
	1000 В	0,1 В
ПрофКиП МП-177	20 мВ	0,001 мВ	± (0,05-10-2 иизм + 10r)
	200 мВ	0,01 мВ	± (0,05-10-2 иизм + 10r)
	2 В	0,0001 В	± (0,1-10-2 иизм + 2r)
	20 В	0,001 В
	200 В	0,01 В
	1000 В	0,1 В	± (0,15-10-2 иизм + 5r)

1	2	3	4
ПрофКиП МП-188	20 мВ	0,001 мВ	± (0,05М0-2 иизм + 10r)
	200 мВ	0,01 мВ	± (0,05М0-2 иизм + 10r)
	2 В	0,0001 В	± (0,1-10-2 иизм + 2r)
	20 В	0,001 В
	200 В	0,01 В
	1000 В	0,1 В	± (0,15-10-2 иизм + 5r)
Примечания * - для положения поворотного переключателя mV! иизм - измеренное значение напряжения постоянного тока, В (мВ) r - разрешение на текущем диапазоне измерений, В (мВ)

Таблица 3 - Метрологические характеристики в режиме измерения напряжения переменного тока

Модификация	Предел измерений	Разрешение	Частота измеряемого напряжения	Пределы допускаемой абсолютной погрешности измерений, мВ, В
1	2	3	4	5
ПрофКиП МП-15В	2 В	0,001 В	от 40 до 1000 Гц	± (0,8 •Ю-2 иизм + 3r)
	20 В	0,01 В
	200 В	0,1 В
	750 В	1 В		± (1,2М0-2 иизм + 3r)
ПрофКиП МП-18В	400 мВ	0,1 мВ	от 45 до 60 Гц	± (0,8 •Ю-2 иизм + 3r)
	4 В	0,001 В
	40 В	0,01 В
	400 В	0,1 В		± (1,0М0-2 иизм + 3r)
	750 В	1 В		± (1,0М0-2 иизм + 3r)
ПрофКиП МП-87	60 мВ	0,01 мВ	от 40 до 1000 Гц	± (0,8 •Ю-2 иизм + 3r)
	600 мВ*	0,1 мВ
	6 В	0,001 В
	60 В	0,01 В
	600 В	0,1 В
	750 В	1 В		± (1,0М0-2 иизм + 3r)

1	2	3	4	5
ПрофКиП МП-106	2 В	0,001 В	от 40 до 400 Гц	± (0,8 •Ю-2 иизм + 3r)
	20 В	0,01 В
	200 В	0,1 В
	750 В	1 В	от 40 до 200 Гц	± (1,540-2 иизм + 3r)
ПрофКиП МП-107	6 В	0,001 В	от 40 до 1000 Гц	± (0,8 •Ю-2 иизм + 3r)
	60 В	0,01 В		± (0,8 •Ю-2 иизм + 3r)
	600 В	0,1 В		± (1Д10-2 иизм + 5r)
	750 В	1 В		± (1Д10-2 иизм + 5r)
ПрофКиП МП-111	4 В	0,001 В	от 50 до 200 Гц	± (0,8 •Ю-2 иизм + 6r)
	40 В	0,01 В
	400 В	0,1 В
	600 В	1 В		± (1Д10-2 иизм + 6r)
ПрофКиП МП-113	6 В	0,001 В	от 20 до 500 Гц	± (0,8 •Ю-2 иизм + 3r)
	60 В	0,01 В
	600 В	0,1 В
	6 В	0,001 В	от 0,5 до 10,0 кГц	± (1,540-2 иизм + 10r)
	60 В	0,01 В
	600 В	0,1 В
ПрофКиП МП-114	6 В	0,001 В	от 40 до 1000 Гц	± (0,8 •Ю-2 иизм + 3r)
	60 В	0,01 В		± (0,8 •Ю-2 иизм + 3r)
	600 В	0,1 В		± (1Д10-2 иизм + 5r)
	750 В	1 В		± (1Д10-2 иизм + 5r)
ПрофКиП МП-144	60 мВ	0,01 мВ	от 40 до 1000 Гц	± (0,8 •Ю-2 иизм + 5r)
	600 мВ	0,1 мВ		± (0,8 •Ю-2 иизм + 3r)
	6 В	0,001 В
	60 В	0,01 В
	600 В	0,1 В
	750 В	1 В		± (1Д10-2 иизм + 3r)

1	2	3	4	5
ПрофКиП МП-175	220 мВ	0,01 мВ	от 40 до 1000 Гц	± (0,5 •Ю-2 иизм + 20r)
	2,2 В	0,0001 В		± (0,8 •Ю-2 иизм + 40r)
	22 В	0,001 В
	220 В	0,01 В
	1000 В	0,1 В
ПрофКиП МП-177	20 мВ	0,001 мВ	от 40 до 1000 Гц	± (0,5 •Ю-2 иизм + 10r)
	200 мВ	0,01 мВ
	2 В	0,0001 В
	20 В	0,001 В
	200 В	0,01 В
	750 В	0,1 В		± (0,8 •Ю-2 иизм + 10r)
ПрофКиП МП-188	20 мВ	0,001 мВ	от 40 до 1000 Гц	± (0,5 •Ю-2 иизм + 10r)
	200 мВ	0,01 мВ
	2 В	0,0001 В
	20 В	0,001 В
	200 В	0,01 В
	750 В	0,1 В		± (0,8 •Ю-2 иизм + 10r)

Примечания

* - для положения поворотного переключателя mV!

иизм - измеренное значение напряжения постоянного тока, В (мВ) r - разрешение на текущем диапазоне измерений, В (мВ)

Таблица 4 - Метрологические характеристики в режиме измерения силы постоянного тока

Модификация	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А
1	2	3	4
ПрофКиП МП-15В	2 мА	0,001 мА	± (0,8 •Ю-2 1изм + 2r)
	20 мА	0,01 мА	± (0,8 •Ю-2 1изм + 2r)
	200 мА	0,1 мА	± (1,240-2 1изм + 2r)
	10 А	0,01 А	± (2,0 •Ю-2 1изм + 5r)

ПрофКиП МП-18В	400 мкА	0,1 мкА	± (1,5-10-2 1изм + 3r)
	4000 мкА	1 мкА	± (1,2^ 10-2 1изм + 3r)
	40 мА	0,01 мА
	400 мА	0,1 мА
	4 А	0,001 А	± (2,0-10-2 1изм + 10r)
	10 А	0,01 А	± (2,0-10-2 1изм + 10r)
ПрофКиП МП-87	600 мкА	0,1 мкА	± (0,8-10-2 1изм + 2r)
	6000 мкА	1 мкА
	60 мА	0,01 мА
	600 мА	0,1 мА
	20 А	0,01 А	± (1,2^ 10-2 1изм + 3r)
ПрофКиП МП-106	2 мА	0,001 мА	± (0,8-10-2 1изм + 1r)
	20 мА	0,01 мА	± (0,8-10-2 1изм + 1r)
	200 мА	0,1 мА	± (1,5-10-2 1изм + 1r)
	20 А	0,001 А	± (2,0-10-2 1изм + 5r)
ПрофКиП МП-107	60 мкА	0,01 мкА	± (0,8-10-2 1изм + 3r)
	60 мА	0,01 мА
	600 мА	0,1 мА
	20 А	0,01 А	± (1,5-10-2 1изм + 3r)
ПрофКиП МП-111	400 мкА	0,1 мкА	± (1,0-10-2 1изм + 10r)
	4000 мкА	1 мкА
	40 мА	0,01 мА
	400 мА	0,1 мА
	4 А	0,001 А	± (1,2-10-2 1изм + 10r)
	10 А	0,01 А	± (1,2-10-2 1изм + 10r)
ПрофКиП МП-113	600 мкА	0,1 мкА	± (0,8-10-2 1изм + 3r)
	6000 мкА	1 мкА
	60 мА	0,01 мА
	600 мА	0,1 мА
	6 А	0,001 А	± (1,5-10-2 1изм + 3r)
	20 А	0,01 А	± (1,5-10-2 1изм + 3r)

1	2	3	4
ПрофКиП МП-114	60 мкА	0,01 мкА	± (0,8 •Ю-2 1изм + 3r)
	60 мА	0,01 мА
	600 мА	0,1 мА
	20 А	0,01 А	± (1,540-2 1изм + 3r)
ПрофКиП МП-144	600 мкА	0,1 мкА	± (0,8 •Ю-2 1изм + 2r)
	6000 мкА	1 мкА
	60 мА	0,01 мА
	600 мА	0,1 мА
	20 А	0,01 А	± (1,2^ 10-2 1изм + 3r)
ПрофКиП МП-175	200 мкА	0,01 мкА	± (0,3 •Ю-2 1изм + 15r)
	2200 мкА	0,1 мкА
	22 мА	0,001 мА
	220 мА	0,01 мА
	10 А	0,001 А	± (0,8 •Ю-2 1изм + 30r)
ПрофКиП МП-177	200 мкА	0,01 мкА	± (0,2 •Ю-2 1изм + 10r)
	2000 мкА	0,1 мкА
	20 мА	0,001 мА
	200 мА	0,01 мА
	20 А	0,001 А	± (2,0 •Ю-2 1изм + 10r)
ПрофКиП МП-188	200 мкА	0,01 мкА	± (0,5 х 10-2 1изм + 10r)
	2000 мкА	0,1 мА
	20 мА	0,001 мА
	200 мА	0,01 мА
	10 А	0,001 А	± (2,0 х 10-2 1изм + 10r)

Примечания

1изм - измеренное значение силы постоянного тока, А (мА, мкА) r - разрешение на текущем диапазоне измерений, А (мА, мкА)

Таблица 5 - Метрологические характеристики в режиме измерения силы переменного тока

Модификация	Предел измерений	Разрешение	Частота измеряемого переменного тока	Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А
1	2	3	4	5
ПрофКиП МП-15В	2 мА	0,001 мА	от 40 до 1000 Гц	± (1,2* 10-2 1изм + 3r)
	20 мА	0,01 мА		± (1,2* 10-2 1изм + 3r)
	200 мА	0,1 мА		± (2,0*10-2 1изм + 3r)
	10 А	0,1 А		± (3,0* 10-2 1изм + 7r)
ПрофКиП МП-18В	400 мкА	0,1 мкА	от 40 до 500 Гц	± (1,5* 10-2 1изм + 5r)
	4000 мкА	1 мкА
	40 мА	0,01 мА
	400 мА	0,1 мА
	4 А	0,001 А		± (3,0* 10-2 1изм + 10r)
	10 А	0,01 А		± (3,0* 10-2 1изм + 10r)
ПрофКиП МП-87	600 мкА	0,1 мкА	от 40 до 1000 Гц	± (1,0* 10-2 1изм + 3r)
	6000 мкА	1 мкА
	60 мА	0,01 мА
	600 мА	0,1 мА
	20 А	0,01 А		± (1,5* 10-2 1изм + 3r)
ПрофКиП МП-106	20 мА	0,01 мА	от 40 до 400 Гц	± (1,0* 10-2 1изм + 5r)
	200 мА	0,1 мА		± (1,5* 10-2 1изм + 5r)
	10 А	0,001 А		± (3,0* 10-2 1изм + 5r)
ПрофКиП МП-107	60 мА	0,01 мА	от 40 до 1000 Гц	± (1,0* 10-2 1изм + 3r)
	600 мА	0,1 мА		± (1,0* 10-2 1изм + 3r)
	20 А	0,01 А		± (1,5* 10-2 1изм + 3r)
ПрофКиП МП-111	400 мкА	0,1 мкА	от 50 до 200 Гц	± (1,5* 10-2 1изм + 10r)
	4000 мкА	1 мкА
	40 мА	0,01 мА
	400 мА	0,1 мА
	4 А	0,001 А		± (2,5* 10-2 1изм + 15r)
	10 А	0,01 А		± (2,5* 10-2 1изм + 15r)

1	2	3	4	5
ПрофКиП МП-113	600 мкА	0,1 мкА	от 20 до 1000 Гц	± (1,0*10-2 1изм + 3r)
	6000 мкА	1 мкА
	60 мА	0,01 мА
	600 мА	0,1 мА
	6 А	0,001 А		± (1,5-10-2 1изм + 3r)
	20 А	0,01 А		± (1,5-10-2 1изм + 3r)
ПрофКиП МП-114	60 мА	0,01 мА	от 40 до 1000 Гц	± (1,0*10-2 1изм + 3r)
	600 мА	0,1 мА		± (1,0*10-2 1изм + 3r)
	20 А	0,01 А		± (1,5-10-2 1изм + 3r)
ПрофКиП МП-144	600 мкА	0,1 мкА	от 40 до 1000 Гц	± (1,0*10-2 1изм + 3r)
	6000 мкА	1 мкА
	60 мА	0,01 мА
	600 мА	0,1 мА
	20 А	0,01 А		± (1,5-10-2 1изм + 3r)
ПрофКиП МП-175	200 мкА	0,01 мкА	от 40 до 400 Гц	± (1,0-10-2 1изм + 20r)
	2200 мкА	0,1 мкА
	22 мА	0,001 мА
	220 мА	0,01 мА
	10 А	0,001 А		± (1,5 •Ю-2 1изм + 30r)
ПрофКиП МП-177	200 мкА	0,01 мкА	от 40 до 1000 Гц	± (0,8 •Ю-2 1изм + 10r)
	2000 мкА	0,1 мкА
	20 мА	0,001 мА
	200 мА	0,01 мА
	20 А	0,001 А		± (2,5 •Ю-2 1изм + 10r)
ПрофКиП МП-188	200 мкА	0,01 мкА	от 40 до 1000 Гц	± (0,8 •Ю-2 1изм + 10r)
	2000 мкА	0,1 мА
	20 мА	0,001 мА
	200 мА	0,01 мА
	20 А	0,001 А		± (2,5 •Ю-2 1изм + 10r)

Примечания

1изм - измеренное значение силы переменного тока, А (мА, мкА) r - разрешение на текущем диапазоне измерений, А (мА, мкА)

Таблица 6 - Метрологические характеристики в режиме измерения сопротивления постоянного тока

Модификация	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм
1	2	3	4
ПрофКиП МП-15В	200 Ом	0,1 Ом	± (0,8-10-2 Rизм + 3r)
	2 кОм	0,001 кОм	± (0,8-10-2 Rизм + 1r)
	20 кОм	0,01 кОм
	200 кОм	0,1 кОм
	2 МОм	0,001 МОм
	20 МОм	0,01 МОм	± (1,0-10-2 Rизм + 2r)
ПрофКиП МП-18В	400 Ом	0,1 Ом	± (1,2-10-2 Rизм + 2r)
	4 кОм	0,001 кОм
	40 кОм	0,01 кОм
	400 кОм	0,1 кОм
	4 МОм	0,001 МОм
	40 МОм	0,01 МОм	± (2,5-10-2 Rизм + 5r)
ПрофКиП МП-87	600 Ом	0,1 Ом	± (0,8-10-2 Rизм + 2r)
	6 кОм	0,001 кОм
	60 кОм	0,01 кОм
	600 кОм	0,1 кОм
	6 МОм	0,001 МОм
	60 МОм	0,01 МОм	± (2,0-10-2 Rизм + 3r)
ПрофКиП МП-106	200 Ом	0,1 Ом	± (0,8-10-2 Rизм + 5r)
	2 кОм	0,001 кОм	± (0,8-10-2 Rизм + 2r)
	20 кОм	0,01 кОм
	200 кОм	0,1 кОм
	2 МОм	0,001 МОм
	20 МОм	0,01 МОм	± (1,0-10-2 Rизм + 3r)
	200 МОм	0,1 МОм	Погрешность не нормирована
ПрофКиП МП-107	600 Ом	0,1 Ом	± (0,8-10-2 Rизм + 5r)
	6 кОм	0,001 кОм
	60 кОм	0,01 кОм

1	2	3	4
ПрофКиП МП-107	600 кОм	0,1 кОм	± (0,8 •Ю-2 Rизм + 5r)
	6 МОм	0,001 МОм	± (0,8 •Ю-2 Rизм + 5r)
	60 МОм	0,01 МОм	± (2,0 •Ю-2 Rизм + 20r)
ПрофКиП МП-111	400 Ом	0,1 Ом	± (0,8 •Ю-2 Rизм + 5r)
	4 кОм	0,001 кОм	± (0,8 •Ю-2 Rизм + 4r)
	40 кОм	0,01 кОм
	400 кОм	0,1 кОм
	4 Мом	0,001 МОм
	40 МОм	0,01 МОм	± (1,2^ 10-2 Rизм + 10r)
ПрофКиП МП-113	600 Ом	0,1 Ом	± (0,8 •Ю-2 Rизм + 5r)
	6 кОм	0,001 кОм
	60 кОм	0,01 кОм
	600 кОм	0,1 кОм
	6 МОм	0,001 МОм
	60 МОм	0,01 МОм	± (2,0 •Ю-2 Rизм + 10r)
ПрофКиП МП-114	600 Ом	0,1 Ом	± (0,8 •Ю-2 Rизм + 5r)
	6 кОм	0,001 кОм
	60 кОм	0,01 кОм
	600 кОм	0,1 кОм
	6 МОм	0,001 МОм
	60 МОм	0,01 МОм	± (2,0 •Ю-2 Rизм + 20r)
ПрофКиП МП-144	600 Ом	0,1 Ом	± (0,8 •Ю-2 Rизм + 2r)
	6 кОм	0,001 кОм
	60 кОм	0,01 кОм
	600 кОм	0,1 кОм
	6 МОм	0,001 МОм
	60 МОм	0,01 МОм	± (2,0 •Ю-2 Rизм + 5r)
ПрофКиП МП-175	220 Ом	0,01 Ом	± (0,5 •Ю-2 Rизм + 10r)
	2,2 кОм	0,0001 кОм	± (0,8 х 10-2 Rизм + 20r)
	22 кОм	0,001 кОм	± (0,8 х 10-2 Rизм + 20r)

1	2	3	4
ПрофКиП МП-175	220 кОм	0,01 кОм	± (1,0 •Ю-2 Rизм + 40r)
	2,2 МОм	0,0001 МОм	± (1,0 •Ю-2 Rизм + 40r)
	22 МОм	0,001 МОм	± (1,5 •Ю-2 Rизм + 40r)
	220 МОм	0,01 МОм	Погрешность не нормирована
ПрофКиП МП-177	200 Ом	0,01 Ом	± (0,5 •Ю-2 Rизм + 10r)
	2 кОм	0,0001 кОм	± (0,3 •Ю-2 Rизм + 2r)
	20 кОм	0,001 кОм
	200 кОм	0,01 кОм
	2 МОм	0,0001 МОм
	20 МОм	0,001 МОм	± (1Д10-2 Rизм + 2r)
	200 МОм	0,01 МОм	Погрешность не нормирована
ПрофКиП МП-188	200 Ом	0,01 Ом	± (0,5 •Ю-2 Rизм + 10r)
	2 кОм	0,0001 кОм	± (0,3 •Ю-2 Rизм + 3r)
	20 кОм	0,001 кОм	± (0,3 •Ю-2 Rизм + 1r)
	200 кОм	0,01 кОм
	2 МОм	0,0001 МОм
	20 МОм	0,001 МОм	± (0,5 •Ю-2 Rизм + 1r)
	200 МОм	0,01 МОм	± (5,0-10-2 Rизм + 10r)

Примечания

R-изм — измеренное значение сопротивления, Ом (кОм, МОм) r - разрешение на текущем диапазоне измерений, Ом (кОм, МОм)

Таблица 7 - Метрологические характеристики в режиме измерения электрической ёмкости

Модификация	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, нФ, мкФ, мФ
1	2	3	4
ПрофКиП МП-18В	40 нФ	0,01 нФ	± (3Д10-2 Сизм + 3r)
	400 нФ	0,1 мкФ
	4 мкФ	0,001 мкФ
	40 мкФ	0,01 мкФ
	100 мкФ	0,1 мкФ

1	2	3	4
ПрофКиП МП-87	60 нФ	0,01 нФ	± (3,0* 10-2 Сизм + 3r)
	600 нФ	0,1 нФ
	6 мкФ	0,001 мкФ
	60 мкФ	0,01 мкФ
	600 мкФ	0,1 мкФ	± (3,0-10-2 Сизм + 5r)
	6 мФ	0,001 мФ
	60 мФ	0,01 мФ
ПрофКиП МП-106	20 нФ	0,01 нФ	± (4,0 •Ю-2 Сизм + 3r)
	200 нФ	0,1 нФ
	2 мкФ	0,001 мкФ
	200 мкФ	0,1 мкФ	± (6,0 •Ю-2 Сизм + 10r)
ПрофКиП МП-107	6 нФ	0,001 нФ	± (4,0 •Ю-2 Сизм + 30r)
	60 нФ	0,01 нФ	± (4,0 •Ю-2 Сизм + 3r)
	600 нФ	0,1 мкФ
	6 мкФ	0,001 мкФ
	60 мкФ	0,01 мкФ
	600 мкФ	0,1 мкФ
	6 мФ	0,001 мФ
	100 мФ	0,01 мФ	± (5,0-10-2 Сизм + 3r)
ПрофКиП МП-111	4 нФ	0,001 нФ	Погрешность не нормирована
	40 нФ	0,01 нФ	± (3,5 •Ю-2 Сизм + 8r)
	400 нФ	0,1 нФ
	4 мкФ	0,001 мкФ
	40 мкФ	0,01 мкФ
	100 мкФ	0,1 мкФ	± (5,0* 10-2 Сизм + 8r)
ПрофКиП МП-113	10 нФ	0,001 нФ	± (4,0 •Ю-2 Сизм + 3r)
	100 нФ	0,01 нФ
	1000 нФ	0,1 мкФ
	10 мкФ	0,001 мкФ
	100 мкФ	0,01 мкФ

1	2	3	4
ПрофКиП МП-113	1000 мкФ	0,1 мкФ	± (4,0-10-2 Сизм + 3r)
	10 мФ	0,001 мФ	± (4,0-10-2 Сизм + 3r)
	100 мФ	0,01 мФ	± (5,0-10-2 Сизм + 3r)
ПрофКиП МП-114	6 нФ	0,001 нФ	± (4,0-10-2 Сизм + 30r)
	60 нФ	0,01 нФ	± (4,0-10-2 Сизм + 3r)
	600 нФ	0,1 мкФ
	6 мкФ	0,001 мкФ
	60 мкФ	0,01 мкФ
	600 мкФ	0,1 мкФ
	6 мФ	0,001 мФ
	100 мФ	0,01 мФ	± (5,0-10-2 Сизм + 3r)
ПрофКиП МП-144	60 нФ	0,01 нФ	± (3,0-10-2 Сизм + 3r)
	600 нФ	0,1 мкФ
	6мкФ	0,001 мкФ
	60 мкФ	0,01 мкФ
	600 мкФ	0,1 мкФ	± (3,0-10-2 Сизм + 5r)
	6 мФ	0,001 мФ
	60 мФ	0,01 мФ
ПрофКиП МП-175	22 нФ	0,001 нФ	± (1,0-10-2 Сизм + 20r)
	220 нФ	0,01 мкФ
	2,2 мкФ	0,0001 мкФ
	22 мкФ	0,001 мкФ	± (1,5-10-2 Сизм + 20r)
	220 мкФ	0,01 мкФ	± (1,5-10-2 Сизм + 20r)
	2,2 мФ	0,0001 мФ	± (2,5-10-2 Сизм + 20r)
	22 мФ	0,001 мФ	± (3,0-10-2 Сизм + 20r)
	220 мФ	0,01 мФ	± (5,0-10-2 Сизм + 20r)
ПрофКиП МП-177	2 нФ	0,0001 нФ	± (3,0-10-2 Сизм + 10r)
	20 нФ	0,001 нФ
	200 нФ	0,01 нФ
	2 мкФ	0,0001 мкФ

1	2	3	4
ПрофКиП МП-177	20 мкФ	0,001 мкФ	± (3,0М0-2 Сизм + 10r)
	200 мкФ	0,01 мФ
	2 мФ	0,0001 мФ
	20 мФ	0,001 мФ
ПрофКиП МП-188	2 нФ	0,0001 нФ	± (3,0М0-2 Сизм + 10r)
	20 нФ	0,001 нФ
	200 нФ	0,01 нФ
	2 мкФ	0,0001 мкФ
	20 мкФ	0,001 мкФ
	200 мкФ	0,01 мкФ
	2 мФ	0,0001 мФ
	20 мФ	0,001 мФ

Примечания

Сизм — измеренное значение электрической ёмкости, нФ (мкФ, мФ) r - разрешение на текущем диапазоне измерений, нФ (мкФ, мФ)

Таблица 7 - Метрологические характеристики в режиме измерения частоты

Модификация	Предел измерений	Напряжение	Разрешение	Пределы допускаемой абсолютной погрешности измерений, Гц, кГц
1	2	3	4	5
ПрофКиП МП-18В	10 Гц	от 0,5 до 10,0 В	0,001 Гц	± (2,0-10-2 Fизм + 5r)
	100 Гц		0,01 Гц	± (1,5-10-2 Fизм + 5r)
	1000 Гц		0,1 Гц
	10 кГц		0,001 кГц
	100 кГц		0,01 кГц	± (2,0-10-2 Fизм + 5r)
	199,9 кГц		0,1 кГц	± (2,0-10-2 Fизм + 5r)
ПрофКиП МП-87	10 Гц	от 0,3 до 10,0 В	0,01 Гц	± (0,8-10-2 Fизм + 2r)
	100 Гц		0,1 Гц
	1000 Гц		1 Гц
	10 кГц		0,01 кГц
	100 кГц		0,1 кГц
	1000 кГц		1 кГц
ПрофКиП МП-106	От 1 до 20 кГц	от 0,2 до 10,0 В	0,01 кГц	± (2,0-10-2 Fизм + 5r)

1	2	3	4	5
ПрофКиП МП-107	10 Гц	от 0,3 до 10,0 В	0,01 Гц	± (1,0*10-2 Е™ + 3r)
	100 Гц		0,1 Гц
	1000 Гц		1 Гц
	10 кГц		0,01 кГц
	100 кГц		0,1 кГц
	1 МГц		0,001 МГц
	10 МГц		0,01 МГц
ПрофКиП МП-111	1 Гц	от 0,5 до 10,0 В	0,001 Гц	± (0,5 •Ю-2 Еизм + 10r)
	10 Гц		0,01 Гц
	100 Гц		0,1 Гц
	1 кГц		0,001 Гц
	10 кГц		0,01 кГц
	100 кГц		0,1 кГц
	1 МГц		0,001 МГц
	10 МГц		0,01 МГц
ПрофКиП МП-113	10 Гц	от 1 до 10 В	0,01 Гц	± (0,5 •Ю-2 Еизм + 3r)
	100 Гц		0,1 Гц
	1000 Гц		1 Гц
	10 кГц		0,01 кГц
	100 кГц		0,1 кГц
	1 МГц		0,001 МГц
	10 МГц		0,01 МГц
ПрофКиП МП-114	10 Гц	от 0,3 до 10,0 В	0,01 Гц	± (1,0*10-2 Еизм + 3r)
	100 Гц		0,1 Гц
	1000 Гц		1 Гц
	10 кГц		0,01 кГц
	100 кГц		0,1 кГц
	1 МГц		0,001 МГц
	10 МГц		0,01 МГц
ПрофКиП МП-144	10 Гц	от 0,7 до 10,0 В	0,01 Гц	± (0,8-10-2 Еизм + 2r)
	100 Гц		0,1 Гц
	1000 Гц		1 Гц
	10 кГц		0,01 кГц
	100 кГц		0,1 кГц
	1000 кГц		1 кГц
ПрофКиП МП-175	22 Гц	от 0,4 до 5,0 В	0,01 Гц	± (0,05-10-2 Еизм + 8r)
	220 Гц		0,01 Гц
	2,2 кГц		0,001 кГц
	220 кГц		0,01 кГц
	2,2 МГц		0,001 МГц
	10 МГц		0,01 МГц
ПрофКиП МП-177	200 Гц	от 0,2 до 10,0 В	0,01 Гц	± (0,1-10-2 Еизм + 4r)
	2 кГц		0,0001 кГц
	20 кГц		0,001 кГц
	200 кГц		0,01 кГц

ПрофКиП МП-177	2 МГц	от 0,2 до 10,0 В	0,0001 МГц	± (0,1-10-2 F.. м + 4r)
	20 МГц		0,001 МГц
ПрофКиП МП-188	200 Гц	от 0,5 до 10,0 В	0,01 Гц	± <0,1-10-2 FF м + 4r)
	2 кГц		0,0001 кГц
	20 кГц		0,001 кГц
	200 кГц		0,01 кГц
	2 МГц		0,0001 МГц
	20 МГц		0,001 МГц
Примечания FmM — измеренное значение частоты, Гц, кГц r - разрешение на текущем диапазоне измерений, Гц, кГц

Таблица 9 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры
(длинахширинахвысота), мм
- ПрофКиП МП-15В	155x73x30
- ПрофКиП МП-18В	204x93x60
- ПрофКиП МП-87	190x90x56
- ПрофКиП МП-106	190x95x50
- ПрофКиП МП-107	190x90x50
- ПрофКиП МП-111	145x74x36
- ПрофКиП МП-113	150x75x50
- ПрофКиП МП-114	190x90x50
- ПрофКиП МП-144	204x93x60
- ПрофКиП МП-175	200x90x45
- ПрофКиП МП-177	204x93x60
- ПрофКиП МП-188	204x93x60
Масса, кг, не более
- ПрофКиП МП-15В	0,18
- ПрофКиП МП-18В	0,58
- ПрофКиП МП-87	0,32
- ПрофКиП МП-106	0,38
- ПрофКиП МП-107	0,40
- ПрофКиП МП-111	0,19
- ПрофКиП МП-113	0,25
- ПрофКиП МП-114	0,40
- ПрофКиП МП-144	0,32
- ПрофКиП МП-175	0,52
- ПрофКиП МП-177	0,32
- ПрофКиП МП-188	0,32
Условия эксплуатации:
- температура окружающей среды, °С	от 0 до +40
- атмосферное давление, кПа	от 84 до 106
- относительная влажность, %	не более 80
Средняя наработка на отказ, ч, не менее	15000

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки либо шелкографии и на титульный лист паспорта типографским способом.

Комплектность

Стандартный комплект поставки мультиметров представлен в таблице 10.

Таблица 10 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Мультиметр переносной	ПрофКиП МП	1
Элемент (батарея) питания	_	В зависимости от модификации мультиметра
Паспорт	422169-020-68134858-2023 П для ПрофКиП МП-15В, 422169-012-68134858-2023 П для ПрофКиП МП-18В, 422169-019-68134858-2023 П для ПрофКиП МП-87, 422169-010-68134858-2023 П для ПрофКиП МП-106, 422169-009-68134858-2023 П для ПрофКиП МП-107, 422168-016-68134858-2023 П для ПрофКиП МП-111, 422169-011-68134858-2023 П для ПрофКиП МП-113, 422169-006-68134858-2023 П для ПрофКиП МП-114, 422168-013-68134858-2023 П для ПрофКиП МП-144, 422166-015-68134858-2023 П для ПрофКиП МП-175, 422166-014-68134858-2023 П для ПрофКиП МП-177, 422166-021-68134858-2023 П для ПрофКиП МП-188	1
Измерительные провода	_	В зависимости от модификации мультиметра
Упаковка	_	1

Сведения о методах измерений

приведены в разделе «Использование по назначению» паспортов.

Нормативные документы

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении

государственной поверочной схемы для средств измерений силы переменного

электрического тока от 1-10-8 до 100 А диапазоне частот от 1-10’1 до 1-106 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении

государственной поверочной схемы для средств измерений силы постоянного

электрического тока в диапазоне от V10-16 до 100 А»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Технические условия ТУ ПРШН.42216- 020-68134858-2023 «Мультиметры переносные ПрофКиП МП».

Номер в ГРСИ РФ:

93083-24

Производитель / заявитель:

Общество с ограниченной ответственностью "ПрофКиП" (ООО "ПрофКиП"), Московская обл., г. Мытищи

Год регистрации:

2024

Cрок действия реестра:

30.08.2029

Заказать поверку

Похожие СИ

93725-24

2024

Преобразователи плотности ЭЛМЕТРО-Фломак-ПМ1

Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
