| Номер в госреестре | 93088-24 |
| Наименование СИ | Калибраторы давления пневматические |
| Обозначение типа СИ | СТЭМИКС |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное объединение "Сектор" (ООО НПО "Сектор"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 30.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления пневматические СТЭМИКС (далее по тексту - калибраторы) предназначены для воспроизведения единицы давления при поверке и калибровке средств измерений давления.
Калибраторы могут применяться в качестве рабочих эталонов 1-го, 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653.
Принцип действия калибраторов основан на динамическом взаимодействии неуплотненного поршня и потока газа, вытекающего из сопла, при котором происходит уравновешивание силы, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
Основным элементом калибратора является преобразователь силы в давление, состоящий из сопла, установленного на задатчик избыточного давления, и поршня. Поршень устанавливается в сопло задатчика. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.
При смене навесок и грузов автоматически изменяется выходное давление калибраторов пропорционально изменившемуся совместному весу.
В состав калибратора входят: задатчик избыточного давления, укладка с поршнем и навесками, набор грузов.
Калибраторы выполнены в виде настольного прибора. Поршень, навески и грузы накладываются вручную.
Калибраторы имеют модификации в зависимости от значения верхнего и нижнего пределов основного диапазона воспроизводимого избыточного давления и класса точности.
Структура обозначения модификаций калибраторов:
СТЭМИКС-Х1-Х2-Х3,
где Х1 - значение верхнего предела основного диапазона воспроизводимого избыточного давления;
Х2 - значение нижнего предела основного диапазона воспроизводимого избыточного давления;
Х3 - класс точности.
Пломбирование калибраторов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Внешний вид калибраторов представлен на рисунках 1 и 2.
Заводской номер наносится на табличку калибратора методом гравировки и/или специальной наклейки, в виде цифрового кода. Место нанесения заводского номера представлен на рисунках 1 и 3.
Место нанесения знака утверждения типа представлено на рисунке 3.
(фотографии носят ознакомительный характер, изготовитель оставляет за собой право менять цветовую гамму изделия)

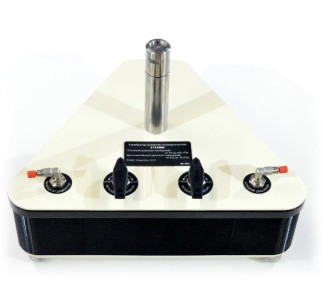

Рисунок 1 - Калибратор давления пневматический СТЭМИКС (без набора грузов)
(фотографии носят ознакомительный характер, изготовитель оставляет за собой право менять цветовую гамму изделия)
Рисунок 2 - Калибратор давления пневматический СТЭМИКС (с набором грузов)
Знак утверждения
кПа
Дополнительный диапазон измерений от ___ до кПа
Класс точности: 0,0__ [ № ~
/"X Калибратор давления . пневматический
z <—J стэмикс
Основной диапазон измерений:
Заводской номер
Рисунок 3 - Табличка калибратора давления пневматического СТЭМИКС с местом
нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел основного диапазона воспроизводимого избыточного давления(1), кПа (2) | от 250 до 630 |
| Нижний предел основного диапазона воспроизводимого избыточного давления(1), кПа (2) | от 10 до 40 |
| Нижний предел воспроизводимого избыточного давления, кПа | 0,6 |
| Пределы допускаемой относительной погрешности в основном диапазоне воспроизведения единицы давления (погрешность нормируется в процентах от воспроизводимой величины), %: - класс точности 0,01 - класс точности 0,02 - класс точности 0,05 | ±0,01 ±0,02 ±0,05 |
| Пределы допускаемой абсолютной погрешности в дополнительном диапазоне воспроизведения единицы давления (3), Па: - класс точности 0,01 - класс точности 0,02 - класс точности 0,05 | ±5 ±10 ±15 |
| Примечания (1) Определяется при заказе; (2) По желанию заказчика может быть изготовлен комплект грузов для обеспечения поверки средств измерений в других единицах измерений давления, допущенных к применению в Российской Федерации; (3) Дополнительный диапазон - это диапазон между нижним пределом основного диапазона воспроизводимого избыточного давления и нижним пределом воспроизводимого избыточного давления. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | Сжатый воздух класса загрязненности 1 по ГОСТ 17433-80 или азот газообразный по ГОСТ 9293-74 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 265x340x260 |
| Масса (без грузов), кг, не более | 6 |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа - тряска, вибрации и удары | от +15 до +30 80 от 84 до 106,7 не допускаются |
наносится на титульные листы эксплуатационной документации типографским способом, а также фотохимическим или механическим способом на табличку, прикрепленную к калибратору.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Задатчик давления | С-2100.000.00 | 1 |
| Набор грузов | С-2100.700.00 | 1(1) |
| Укладка: поршень, навеска №1 с подгоночным грузом номиналом 600 Па(2) навеска №2 с подгоночным грузом номиналом 2,5 кПа(2) навеска №3 с подгоночным грузом номиналом 10,0 кПа(2) | С-2100.800.00 | 1 |
| Уровень накладной | С-2100.910.00 | 1 |
| Приспособление для проверки герметичности | С-2100.920.00 | 1 |
| Комплект запасных частей и принадлежностей | _ | 1 |
| Паспорт | С-2100.000.00 ПС | 1 |
| Руководство по эксплуатации | С-2100.000.00 РЭ | 1 |
| Методика поверки | _ | 1 |
| Таблица масс грузов | _ | 1 |
| Примечания (1) определяется при заказе; (2) единицы номинала воспроизведения давления определяется при заказе. | ||
приведены в разделе 2 руководства по эксплуатации «Калибраторы давления пневматические СТЭМИКС».
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-007-21511288-2022 Калибраторы давления пневматические СТЭМИКС.
Технические условия.
