| Номер в госреестре | 93093-24 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | М5 |
| Изготовитель | "BEL Engineering srl", Италия; "Bonomo BEL (Shanghai) Precision Instrument Co. Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 02.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия M5 (далее - весы) предназначены для измерений массы.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Результаты взвешивания выводятся на дисплей.
Конструктивно весы выполнены в едином корпусе. В зависимости от конструктивных особенностей некоторые модели весов оснащаются ветрозащитной витриной. Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания.
Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- определение стабильного равновесия (4.4.2);
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- автоматическое устройство юстировки чувствительности (4.1.2.5);
- обнаружение промахов (4.13.9);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- запоминающее устройство (4.4.6);
- вспомогательное показывающее устройство (Т.2.5);
- взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1)
Весы выпускаются в 42 модификациях: M5-HPB-625i, M5-HPB-625i-ION, M5-HPB-105i, M5-HPB-105i-ION, M5-HPB-1265Di, M5-HPB-1265Di-ION, M5-HPB-2285Di, M5-HPB-2285Di-ION, M5-HPB-22105Di, M5-HPB-22105Di-ION, M5-M214Ai, M5-M214Ai-ION, M5-M254Ai, M5-M254Ai-ION, M5-M314Ai, M5-M314Ai-ION, M5-HPB-414Ai, M5-HPB-414Ai-ION, M5-HPB-514Ai, M5-HPB-514Ai-ION, M5-HPB-614Ai, M5-HPB-614Ai-ION, M5-HPB-1004Ai, M5-HPB-1004Ai-ION, M5-L303i, M5-M523i, M5-M723i, M5-MW1203i, M5-MW2103i, M5-L3202i, M5-L4202i, M5-M6202i, M5-M6202i-I, M5-RB6202, M5-RB8202, M5-RB10102, M5-RB12102, M5-RB8001, M5-L10001, M5-RB16001, M5-RB25001, M5-RB32001.
На заднюю поверхность весов прикрепляется металлизированная табличка, содержащая следующую информацию:
- товарный знак предприятия-изготовителя (BEL ENGINEERING);
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- серийный номер.
Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера, и портом USB, позволяющим сохранять персональные настройки весов и результаты измерений на внешний накопитель.

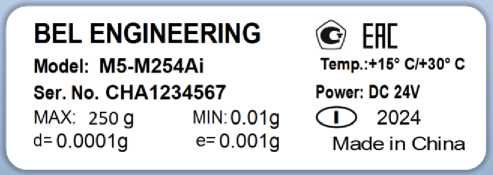

Маркировочная табличка с серийным номером и знаком утверждения типа изготавливается из полимерной пленки, крепится клеевым способом на корпус весов. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Рисунок 1 - Пример маркировочной таблички

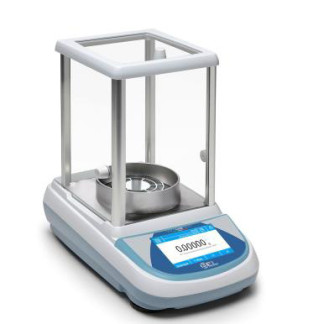

Общий вид весов представлен на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
M5-HPB-625i, M5-HPB-105i, M5-HPB-1265Di
M5-HPB-2285Di, M5-HPB-22105Di
M5-HPB-625i-ION, M5-HPB-105i-ION, M5-HPB-1265Di-ION, M5-HPB-2285Di-ION M5-HPB-22105Di-ION
M5-HPB-414Ai, M5-HPB-514A
M5-HPB - 614Ai, M5-HPB - 1004Ai
M5-HPB-414Ai-ION, M5-HPB-514Ai -ION,
M5-HPB-614Ai-ION, M5-HPB-1004Ai -ION
M5-M214Ai, M5-M254Ai
M5-314Ai
M5-M214Ai-ION, M5-M254Ai -ION, M5-M314Ai-ION
M5-L303i, M5-M523i, M5-M723i
M5-L3202i, M5-L4202i, M5-M5202i
M5-M6202i, M5-M6202i-I
M5-MW1203i, M5-MW2103i
M5-L10001
M5-RB6202, M5-RB8202, M5-RB10102, M5-RB12102
M5-RB8001, M5-RB16001
M5-RB25001, M5-RB32001
Рисунок 2 - Общий вид весов
Место пломбировки
Рисунок 3 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | не ниже c13.01.xxxxxx |
| Цифровой идентификатор ПО | _ |
| *« xxxxxx» - обозначение версии метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-HPB-625i M5-HPB-625i-ION | M5-HPB-105i M5-HPB-105i-ION | M5-HPB-1265Di M5-HPB-1265Di-ION | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||
| Минимальная нагрузка (Min), г | 0,001 | 0,001 | 0,001 |
| Максимальная нагрузка (Мах), г | 62 | 102 | 120 |
| Поверочный интервал (е), г | 0,001 | 0,001 | 0,001 |
| Действительная цена деления шкалы (D), г | 0,00001 | 0,00001 | до 62 г включ.: 0,00001; св. 62 г: 0,0001 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г От Min до 50 г включ. Св. 50 г до Max включ . | 0,0005 0,0010 | 0,0005 0,0010 | 0,0005 0,0010 |
| Число поверочных интервалов (п) | 62000 | 102000 | 120000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 3 - Метрологические характеристики
Значение
| Наименование характеристики | M5-HPB-2285Di M5-HPB-2285Di-ION | M5-HPB-22105Di M5-HPB-22105Di-ION | M5-M214Ai M5-M214Ai-ION |
Класс точности по ГОСТ OIML R 76-1-2011
I
Продолжение таблицы 3
| Минимальная нагрузка (Min), г | 0,001 | 0,001 | 0,01 |
| Максимальная нагрузка (Мах), г | 220 | 220 | 220 |
| Поверочный интервал (е), г | 0,001 | 0,001 | 0,001 |
| Действительная цена деления шкалы (d), г | до 82 г включ.: 0,00001; св. 82 г: 0,0001 | до 102 г включ.: 0,00001; св. 102 г: 0,0001 | 0,0001 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
| От Min до 50 г включ. | 0,0005 | 0,0005 | 0,0005 |
| Св. 50 г до 200 г включ. | 0,0010 | 0,0010 | 0,0010 |
| Св. 200 г до Max включ. | 0,0015 | 0,0015 | 0,0015 |
| Число поверочных интервалов (п) | 220000 | 220000 | 220000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-M254Ai M5-M254Ai-ION | M5-M314Ai M5-M314Ai-ION | M5-HPB-414Ai M5-HPB-414Ai-ION | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||
| Минимальная нагрузка (Мт), г | 0,01 | 0,01 | 0,01 |
| Максимальная нагрузка (Мах), г | 250 | 310 | 410 |
| Поверочный интервал (е), г | 0,001 | 0,001 | 0,001 |
| Действительная цена деления шкалы (d), г | 0,0001 | 0,0001 | 0,0001 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
| От Min до 50 г включ. | 0,0005 | 0,0005 | 0,0005 |
| Св. 50 г до 200 г включ. | 0,0010 | 0,0010 | 0,0010 |
| Св. 200 г до Max включ. | 0,0015 | 0,0015 | 0,0015 |
Продолжение таблицы 4
| Число поверочных интервалов (п) | 250000 | 310000 | 410000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-HPB-514Ai M5-HPB-514Ai-ION | M5-HPB-614Ai M5-HPB-614Ai-ION | M5-HPB-1004Ai M5-HPB-1004Ai-ION | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||
| Минимальная нагрузка (Min), г | 0,01 | 0,01 | 0,01 |
| Максимальная нагрузка (Мах), г | 510 | 610 | 1000 |
| Поверочный интервал (е), г | 0,001 | 0,001 | 0,001 |
| Действительная цена деления шкалы (D), г | 0,0001 | 0,0001 | 0,0001 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г От Min до 50 г включ. Св. 50 г до 200 г включ. Св. 200 г до Max включ. | 0,0005 0,0010 0,0015 | 0,0005 0,0010 0,0015 | 0,0005 0,0010 0,0015 |
| Число поверочных интервалов (п) | 510000 | 610000 | 1000000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-L303i | M5-M523i | M5-M723i | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | ||
| Минимальная нагрузка (Мт), г | 0,02 | 0,02 | 0,02 |
| Максимальная нагрузка (Мах), г | 310 | 520 | 720 |
| Поверочный интервал (е), г | 0,01 | 0,01 | 0,01 |
| Действительная цена деления шкалы (D), г | 0,001 | 0,001 | 0,001 |
Продолжение таблицы 6
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
| От Min до 50 г включ. | 0,005 | 0,005 | 0,005 |
| Св. 50 г до 200 г включ. | 0,010 | 0,010 | 0,010 |
| Св. 200 г до Max включ. | 0,015 | 0,015 | 0,015 |
| Число поверочных интервалов (п) | 31000 | 52000 | 72000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 7- Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-MW1203i | M5-MW2103i | M5-L3202i | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | II | |
| Минимальная нагрузка (Min), г | 0,1 | 0,1 | 0,5 |
| Максимальная нагрузка (Мах), г | 1200 | 2100 | 3200 |
| Поверочный интервал (е), г | 0,01 | 0,01 | 0,1 |
| Действительная цена деления шкалы (D), г | 0,001 | 0,001 | 0,01 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г От Min до 500 г включ. Св. 500 г до Max г включ. От Min до 500 г включ. Св. 500 г до 2000 г включ. Св. 2000 г до Max включ. | 0,005 0,010 - | 0,005 0,010 0,0015 | 0,05 0,10 0,15 |
| Число поверочных интервалов (п) | 120000 | 210000 | 32000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 8- Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-L4202i | M5-M6202i | M5-M6202i-I | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | I | |
| Минимальная нагрузка (Мт), г | 0,5 | 0,5 | 1 |
| Максимальная нагрузка (Мах), г | 4200 | 6200 | 6200 |
Продолжение таблицы 8
| Поверочный интервал (е), г | 0,1 | 0,1 | 0,1 |
| Действительная цена деления шкалы (D), г | 0,01 | 0,01 | 0,01 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
| От Min до 500 г включ. | 0,05 | 0,05 | |
| Св. 500 г до 2000 г включ. | 0,10 | 0,10 | |
| Св. 2000 г до Max включ. | 0,15 | 0,15 | |
| От Min до 5000 г включ. | 0,05 | ||
| Св. 5000 г до Max включ. | 0,10 | ||
| Число поверочных интервалов (п) | 42000 | 62000 | 62000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 9- Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-RB6202 | M5-RB8202 | M5-RB10102 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||
| Минимальная нагрузка (Min), г | 1 | 1 | 1 |
| Максимальная нагрузка (Мах), г | 6200 | 8200 | 10100 |
| Поверочный интервал (е), г | 0,1 | 0,1 | 0,1 |
| Действительная цена деления шкалы (D), г | 0,01 | 0,01 | 0,01 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г От Min до 5000 г включ. Св. 5000 г до Max включ. | 0,05 0,10 | 0,05 0,10 | 0,05 0,10 |
| Число поверочных интервалов (п) | 62000 | 82000 | 101000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 10- Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-RB12102 | M5-RB8001 | M5-L10001 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | II | |
| Минимальная нагрузка (Min), г | 1 | 5 | 5 |
| Максимальная нагрузка (Мах), г | 12100 | 8000 | 10000 |
| Поверочный интервал (е), г | 0,1 | 1 | 1 |
| Действительная цена деления шкалы (D), г | 0,01 | 0,1 | 0,1 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г От Min до 5000 г включ. Св. 5000 г до Max включ. | 0,05 0,10 | 0,5 1,0 | 0,5 1,0 |
| Число поверочных интервалов (п) | 121000 | 8000 | 10000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 11- Метрологические характеристики
| Наименование характеристики | Значение | ||
| M5-RB16001 | M5-RB25001 | M5-RB32001 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | ||
| Минимальная нагрузка (Мт), г | 5 | 5 | 5 |
| Максимальная нагрузка (Мах), г | 16000 | 25000 | 32000 |
| Поверочный интервал (е), г | 1 | 1 | 1 |
| Действительная цена деления шкалы (D), г | 0,1 | 0,1 | 0,1 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г От Min до 5000 г включ. Св. 5000 г до Max включ. От Min до 5000 г включ. Св. 5000 г до 20000 г включ. Св. 20000 г до Max включ. | 0,5 1,0 | 0,5 1,0 1,5 | 0,5 1,0 1,5 |
| Число поверочных интервалов (п) | 16000 | 25000 | 32000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Таблица 12- Основные технические характеристики
| Наименование характеристики | Значение |
| Особый диапазон температур, °С | от +15 до +30 |
| Диапазон влажности при +20 °С, % | от 20 до 80 (без конденсата) |
| Параметры электрического питания от сети переменного тока (через адаптер): - напряжение, В - частота, Гц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, Вт, не более | 2 |
| Максимальные габаритные размеры (ширина х длина х высота c учетом ветрозащиты), мм, | 360х355х340 |
| Масса, кг, не более | 9 |
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия | M5 | 1 шт. |
| Руководство по эксплуатации на бумажном или цифровом носителе | _ | 1 экз. |
| Блок питания | _ | 1 шт. |
приведены в разделе 8 «Режимы взвешивания» документа «Весы неавтоматического действия М5. Руководство по эксплуатации».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «BEL Engineering srl.», Италия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
