Счетчики холодной воды комбинированные ПУЛЬСАР, 93097-24

Счетчики холодной воды комбинированные ПУЛЬСАР (далее - счетчики) предназначены для измерений объема холодной питьевой воды в системах холодного водоснабжения в напорных трубопроводах.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	93097-24
Наименование СИ	Счетчики холодной воды комбинированные
Обозначение типа СИ	ПУЛЬСАР
Изготовитель	Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН"), г. Рязань
Год регистрации	2024
Срок свидетельства	02.09.2029
МПИ (интервал между поверками)	6 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Счетчики состоят из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный (основной) и крыльчатый (вспомогательный) счетчики воды и переключающего устройства. Каждый счетчик воды имеет отсчетное устройство.

Принцип действия счетчиков основан на измерениях количества оборотов соответственно турбины и крыльчатки. Количество оборотов турбины (крыльчатки) пропорционально объему воды, прошедшему через счетчик. Масштабирующие редукторы счетчиков воды преобразуют количество оборотов турбинки (крыльчатки) в объем воды и отображают его на отсчетных устройствах.

При работе поток воды поступает в счетчик, где одна часть воды проходит через турбинный счетчик, другая часть воды - через крыльчатый счетчик. При уменьшении расхода воды ниже порогового значения клапан закрывается, и поток воды направляется только через крыльчатый счетчик.

Объем воды, прошедший через счетчик комбинированный, получают путем суммирования объемов воды, измеренных крыльчатым и турбинным счетчиками.

Счетчики изготавливаются в четырех исполнениях, которые отличаются величиной объемных расходов.

Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут комплектоваться проводными и беспроводными интерфейсами.

Условное обозначение счетчиков при заказе:

Счетчики холодной воды комбинированные ПУЛЬСАР Х1-Х2-Х3,

где Х1 - диаметр условного прохода турбинного/крыльчатого счетчиков, мм: 50/15, 65/20,

80/20, 100/20, 150/40, 200/50;

Х2 - исполнение счетчика:1, 2, 3, 4;

Х3 - тип корпуса: М - со встроенным крыльчатым счетчиком, Б - с выносным крыльчатым счетчиком.

Общий вид счетчиков приведен на рисунке 1.

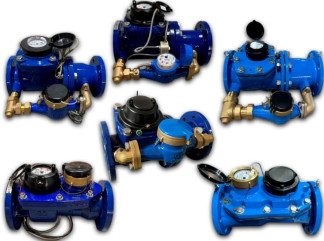

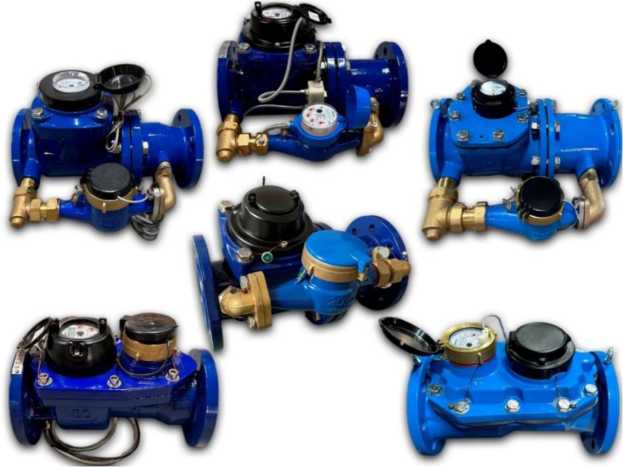

Рисунок 1 - Общий вид счетчиков холодной воды комбинированных ПУЛЬСАР

Заводской номер в цифровом формате наносится на счетчики любым способом, обеспечивающим сохранность номера во время всего срока эксплуатации.

Знак утверждения типа наносится на лицевые панели турбинного и крыльчатого счетчиков, входящих в состав комбинированного счетчика.

Для защиты от несанкционированного доступа к механизму счетчиков устанавливаются пломбы с нанесением знака поверки.

Места нанесения знака утверждения типа, пломбирования от несанкционированного доступа, нанесения знака поверки и заводского номера указаны на рисунках 2 - 4.

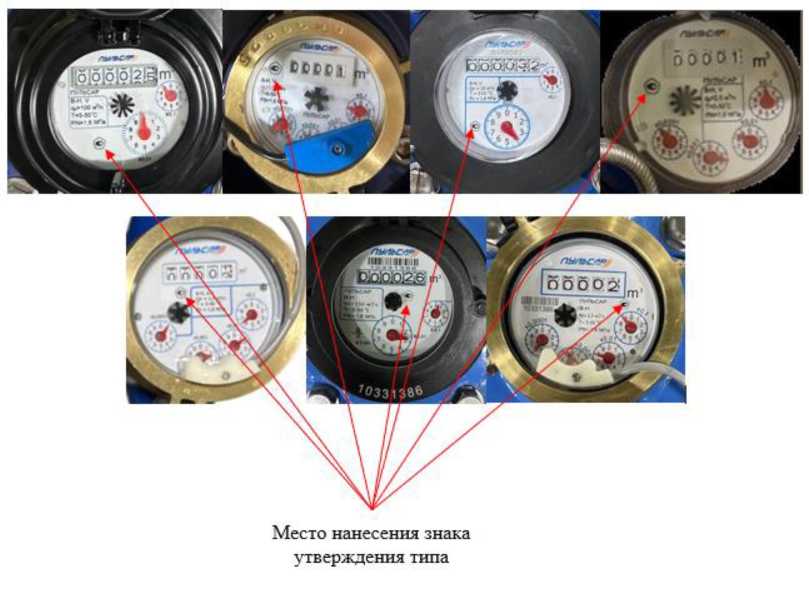

Рисунок 2 - Обозначение мест нанесения знака утверждения типа

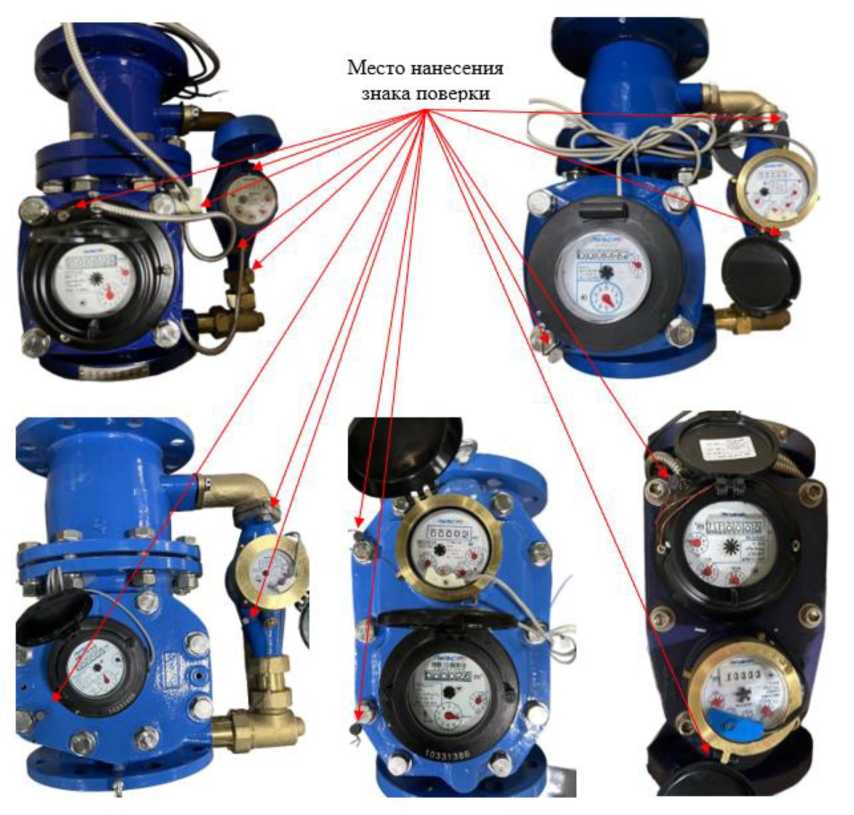

Рисунок 3 - Обозначение мест пломбирования от несанкционированного доступа и нанесения знака поверки

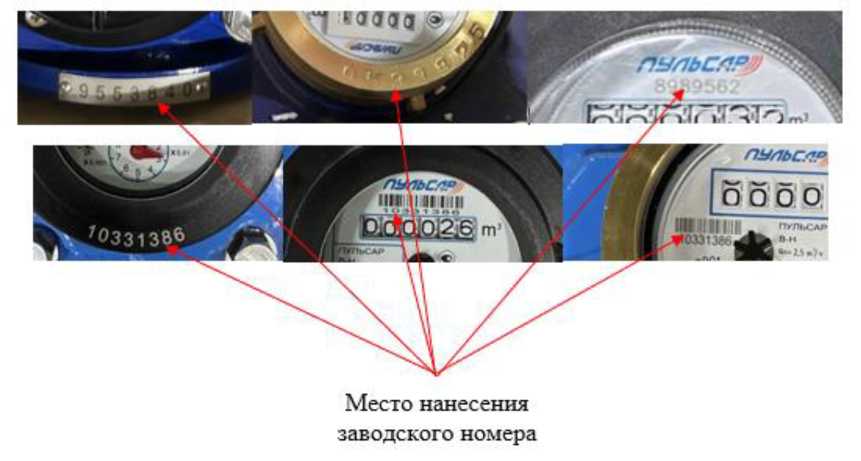

Рисунок 4 - Обозначение мест нанесения заводского номера

Метрологические и технические характеристики приведены в таблицах 1 - 5

Таблица 1 - Метрологические характеристики счетчиков исполнения 1

Наименование характеристики	Значение
Диаметр условного прохода (Ду), мм	50/15	65/20	80/20	100/20	150/40
Объемный расход воды, м3/ч: минимальный qmin	0,03	0,05	0,05	0,05	0,2
переходный qt	0,12	0,2	0,2	0,2	0,8
номинальный qn	45	60	100	150	250
максимальный Яшах	90	120	200	300	500
Порог чувствительности, м3/ч, не более	0,015	0,020	0,020	0,020	0,055
Пределы допускаемой относительной погрешности измерений объема, %, в
диапазоне расходов: - от qmin до qt (исключая)			±5
- от qt (включая) до qшах			±2

Таблица 2 - Метрологические характеристики счетчиков исполнения 2

Наименование характеристики	Значение
Диаметр условного прохода (Ду), мм	50/15	65/20	80/20	100/20	150/40	200/50
Объемный расход воды, м3/ч: минимальный qmin переходный qt номинальный qn максимальный qшaх	0,03 0,12 15 30	0,05 0,2 25 50	0,05 0,2 40 80	0,05 0,2 60 120	0,2 0,8 150 300	0,45 3 250 500
Порог чувствительности, м3/ч, не более	0,015	0,020	0,020	0,020	0,055	0,225
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: - от qmin до qt (исключая) - от qt (включая) до дшах	±5 ±2

Таблица 3 - Метрологические характеристики счетчиков исполнения 3

Наименование характеристики	Значение
Диаметр условного прохода (Ду), мм	50/15	65/20	80/20	100/20	150/40	200/50
Объемный расход воды, м3/ч: минимальный qmin переходный qt номинальный qn максимальный qшaх	0,032 0,051 40 50	0,05 0,08 63 78,75	0,05 0,08 63 78,75	0,05 0,08 100 125	0,2 0,32 250 312,5	0,32 0,51 400 500
Порог чувствительности, м3/ч, не более	0,015	0,020	0,020	0,020	0,055	0,225
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: - от qmin до qt (исключая) - от qt (включая) до qшaх	±5 ±2

Таблица 4 - Метрологические характеристики счетчиков исполнения 4

Наименование характеристики	Значение
Диаметр условного прохода (Ду), мм	50/15	80/20	100/20
Объемный расход воды, м3/ч: минимальный qmin переходный qt номинальный qn максимальный qmах	0,05 0,08 40 50	0,08 0,128 63 78,75	0,08 0,128 100 125
Порог чувствительности, м3/ч, не более	0,015	0,020	0,020
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: - от qmin до qt (исключая) - от qt (включая) до qmaх	±5 ±2

Таблица 5 - Основные технические характеристики счетчиков

Наименование характеристики	Значение
Диаметр условного прохода (Ду), мм	50/15	65/20	80/20	100/20	150/40	200/50
Диапазон срабатывания переключающего устройства (клапана), м3/ч: - при увеличении расхода, не более - при уменьшении расхода, не менее	1,4 0,7	1,3 1,1	1,8 0,8	3,0 1,2	7,8 2,5	9,0 7,4
Потеря давления при максимальном расходе, МПа, не более	0,1
Максимальная емкость индикаторного механизма, м3 - основного счетчика - вспомогательного счетчика	9999999,99 999999,9999
Габаритные размеры, мм, не более: - длина - ширина - высота	300 270 255	370 305 265	370 310 280	370 330 290	500 445 345	560 525 385
Масса, кг, не более	20	26	28	33	77	117
Рабочие условия эксплуатации: - диапазон температуры измеряемой среды, °С - давление измеряемой среды, МПа, не более - диапазон температуры окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа	от +5 до +50 1,6 от +5 до +50 от 5 до 98 от 84 до 106,7

Знак утверждения типа

наносится на индикаторное устройство турбинного и крыльчатого счетчиков, входящих в состав комбинированного счетчика, любым способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохранность и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

в соответствии с таблицей 6.

Таблица 6 - Комплектность средств измерений

Наименование	Обозначение	Количество
Счетчик холодной воды комбинированный	ПУЛЬСАР*	1 шт.
Руководство по эксплуатации совмещенное с паспортом	ЮТЛИ.407221.002-ХХ РЭ	1 экз.
Комплект монтажных частей и принадлежностей*	_	1 компл.
* Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Сведения о методах измерений

приведены в разделе 1 «Назначение» документа ЮТЛИ.407221.002-ХХ РЭ «Счетчики холодной воды комбинированные ПУЛЬСАР. Руководство по эксплуатации (паспорт)».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ЮТЛИ.407221.002 ТУ «Счетчики холодной воды комбинированные ПУЛЬСАР. Технические условия».
