Государственный реестр средств измерений

Резервуар стальной вертикальный цилиндрический РВС-5000, 93098-24

93098-24
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема сырой нефти, а также для ее приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 93098-24
Наименование СИ Резервуар стальной вертикальный цилиндрический
Обозначение типа СИ РВС-5000
Изготовитель Общество с ограниченной ответственностью "Востокмонтажгаз" (ООО "Востокмонтажгаз"), Республика Татарстан, г. Бугульма
Год регистрации 2024
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема сырой нефти, а также для ее приема, хранения и отпуска.

Описание

Принцип действия резервуара основан на заполнении его продуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Тип резервуара - стальной вертикальный цилиндрический, с номинальной вместимостью 5000 м3.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Заводской номер в виде цифрового обозначения, состоящего из арабской цифры типографическим методом нанесен на информационную табличку, расположенную на периметральном ограждении резервуара и типографским способом в паспорт.

Резервуар с зав. №1 расположен на территории ГЗНУ-367 ЗАО «Охтин-Ойл».

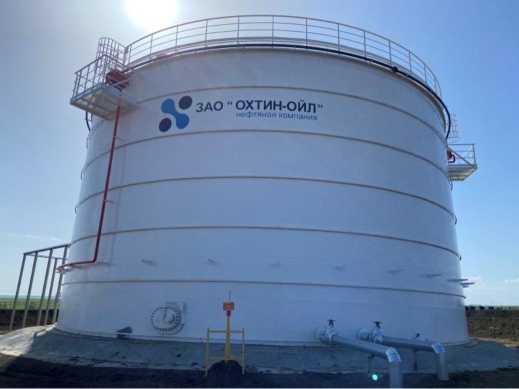

Общий вид резервуара представлен на рисунке 1

Рисунок 1 - Общий вид резервуара Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения       вместимости       резервуара

(геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

нефть сырая

Габаритные размеры, мм, не более - высота стенки резервуара - внутренний диаметр

11920

22800

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество, шт./экз.

Резервуар стальной вертикальный цилиндрический РВС-5000

-

1

Паспорт

-

1

Градуировочная таблица

-

1

Сведения о методах измерений

приведены в разделе 5 «Методика измерений» паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 10.11.2024
