| Номер в госреестре | 93099-24 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | ВИТ |
| Изготовитель | Индивидуальный предприниматель Обанин Алексей Юрьевич (ИП Обанин А. Ю.), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 02.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Принцип действия гигрометров основан на определении относительной влажности воздуха по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы. Значение относительной влажности воздуха определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Конструктивно гигрометр состоит с пластмассового основания к которому крепятся два стеклянных термометра со шкалой «сухой» и «увлажненный», психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1,0 м/с. На обратной стороне корпуса находится стеклянный резервуар - питатель, необходимый для увлажнения водой с помощью батистового или шифонового фитиля резервуара термометра с надписью «увлажненный».
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности воздуха.
Нанесение знака поверки на гигрометры не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр гигрометров, знак утверждения типа наносится на пластмассовый корпус типографским способом.
Пломбирование гигрометров не предусмотрено.

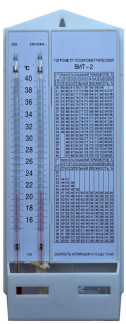

Общий вид гигрометров с указанием нанесения заводского номера, знака утверждения типа представлен на рисунке 1.
Место нанесения знака утверждения типа
увлэжн.
сух.
увлажн.
ГИГРОМЕТР ПСИХРОМЕТРИЧЕСКИЙ
ВИТ-1
ГИГРОМЕТР ПСИХРОМЕТРИЧЕСКИЙ
ВИТ-2
относи
ЕЛЬНАЯ
ВЛАЖНОСТЬ,
| сР j! | РАЗНОСТЬ ПОКАЗАНИЙ ТЕРМОМЕТРОВ t | ||||||||||
| 1,0|1.5|2.0|2.5|3,0|3,5|4,0|4.5|5.0|5,5|б,0 | |||||||||||
| ОТ | НО | :и | FJ | ЬНАЯ | 1ЛАЖ | есть % | |||||
| 20 21 22 23 24 25 27 28 29 30 31 32 33 34 35 36 37 38 39 40 | 90 90 91 91 91 91 92 03 | 85 85 36 87 87 88 88 89 89 89 90 90 90 'К. 90 91 | 81 81 82 82 83 83 85 85 86 86 86 86 87 87 87 87 88 | 76 78 79 80 80 81 81 82 83 83 83 ез 84 84 84 85 | 71 72 73 74 74 75 76 77 78 78 78 79 79 80 80 80 81 81 81 82 | 67 68 69 70 70 71 72 73 73 75 76 76 78 78 78 79 | 63 64 64 67 e.i 70 71 72 72 73 73 74 74 75 75 76 76 | 58 59 61 62 62 63 65 66 67 7 С 70 71 71 72 72 73 73 | 54 55 -'6 58 61 64 65 67 67 68 68 69 70 70 70 | 51 52 54 55 56 58 59 60 61 62 63 64 64 65 • ,(, 66 67 67 68 | 47 48 50 51 52 54 55 56 57 58 59 60 61 61 62 63 63 64 65 65 |
| Г Й | РАЗНОСТЬ ПОКАЗА | НИЙ | ТЕРМОМЕТРОВ | •с | |||||||
| 6.5|7,0|7,5l8O | 85 | 9.0l9.5h00iia5ll1.0hl.5 | |||||||||
| ОТ | НОСИ | ЕГ | ЬН | АЯ | ВЛАЖНОСТЬ. % | ||||||
| 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 | 44 46 48 49 51 52 53 54 55 56 57 58 59 60 61 61 62 63 | 41 42 45 49 50 51 52 53 54 55 56 57 57 58 59 59 60 61 | 39 40 42 46 47 48 49 50 51 52 53 54 55 56 56 57 58 | 38 41 43 45 46 47 48 49 50 51 52 53 54 55 55 | 39 41 42 43 46 47 48 49 49 50 51 52 53 53 | 35 36 38 39 41 42 43 44 45 46 47 48 49 50 51 | 32 30 35 36 38 39 40 41 43 44 45 46 47 48 48 | 29 30 32 34 35 36 38 39 40 41 42 43 45 46 | 26 28 29 31 32 34 35 36 38 39 40 41 42 4S | 23 25 27 28 30 31 33 34 35 36 38 39 40 41 42 | 20 22 24 25 27 29 30 32 33 34 35 .V. 37 39 39 |
СКОРОСТЬ АСПИРАЦИИ от0,5до 1,0 м/с
СКОРОСТЬ АСПИРАЦИИ ОТ0.5 ДО 1.0м/с
Место нанесения заводского номера
Рисунок 1 - Общий вид гигрометров
Метрологические и основные технические характеристики гигрометров представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С: - ВИТ-1 - ВИТ-2 | от 0 до +25 от +15 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры «сухого» и «увлажненного» термометров, °С | ±0,2 |
| Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды, °С): - ВИТ-1 от +5 до +25 - ВИТ-2 от +20 до +23 включ. св. +23 до +26 включ. св. +26 до +40 включ. | от 20 до 90 от 54 до 90 от 40 до 90 от 20 до 90 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра, °С): - от +5 до +10 включ. | ±7 |
| - св. +10 до +30 включ. | ±6 |
| - св. +30 до +40 включ. | ±5 |
Таблица 2 - Основные технические характеристики
| Габаритные размеры, мм, не более | |
| - длина | 325 |
| - ширина | 120 |
| - высота | 50 |
| Масса, г, не более | 350 |
| Рабочие условия эксплуатации | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность воздуха, % | от 20 до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на корпус и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гигрометр психрометрический | ВИТ | 1 шт. |
| Паспорт | Мб.2.844.000 ПС | 1 экз. |
| Руководство по эксплуатации | Мб.2.844.000 РЭ | 1 экз. |
| Питатель | - | 1 шт. |
| Фитиль | - | 1 шт. |
| Коробка | - | 1 шт. |
приведены в разделе «Порядок работы» документа Мб.2.844.000 РЭ.
ТУ 26.51.51-001-0144375435-2024 «Гигрометры психрометрические ВИТ. Технические условия»;
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.
