| Номер в госреестре | 93102-24 |
| Наименование СИ | Уровнемеры буйковые |
| Обозначение типа СИ | MFT |
| Изготовитель | Chongqing Silian Measurement and Control Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 02.09.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры буйковые MFT (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки передается через тензорезистивный чувствительный механизм на цифровой контроллер, который преобразует угол поворота в электрический сигнал. Электрический сигнал обрабатывается микропроцессорным электронным блоком и преобразуется в цифровое значение уровня, которое выводится на показывающее устройство электронного блока уровнемера и передается по HART протоколу. Значение уровня также преобразуется в токовый выходной сигнал (4-20 мА).
Уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.
Электронный блок включает в себя:
- рычаг, торсионная трубка и тензорезистивная система;
- микроконтроллер с электронным преобразователем;
- жидкокристаллический дисплей, отображающий измеренные величины;
- разъемы для передачи цифрового сигнала по протоколу HART и стандартного выходного сигнала постоянного тока (4-20 мА).
Буйки конструктивно представляют собой запаянный металлический цилиндр.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационные таблички, закрепленные электронном блоке и на металлическом рычаге способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.

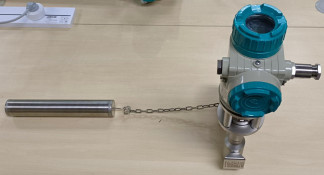

Общий вид уровнемеров представлен на рисунке 1.

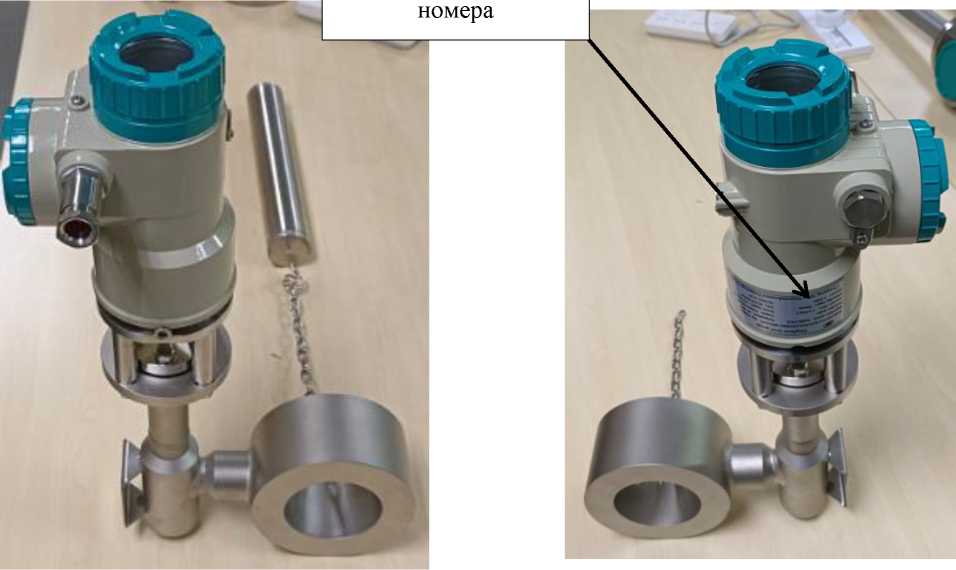

Места нанесения
знака об утверждении типа и заводского
Рисунок 1 - Общий вид уровнемеров буйковые MFT и места нанесения знака утверждения типа и заводского номера
Пломбирование уровнемеров предусмотрено с помощью специального пломбирующего элемента, исключающего возможность открытия крышки электронного отсека после опломбирования. Пломба «опечатывает» электронный отсек и механически препятствует его открытию (отвинчиванию). Схема пломбировки от несанкционированного доступа и обозначение мест нанесения пломбы эксплуатирующей организации представлены на рисунке 2.
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- измерение уровня;
- формирование выходного аналогового и цифрового сигналов;
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MFT |
| Номер версии (идентификационный номер) ПО | V1.X* |
| *символ X изменяется от 0 до 9 и отвечает за метрологически незначимую часть. | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон* измерений уровня, мм | от 0 до 5000 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, % | ±0,5 |
| Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % | ±0,05 |
| Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм | < А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм | ±2,25 |
| * - размер буйка от 300 мм до 5000 мм | |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных | ±0,12 |
значений рабочего диапазона температур окружающего воздуха (среды), %
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры окружающего воздуха (среды), °С* | от -50 до +80 |
| Диапазон температур контролируемой (измеряемой) среды °С** | от -50 до +150 |
| Плотность измеряемой среды, кг/м3 | от 600 до 1800 |
| Рабочее давление измеряемой (контролируемой) среды, МПа, не более ** | 42 |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Потребляемая мощность, ВА, не более | 0,7 |
| Выходные сигналы - цифровой - аналоговый | HART 4-20 мА |
| Масса уровнемера, кг, не более - электронного блока - буйка | 11,4 250 |
| Степень защиты от проникновения пыли, посторонних тел и воды** | IP65, IP66 |
| Маркировка взрывозащиты *** | 1Ex db IIC T6 Gb |
| * - ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С. При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. * * - конкретное значение определяется заказом и записывается в паспорт на уровнемер * ** - для взрывозащищенного варианта исполнения | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, лет, не менее | 10 лет |
наносится на информационную табличку на электронном блоке уровнемера методом печати, на рычаге методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количе ство | Примечание |
| Уровнемер буйковый | MFT | 1 шт. | В соответствии с заказом |
| Перечень ЗИП (Запасные части и инструменты) | 1 экз. | Комплект на партию в соответствии с заказом | |
| Паспорт | 1 экз. | ||
| Руководство по эксплуатации | 1 экз. | Допускается поставлять один экземпляр в один адрес отгрузки |
приведены в разделе 1.3 «Сведения о методиках (методах) измерений» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Chongqing Silian Measurement And Control Technology Co., Ltd, Китай.
