| Номер в госреестре | 93104-24 |
| Наименование СИ | Толщиномер никелевого покрытия сложнопрофильных деталей |
| Обозначение типа СИ | ТНА ЖРД |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Технический Центр "Эталон" (ООО "НТЦ "Эталон"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД (далее -толщиномер) предназначен для измерения толщины никелевых покрытий на изделиях из жаропрочного никелевого сплава, определение среднего арифметического значения серии измерений и определение коэффициента вариации (относительного стандартного отклонения от среднего значения) серии измерений.
Принцип действия толщиномера основан на измерении величины термоэлектродвижущей силы, возникающей при контакте нагретого до определенной температуры измерительного (горячего) электрода и поверхности контролируемой детали, контактирующей с холодным электродом. Величина измеряемой термоэлектродвижущей силы преобразуется в толщину покрытия согласно градировочной зависимости и отображается в микрометрах. Толщиномер производит определение среднего арифметического значения серии измерений и отображает в микрометрах, определение коэффициента вариации (относительного стандартного отклонения от среднего значения) и отображает в процентах.
К настоящему типу средств измерений относятся толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД зав. № 2403001.
Конструктивно толщиномер состоит из электронного блока и преобразователей с горячим и холодным электродами.
Заводской номер, состоящий из семи цифр нанесен на задней панели электронного блока толщиномера (рисунок 2).
Ограничения доступа к местам настройки (регулировке), расположенным в электронном блоке толщиномера, осуществляется путем нанесения пломб на винтах крепления задней панели электронного блока толщиномера (рисунок 2).
Нанесение знака поверки на толщиномер не предусмотрено.

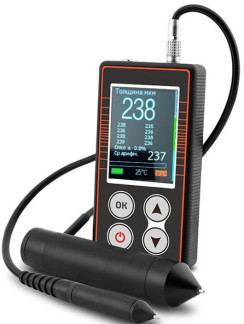

Фотография общего вида толщиномера представлена на рисунке 1

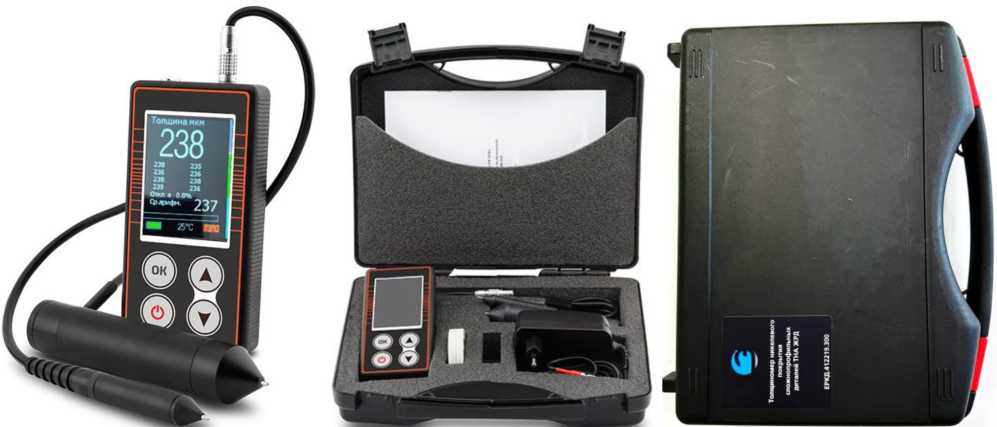

Рисунок 1 - Общий вид толщиномера

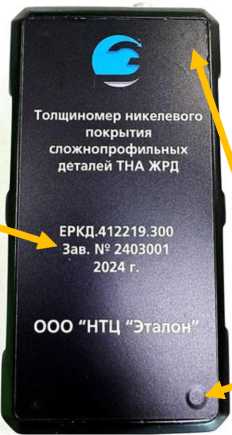

Место нанесения
заводского номера
Место нанесения пломбы
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение толщиномера (далее - ПО) выполняет функции управления толщиномером, позволяет проводить обработку результатов измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТТЭ |
| Номер версии (идентификационный номер) ПО | 06.03.2024 |
| Цифровой идентификатор ПО | — |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения толщины никелевых покрытий, мкм | от 50 до 350 |
| Предел допускаемой относительной погрешности измерения толщины никелевого покрытия, % | 20 |
Таблица 3 - Технические характеристики
| Наименование технической характеристики | Значение |
| Длина кабеля преобразователя, м, не менее | 1,5 |
| Ход преобразователя при прижатии, мм, не менее | 5 |
| Напряжение питания от сети переменного тока с номинальной частотой 50 Гц, В | от 198 до 242 |
| Время непрерывной работы от аккумулятора, ч, не менее | 2 |
| Габаритные размеры электронного блока, мм: - длина - ширина - высота | 67 135 23 |
| Масса (без блока питания), кг, не более | 0,25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84 до 106,7 |
наносится на титульном листе руководства по эксплуатации в правом верхнем углу методом печати.
Таблица 4 - Комплектность толщиномера никелевого покрытия сложнопрофильных деталей ТНА ЖРД
| Наименование | Обозначение | Количество |
| Толщиномер никелевого покрытия | ТНА ЖРД | 1 шт. |
| сложнопрофильных деталей | ||
| в составе: | ||
| - электронный блок; | 1 шт. | |
| - сетевой блок питания; | 1 шт. | |
| - датчик с горячим и холодным электродами | 1 шт. | |
| Кейс (сумка) для транспортировки | 1 шт. | |
| Паспорт | ЕРКД.412219.300ПС | 1 экз. |
| Руководство по эксплуатации | ЕРКД.412219.300РЭ | 1 экз. |
приведены в документе: «ЕРКД.412219.300РЭ. Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД. Руководство по эксплуатации», раздел 2 «Использование по назначению».
ЕРКД.412219.300ТУ Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД. Технические условия.
