Номер в госреестре | 93114-24 |
Наименование СИ | Индикаторы рычажно-зубчатые |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | SHANGHAI UNI-STAR TOOLS COMPANY, КНР |
Год регистрации | 2024 |
Срок свидетельства | 04.09.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства или в пропорциональное изменение напряжения в электрической схеме цифрового отсчетного устройства с последующим выводом результатов измерений на дисплей.
К средствам измерений данного типа относятся индикаторы следующих модификаций:
- ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;
- ИРБЦ - боковые с цифровым отсчетным устройством, параллельным оси измерительного рычага в среднем положении;
- ИРТ - торцевые со шкалами, перпендикулярными оси измерительного рычага в среднем положении.
Индикаторы модификаций ИРБ и ИРТ состоят из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником и круговой шкалой со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка.
Индикаторы модификации ИРБЦ состоят из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником и цифровым отсчетным устройством.
Измерительный наконечник индикаторов может быть твердосплавным или рубиновым.
Настройка индикатора на «ноль» производится с помощью кнопки «ZERO».
Индикаторы могут быть оснащены зажимным устройством с пазом типа «ласточкин хвост» для крепления в стойках и штативах.
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага относительно корпуса индикатора не менее, чем на 90° от продольной оси корпуса индикатора.
Все индикаторы изготавливаются в двух исполнениях 1 и 2, отличающихся между собой наибольшей разностью погрешностей и размахом показаний.
Товарный знак Micron наносится на титульный лист паспорта индикаторов типографским методом, на циферблат индикаторов краской или методом лазерной маркировки, на цифровое отсчетное устройство краской или методом лазерной маркировки.
Общий вид индикаторов указан на рисунках 1 - 3.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 4.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Цвет циферблата может отличаться от представленных на рисунках 1-2 и не влияет на метрологические характеристики индикаторов.
Индикаторы модификации ИРБЦ должны питаться от автономного источника питания.

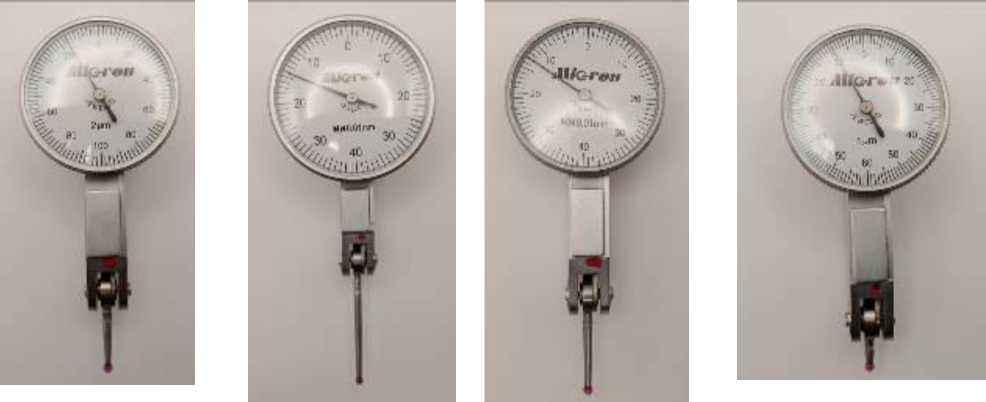

Рисунок 1 - Общий вид индикаторов модификации ИРБ
Рисунок 2 - Общий вид индикаторов модификации ИРТ
Рисунок 3 - Общий вид индикаторов модификации ИРБЦ

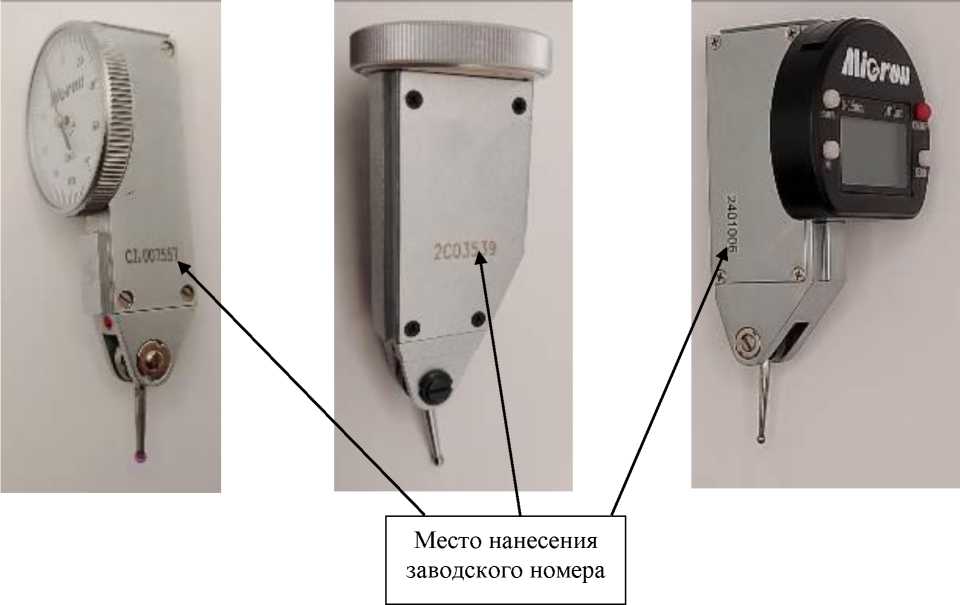

Рисунок 4 - Место нанесения заводского номера
Таблица 1 - Наибольшая разность погрешностей и размах показаний
Модификация | Диапазон измерений, мм | Цена деления/дискрет ность отсчетного устройства, мм | Наибольшая разность погрешностей1, мкм, не более | Размах показаний2, мкм, не более | ||
Исп. 1 | Исп. 2 | Исп.1 | Исп.2 | |||
ИРБ | от 0 до 0,12 | 0,001 | 3 | 5 | 2 | 4 |
ИРБ | от 0 до 0,2 | 0,001 | 3 | 5 | 2 | 4 |
ИРБ | от 0 до 0,2 | 0,002 | 4 | 6 | 2 | 4 |
ИРБ | от 0 до 0,8 | 0,01 | 10 | 15 | 3 | 5 |
ИРТ | от 0 до 0,8 | 0,01 | 10 | 15 | 3 | 5 |
ИРБЦ | от 0 до 0,5 | 0,01 | 10 | 20 | 10 | 20 |
ИРБЦ | от 0 до 0,2 | 0,001 | 5 | 8 | 1 | 2 |
ИРБЦ | от 0 до 0,8 | 0,001 | 13 | 17 | 3 | 5 |
Примечания: 1 - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. 2 - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. |
Таблица 2 - Измерительное усилие и усилие поворота измерительного рычага индикаторов
Наименование характеристики | Значение |
Измерительное усилие, Н | от 0,1 до 0,6 |
Усилие поворота измерительного рычага, Н | от 2,5 до 7,0 |
Таблица 3 - Основные технические характеристики индикаторов
Модификация | Диапазон измерений, мм | Цена деления/дискретность отсчетного устройства, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
ИРБ | от 0 до 0,12 | 0,001 | 80 х 35 х 30 | 0,090 |
ИРБ | от 0 до 0,2 | 0,001; 0,002 | 80 х 35 х 30 | 0,090 |
ИРБ | от 0 до 0,8 | 0,01 | 95 х 45 х 30 | 0,100 |
ИРТ | от 0 до 0,8 | 0,01 | 80 х 35 х 35 | 0,100 |
ИРБЦ | от 0 до 0,5 | 0,01 | 90 х 50 х 50 | 0,130 |
ИРБЦ | от 0 до 0,2 | 0,001 | 90 х 50 х 50 | 0,150 |
ИРБЦ | от 0 до 0,8 | 0,001 | 90 х 50 х 50 | 0,200 |
Таблица 4 - Условия эксплуатации
Наименование характеристики | Значение |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 5 - Показатели надежности
Наименование характеристики | Значение |
Средний срок службы, лет, не более | 3 |
Средняя наработка на отказ, условных измерений1) | 120000 |
Примечание: 1) - Под условным измерением понимают один прямой и один обратный ход измерительного стержня в пределах не менее Ц диапазона измерений |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
Модификация | Количество | ||||
Индикатор | Футляр | Паспорт | Зажимное устройство с пазом типа «ласточкин хвост»* | Элемент питания | |
ИРБ | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
ИРТ | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
ИРБЦ | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
* по дополнительному заказу
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY «Индикаторы рычажно-зубчатые».
Зарегистрировано поверок | 149 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
