| Номер в госреестре | 93116-24 |
| Наименование СИ | Счётчики воды |
| Обозначение типа СИ | DUX |
| Изготовитель | Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 04.09.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды DUX (далее - счётчики) предназначены для измерений объёма питьевой воды по СанПиН 2.1.3684-21, СанПиН 2.1.3685-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения.
Счётчики состоят из корпуса, измерительного узла с крыльчаткой или турбиной и счётного механизма.
Принцип действия счетчиков основан на измерении скорости вращения крыльчатки или турбины под действием потока. Вращение крыльчатки или турбины передается на счетный механизм счетчика. Число оборотов крыльчатки или турбины, передаваемое на счётный механизм, пропорционально объему прошедшей воды.
Счётный механизм счётчиков содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Роликовые указатели объема служат для указания количества воды в кубических метрах и в долях кубического метра (литрах). Для указания количества воды в долях кубического метра (литрах) у ряда исполнений счетчиков служат стрелочные указатели. В счётном механизме имеется также сигнальная звёздочка, повышающая разрешение счётчика для его настройки, поверки или калибровки.
Для обеспечения дистанционной передачи данных счетчики могут быть укомплектованы импульсным выходом ДГ, цифровым интерфейсом RS 485, M-BUS, каналом беспроводной связи LoraWan, NB-IOT и др.
Счётчики выпускаются в исполнениях:
- СВ-15, СВ-20, СВ-25, СВ-32, СВ-40, СВ-50- крыльчатые, сухоходные,
одноструйные;
- СВМ-Л-25, СВМ-Л-32, СВМ-Л-40, СВМ-Л 50 - крыльчатые, сухоходные,
многоструйные, в латунном корпусе;
- СВМ-Ч-25, СВМ-Ч-32, СВМ-Ч-40, СВМ-Ч-50 - крыльчатые, сухоходные,
многоструйные, в чугунном корпусе;
- МСВ-15, МСВ-20, МСВ-25, МСВ-32 - крыльчатые, мокроходные, одноструйные;
- МСВ-15 mini, МСВ-20 mini, МСВ-25 mini, МСВ-32 mini - крыльчатые,
мокроходные, одноструйные, в mini формате;
- МСВМ-Л-15, МСВМ-Л-20, МСВМ-Л-25, МСВМ-Л-32, МСВМ-Л-40, МСВМ-Л-50
- крыльчатые, мокроходные, многоструйные, в латунном корпусе;
- МСВМ-Ч-15, МСВМ-Ч-20, МСВМ-Ч-25, МСВМ-Ч-32, МСВМ-Ч-40, МСВМ-Ч-50
- крыльчатые, мокроходные, многоструйные, в чугунном корпусе;
- СВТ-50, СВТ-65, СВТ-80, СВТ-100, СВТ-150, СВТ-200 - турбинные.
Обозначение счётчика в паспорте и иной документации:
Счётчик воды DUX «Х1»-«Х2»-«Х3» «Х4» «Х5» «Х6»
где «Х1» - исполнение счётчика: СВ, СВМ-Л, СВМ-Ч, МСВ, МСВМ-Л, МСВМ-Ч, СВТ;
«Х2» - диаметр условного прохода счётчика (DN): 15, 20, 25, 32, 40, 50 для исполнений СВ, МСВМ-Л, МСВМ-Ч;
«Х2» - диаметр условного прохода счётчика (DN): 15, 20, 25, 32 для МСВ
«Х2» - диаметр условного прохода счётчика (DN): 25, 32, 40, 50 для СВМ-Л и СВМ-Ч;
«Х2» - диаметр условного прохода счётчика (DN): 50, 65, 80, 100, 150, 200 для СВТ;
«Х3» - для счетчиков исполнений СВ 80 или 110 (монтажная длина в мм) для счетчиков с DN 15 и 130 для счетчиков с DN 20;
«Х4» - mini только для счетчиков исполнения МСВ;
«Х5» - КЛАСС С только для счетчиков исполнения СВ, СВМ-Л, СВМ-Ч и СВТ;
«Х6» - комплектация счётчика устройствами дистанционной передачи результатов измерений: ДГ - наличие импульсного выхода, RS485 при оснащении счетчика цифровым интерфейсом; BUS при оснащении счетчика цифровым интерфейсом M-BUS; Wan при оснащении счетчика каналом LoraWan, IOT при оснащении счетчика каналом NB-IOT.
Общий вид счётчиков представлен на рисунке 1.

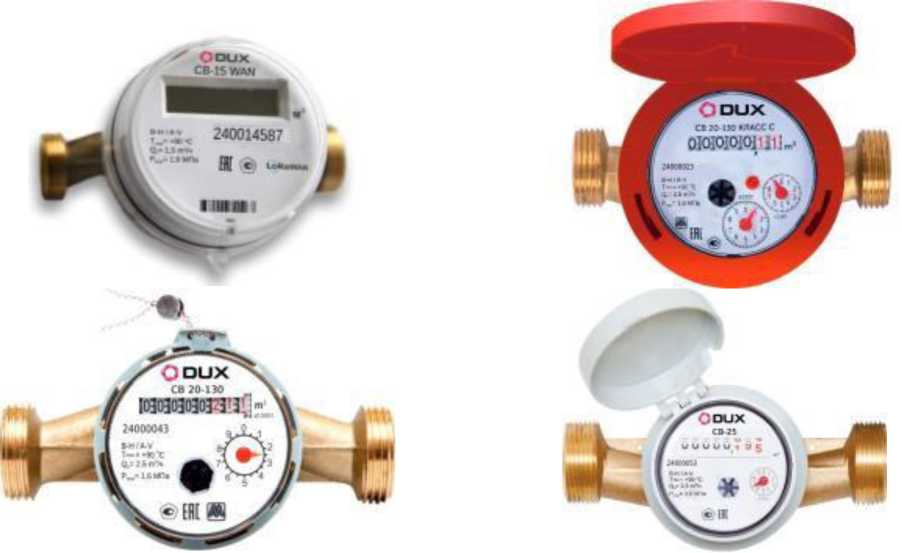

а) исполнение СВ
б) исполнение СВМ-Л

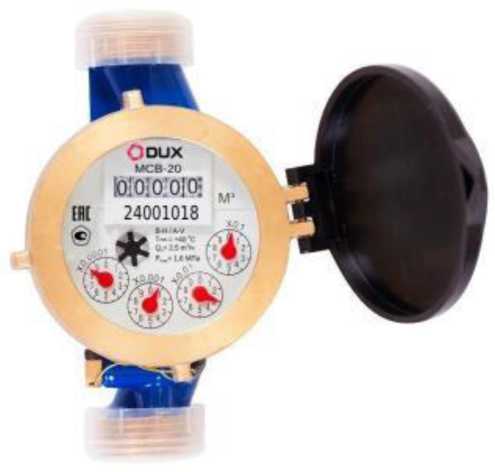

г) исполнение МСВ
е) исполнение МСВМ-Л
в) исполнение СВМ-Ч

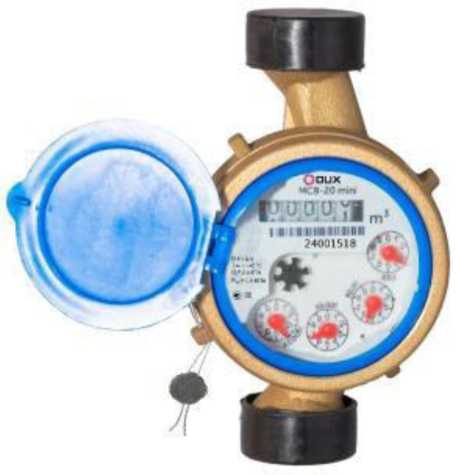

д) исполнение МСВ mini
ж) исполнение МСВМ-Ч
и) исполнение СВТ
Рисунок 1 - Общий вид счётчиков
Конструктивные устройства счетчика обеспечивают защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика установкой пломбы или неразъемного пластикового кольца на соединение корпуса счетчика со счетным механизмом, исключающих возможность скрытого несанкционированного вмешательства в работу счетчика. Получить доступ к регулирующему устройству счетчика без видимого повреждения защитной пломбы или неразъемного кольца невозможно.

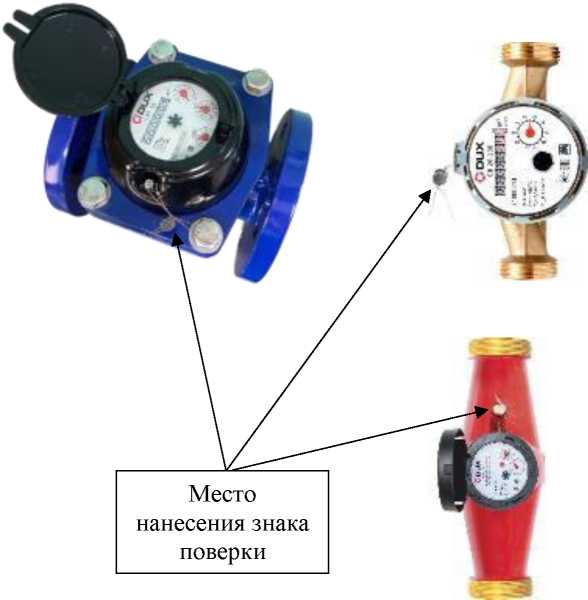

Схема пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки
Знак утверждения типа наносится методом штампопечати на лицевую панель счётчика. Заводской номер счётчика может состоять из 8 разрядного цифрового кода из арабских цифр или из 2 латинских букв и 6-8 арабских цифр, наносится на лицевую панель счётчика также методом штампопечати. Место нанесения знака утверждения типа средств измерений и место расположения заводского номера указаны на рисунке 3.
знака утверждения типа средств измерений
Место нанесения заводского номера
Место нанесения
□их oojokw
Место нанесения заводского номера
Место нанесения знака утверждения типа средств измерений
Место нанесения заводского номера
Место нанесения знака утверждения типа средств измерений
Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений
приведены в таблицах 1 - 10.
Код степени защиты по
ГОСТ 14254-2015
Таблица 1 - Метрологические характеристики счетчиков воды исполнения СВ
| Наименование параметра | Значение параметра | |||||
| Условный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Наименьший расход воды Qhwm, м3/ч - класс А - класс В - класс С | 0,06 0,03 0,015 | 0,1 0,05 0,025 | 0,14 0,07 0,04 | 0,24 0,12 0,06 | 0,4 0,2 0,1 | 1,2 0,45 0,15 |
| Переходный расход воды Qn, м3/ч - класс А - класс В - класс С | 0,15 0,12 0,0225 | 0,25 0,2 0,0375 | 0,35 0,28 0,063 | 0,6 0,48 0,09 | 1,0 0,8 0,15 | 4,5 3,0 0,23 |
| Номинальный расход воды Qh, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | 15,0 |
| Наибольший расход воды Q^u6, м3/ч | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 |
| Порог чувствительности, м3/ч, не более | 0,01 | 0,015 | 0,02 | 0,03 | 0,05 | 0,08 |
| Пределы допускаемой относительной погрешности счетчиков, % - в диапазоне Qнаим < Q < Qп - в диапазоне Qп < Q < Qнаиб | ±5 ±2 | |||||
Таблица 2 - Технические характеристики счетчиков воды исполнения СВ
| Наименование параметра | Значение параметра | |||||
| Условный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Габаритные размеры, мм: - длина - ширина - высота | 110(80)/110(80)/110 60/60/85 77/77/90 | 130/130/130 65/65/85 77/77/100 | 160 100 116 | 160 110 130 | 200 125 145 | 200 125 162 |
| Масса, кг, не более | 0,6 | 0,7 | 2,2 | 2,5 | 4,5 | 5,4 |
| Температура измеряемой среды, °С | от + 5 до + 90 | |||||
| Максимальное рабочее давление измеряемой среды, МПа | 1,6 | |||||
| Потеря давления при Qнаиб, МПа, не более | 0,1 | |||||
| Система передачи данных | flF/RS485/LoraWan/M-Bus/NB-IOT | |||||
IP67
Продолжение таблицы 2
| Наименование параметра | Значение параметра |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +60 от 30 до 95 от 84 до 107 |
| Наибольшее значение индикаторного устройства, м3 | 99999,999 |
| Наименьшая цена 3 деления, м3 | 0,00005 |
| Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп | 0,01;0,1* |
| * Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 3 - Метрологические характеристики счетчиков воды исполнений СВМ-Л и СВМ-Ч
| Наименование параметра | Значение параметра | |||
| Условный диаметр, мм | 25 | 32 | 40 | 50 |
| Наименьший расход воды Qhwm, м3/ч - класс А | 0,14 | 0,24 | 0,4 | 1,2 |
| - класс В | 0,07 | 0,12 | 0,2 | 0,45 |
| - класс С | 0,04 | 0,06 | 0,1 | 0,15 |
| Переходный расход воды Qn, м3/ч - класс А | 0,35 | 0,6 | 1,0 | 4,5 |
| - класс В | 0,28 | 0,48 | 0,8 | 3,0 |
| - класс С | 0,063 | 0,09 | 0,15 | 0,23 |
| Номинальный расход воды Qh, м3/ч | 3,5 | 6,0 | 10,0 | 15,0 |
| Наибольший расход воды Рнаиб, м3/ч | 7,0 | 12,0 | 20,0 | 30,0 |
| Порог чувствительности, м3/ч, не более | 0,02 | 0,03 | 0,05 | 0,08 |
| Пределы допускаемой относительной погрешности счетчиков, % - в диапазоне Qнаим < Q < Qп - в диапазоне Qп < Q < Qнaиб | ±5 ±2 | |||
Таблица 4 - Технические характеристики счетчиков воды исполнений СВМ-Л и СВМ-Ч
| Наименование параметра | Значение параметра | |||
| Условный диаметр, мм | 25 | 32 | 40 | 50 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 260 120 105 | 260 120 117 | 300 125 155 | 300 125 185 |
| Масса, кг, не более | 2,3 | 2,7 | 4,5 | 6,0 |
| Температура измеряемой среды, °С | от + 5 до + 90 | |||
| Максимальное рабочее давление измеряемой среды, МПа | 1,6 | |||
| Потеря давления при Q^u6, МПа, не более | 0,1 | |||
| Система передачи данных | flF/RS485/LoraWan/M-Bus/NB-IOT | |||
| Код степени защиты по ГОСТ 14254-2015 | IP67 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +60 от 30 до 95 от 84 до 107 | |||
| Наибольшее значение индикаторного устройства, м3 | 99999,99 | |||
| Наименьшая цена деления, м3 | 0,00005 | |||
| Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп | 0,01; 0,1* | |||
| * Значение определяется при заказе и указывается в паспорте средства измерений | ||||
Таблица 5 - Метрологические характеристики счетчиков воды исполнения МСВ и МСВ mini
| Наименование параметра | Значение параметра | |||
| Условный диаметр, мм | 15 | 20 | 25 | 32 |
| Наименьший расход воды Qнаим, м3/ч - класс А - класс В | 0,06 0,03 | 0,10 0,05 | 0,14 0,07 | 0,24 0,12 |
| Переходный расход воды Qn, м3/ч - класс А - класс В | 0,15 0,12 | 0,25 0,20 | 0,35 0,28 | 0,60 0,48 |
| Номинальный расход воды Qu, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 |
| Наибольший расход воды Онаю, м3/ч | 3,0 | 5,0 | 7,0 | 12,0 |
| Порог чувствительности, м3/ч, не более | 0,01 | 0,025 | 0,035 | 0,06 |
| Пределы допускаемой относительной погрешности счетчиков, % - в диапазоне Qнaим < Q < Qп - в диапазоне Qu < Q < Онаиб | ±5 ±2 | |||
Таблица 6 - Технические характеристики счетчиков воды исполнения МСВ и МСВ mini
| Наименование параметра | Значение параметра | |||
| Условный диаметр, мм | 15 | 20 | 25 | 32 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 110 87 91 | 130 87 91 | 160 87 91 | 160 110 129 |
| Масса, кг, не более | 1,0 | 1,5 | 1,5 | 2,3 |
| Температура измеряемой среды, °С | от + 5 до + 40 | |||
| Максимальное рабочее давление измеряемой среды, МПа | 1,6 | |||
| Потеря давления при Q^u6, МПа, не более | 0,1 | |||
| Система передачи данных | flF/RS485/LoraWan/M-Bus/NB-IOT | |||
| Код степени защиты по ГОСТ 14254-2015 | IP68 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +60 от 30 до 95 от 84 до 107 | |||
| Наибольшее значение индикаторного устройства, м3 | 99999 | |||
| Наименьшая цена деления, м3 | 0,00005 | |||
| Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп | 0,01; 0,1* | |||
| * Значение определяется при заказе и указывается в паспорте средства измерений | ||||
Таблица 7 - Метрологические характеристики счетчиков воды исполнений
МСВМ-Л и МСВМ-Ч
| Наименование параметра | Значение параметра | |||||
| Условный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Наименьший расход воды Qнаим, м3/ч - класс А - класс В | 0,06 0,03 | 0,10 0,05 | 0,14 0,07 | 0,24 0,12 | 0,40 0,30 | 0,60 0,30 |
| Переходный расход воды Qii, м3/ч - класс А - класс В | 0,15 0,12 | 0,25 0,20 | 0,35 0,28 | 0,60 0,48 | 1,00 0,80 | 1,50 1,20 |
| Номинальный расход воды Qu, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | 15,0 |
| Наибольший расход воды Онаю, м3/ч | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 |
| Порог чувствительности, м3/ч, не более | 0,01 | 0,025 | 0,035 | 0,06 | 0,08 | 0,1 |
| Пределы допускаемой относительной погрешности счетчиков, % - в диапазоне Qнaим < Q < Qп - в диапазоне Qn < Q < Онаиб | ±5 ±2 | |||||
Таблица 8 - Технические характеристики счетчиков воды исполнений МСВМ—Л и МСВМ-Ч
| Наименование параметра | Значение параметра | |||||
| Условный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Габаритные размеры, мм: - длина - ширина - высота | 165 94 108 | 190 94 108 | 260 98 118 | 260 98 118 | 300 122 142 | 300 145 177 |
| Масса не более, кг | 1,5 | 1,7 | 2,6 | 2,8 | 5,1 | 8,5 |
| Температура измеряемой среды, °С | от + 5 до + 40 | |||||
| Максимальное рабочее давление измеряемой среды, МПа | 1,6 | |||||
| Потеря давления при Q^u6, МПа, не более | 0,1 | |||||
| Система передачи данных | flF/RS485/LoraWan/M-Bus/NB-IOT | |||||
| Код степени защиты по ГОСТ 14254-2015 | IP68 | |||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +60 от 30 до 95 от 84 до 107 | |||||
| Наибольшее значение индикаторного устройства, м3 | 99999 | |||||
| Наименьшая цена деления, м3 | 0,00005 | |||||
| Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп | 0,01; 0,1* | |||||
| * Значение определяется при заказе и указывается в паспорте средства измерений | ||||||
Таблица 9 - Метрологические характеристики счетчиков СВТ
| Наименование параметра | Значение параметра | |||||
| Условный диаметр, мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Наименьший объемный расход воды Qнаим, м3/ч: - класс В - класс С | 0,45 0,20 | 0,75 0,20 | 1,20 0,32 | 1,80 0,50 | 4,50 1,25 | 7,50 2,00 |
| Переходный объемный расход воды Qn, м3/ч: - класс В - класс С | 3,00 0,32 | 5,00 0,32 | 8,00 0,63 | 12,0 0,8 | 30,0 2,0 | 50,0 3,2 |
| Номинальный объемный расход воды QH, м3/ч: - класс В - класс С | 15 40 | 25 40 | 40 63 | 60 100 | 150 250 | 250 400 |
| Наибольший объемный расход воды Qнаиб, м3/ч: - класс В - класс С | 30 50 | 50 150 | 80 78 | 120 125 | 300 312 | 500 500 |
| Порог чувствительности, м3/ч, не более | 0, | 01 | 0,05 | |||
| Пределы допускаемой относительной погрешности счетчиков, % - в диапазоне Qнаим < Q < Qп - в диапазоне Qп < Q < Qнaиб | ±5 ±2 | |||||
Таблица 10 - Основные технические характеристики счетчиков СВТ
| Наименование параметра | Значение параметра | |||||
| Условный диаметр, мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Максимальное рабочее давление при Qrand, МПа, | 1,6 | |||||
| Потеря давления при Qнаиб, МПа, не более | 0,1 | |||||
| Температура измеряемой среды, °С | от + 5 до + 40 | |||||
| Емкость счетного механизма, м3 | 99999 | 999999 | ||||
| Передаточный коэффициент импульсного выхода, м3/имп | 0,1 | 1 | ||||
| Система передачи данных | flF/RS485/LoraWan/M-Bus/NB-IOT | |||||
| Код степени защиты по ГОСТ 14254-2015 | IP67 | |||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +60 от 30 до 95 от 84 до 107 | |||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 280 170 220 | 280 190 225 | 370 200 290 | 370 220 306 | 500 286 445 | 500 340 564 |
| Масса, кг, не более | 13 | 15 | 21 | 24 | 58 | 94 |
| Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп | 0,1; 1* | |||||
| * Значение определяется при заказе и указывается в паспорте средства измерений | ||||||
наносится на лицевую сторону счетного устройства счётчика в соответствии с рисунком 3 и на титульный лист паспорта средства измерений и руководства по эксплуатации.
в соответствии с таблицей 11.
Таблица 11 - Комплектность
| Наименование | Обозначение | Количество |
| Счётчик воды | согласно заказу | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.63-013-17666192-2024 | 1 экз.* |
| Комплект монтажных частей | _ | 1 комл.* |
| * Руководство по эксплуатации, комплект монтажных частей: патрубки, накидные гайки, уплотнительные прокладки по договору на поставку. | ||
приведены в разделе 1.5 «Устройство и работа счетчика» документа РЭ 26.51.63-013-17666192-2024 «Счетчики воды DUX. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-013-17666192-2024 Счётчики воды DUX. Технические условия.
