Полуприцепы-цистерны EUROTANK ET-39-6, 93120-24

Назначение

Полуприцепы-цистерны EUROTANK ET-39-6 (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.

Описание

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны постоянного или переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские номера нанесены на заводскую табличку в виде буквенно-цифровых обозначений ударным методом.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунках 1-3.

Место нанесения заводского номера

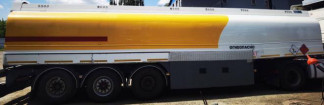

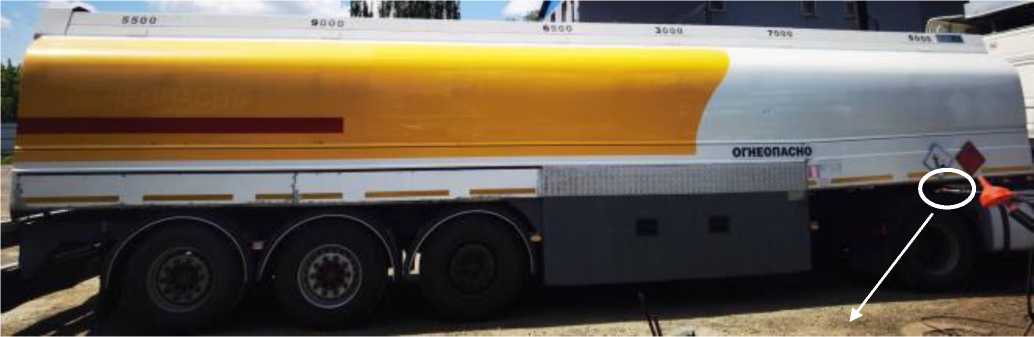

Рисунок 1 - Общий вид полуприцепов-цистерн EUROTANK ET-39-6 зав. №№ YF912V24SC5049929, YF912V24S85049690 и место нанесения заводского номера

Место нанесения заводского номера

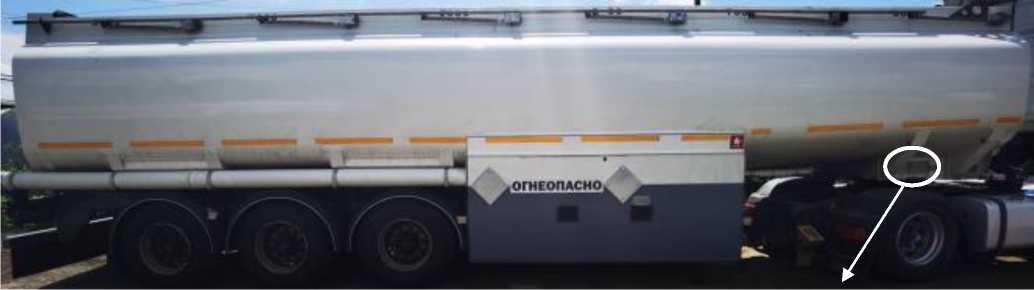

Рисунок 2 - Общий вид полуприцепа-цистерны EUROTANK ET-39-6 зав. № YF912V24SB5049890 и место нанесения заводского номера

Место нанесения заводского номера

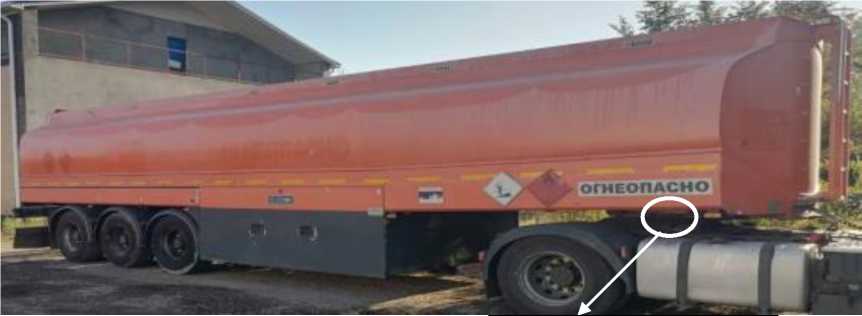

Рисунок 3 - Общий вид полуприцепа-цистерны EUROTANK ET-39-6 зав. № YF912V24S85049691 и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 4.

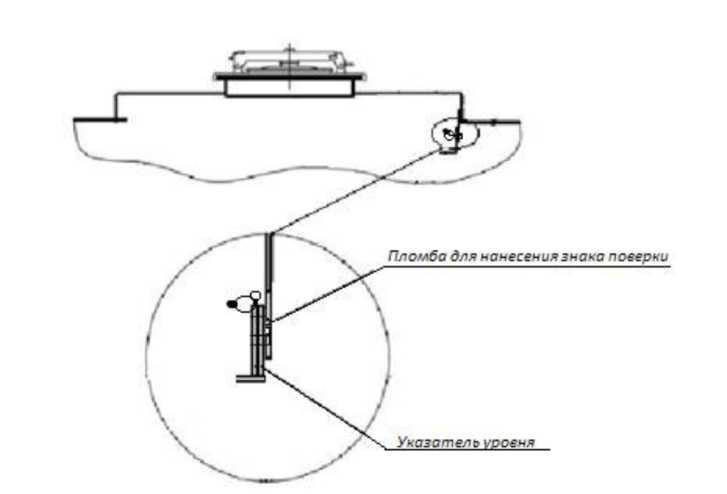

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
