| Номер в госреестре | 93124-24 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | ВИТ-Т |
| Изготовитель | Общество с ограниченной ответственностью "ТЕРМО152" (ООО "ТЕРМО152"), Московская обл., г. Химки |
| Год регистрации | 2024 |
| Срок свидетельства | 09.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений относительной влажности воздуха и температуры окружающей среды в помещениях.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «влажного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012.
Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «влажного» термометров.
Принцип действия термометров гигрометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Конструктивно гигрометры состоят из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный».
На обратной стороне корпуса находится выполненный из стекла или из полимерных материалов резервуар (питатель), необходимый для увлажнения «влажного» термометра при помощи фитиля. Рядом с термометрами на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.
Шкальные пластины изготовлены из полистирола и вмонтированы в пластмассовый корпус. В качестве термометрической жидкости используется керосин или другая термометрическая жидкость. Термометрическая жидкость окрашена в красный цвет.
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.
Пломбирование гигрометров не предусмотрено.
Заводской номер в виде обозначения состоит из арабских цифр, наносится на лицевую сторону гигрометра способом, принятым у Изготовителя.
Знак поверки при первичной поверке наносится в паспорт, при периодической поверке -на свидетельство о поверке.

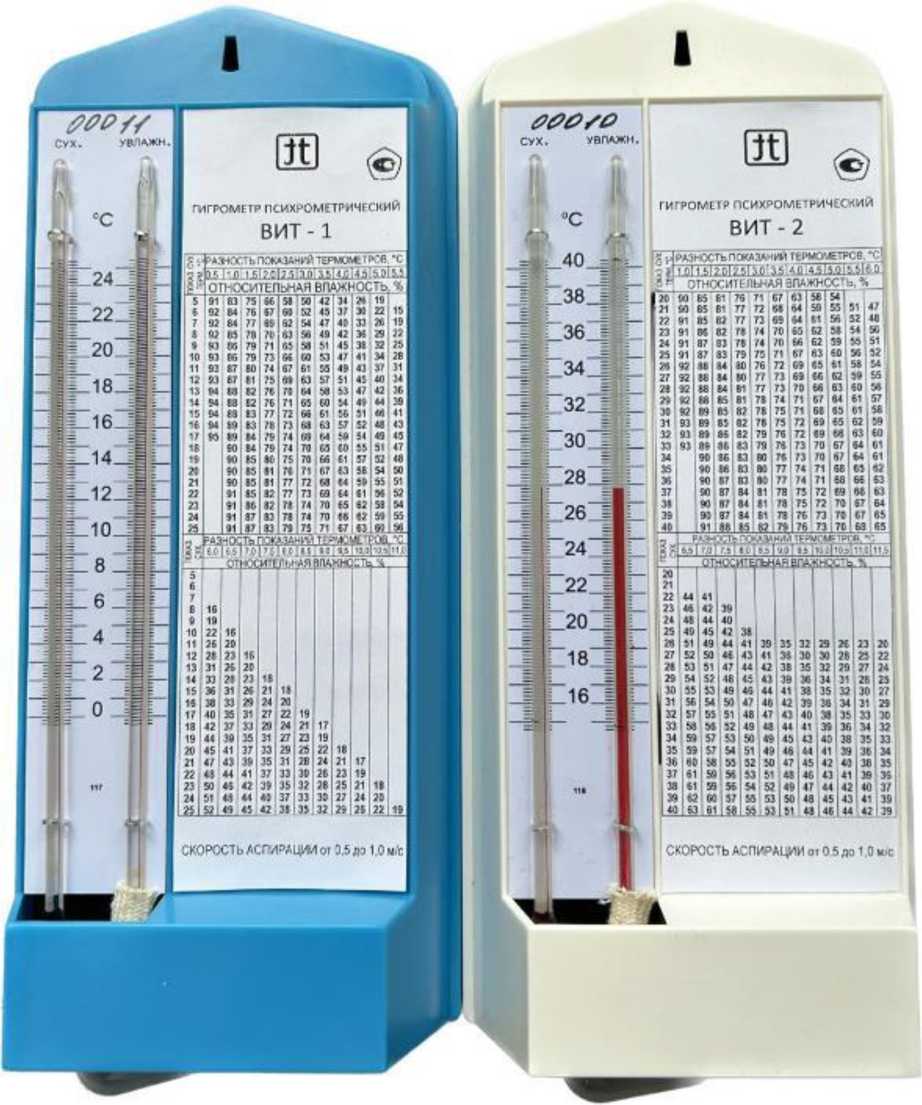

Общий вид гигрометров и места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид гигрометров психрометрических ВИТ-1 и ВИТ-2
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение параметра для исполнения | |
| ВИТ-1 | ВИТ-2 | ||
| Диапазон измерений относительной влажности, % | от 20 до 90 | |
| Температурный диапазон измерений относительной влажности, °С | от +5 до +25 | от +20 до +40 |
| Диапазон измерений температуры, °С | от 0 до +25 | от +15 до +40 |
| Цена деления шкалы термометров гигрометра, °С | 0,2 | |
| Пределы допускаемой абсолютной погрешности термометров гигрометра после введения поправок, °С, не более | ±0,2 | |
| Пределы допускаемой относительной погрешности гигрометров при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра) | ±7 (от +5 до +10 включ.) °С ±6 (св. +10 до +25) °С | ±6 (от +20 до +30 включ.) °С ±5 (св. +30 до +40) °С |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение параметра для исполнения | |
| ВИТ-1 | | ВИТ-2 | |
| Габаритные размеры, мм, не более: - длина | 325 | |
| - ширина | 120 | |
| - высота | 50 | |
| Масса, кг, не более | 0,350 | |
наносится на психрометрическую таблицу на корпусе гигрометра и титульный лист паспорта типографским способом.
Таблица 3 - Комплектность гигрометра
| Наименование | Обозначение | Количество, шт./экз. |
| Гигрометр психометрический | ВИТ (исполнение в соответствии с заказом) | 1 |
| Фитиль | — | 1 |
| Питатель | — | 1 |
| Паспорт | ДА.000.000.100 ПС | 1 |
| Руководство по эксплуатации | КАД 000.000.100 РЭ | 1 |
| Упаковка | — | 1 |
приведены в Руководстве по эксплуатации КАД 000.000.100 РЭ, раздел 5 «Порядок работы».
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Государственная поверочная схема для средств измерений температуры»;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ТУ 26.51.51-001-73553505-2023 Гигрометры психрометрические типа ВИТ-Т. Технические условия.
